7.Unity性能分析工具-Rendering
7.1 知识点
Rendering是什么
Rendering（渲染）模块用于显示一帧渲染时的数据量（批次数、顶点数等）。它更像一个“渲染统计面板”，能帮助我们快速判断：当前帧是不是因为 DrawCall / 材质切换 / 几何量 等渲染因素导致性能压力变大。
在游戏中如果出现以下问题时，可以着重观察这里的内容：
- 怀疑是因为 DrawCall 过高导致 CPU 性能问题（卡顿、掉帧）
- 在中低端手机上发热严重、掉电快
- 开启大量实时光照、粒子、动态对象后出现掉帧
- 画面复杂卡顿、简单不卡顿时
- 等等等等
Rendering中各参数功能的含义和作用

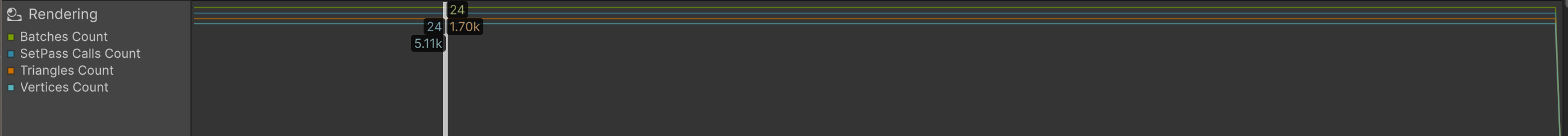

渲染（Rendering）分析窗口
在这里显示有关 CPU、GPU 和渲染相关的统计信息。常用指标：
- Batches Count（批处理数）：该帧内批处理数量（Draw Call 次数）
- 值越高，CPU 压力越大。推荐合批优化
- SetPass Calls Count（SetPass 调用次数）：该帧内着色器渲染通道（Pass）调用次数
- 也就是每帧需要切换 Shader/材质状态的次数
- 值越高，状态切换越频繁，容易阻碍批处理。尽量减少材质数量与 Pass 数量
- Triangles Count（三角形数量）：该帧渲染了多少个三角形（网格面数量）
- 影响 GPU 处理负荷，移动端尤其要控制
- Vertices Count（顶点数量）：该帧渲染了多少个顶点
- 影响 GPU 顶点处理性能

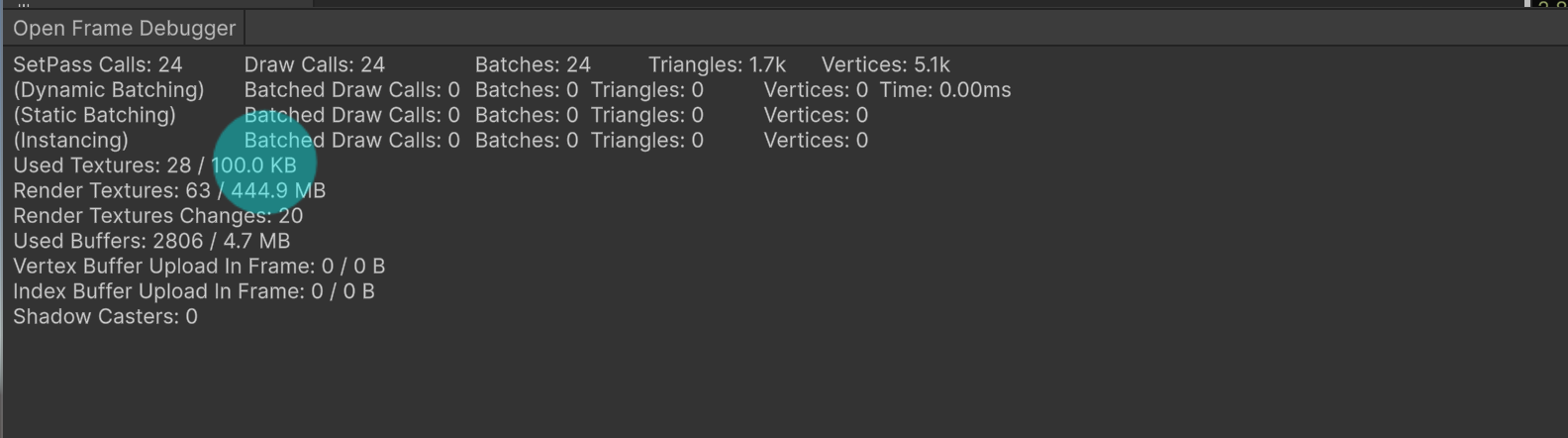

详细参数
- SetPass Calls：渲染通道（Pass）调用次数，即该帧向 GPU 提交的材质状态切换次数
- Draw Calls：该帧从 CPU 发起的绘制命令总次数（包含非批处理和动态/静态批处理绘制调用）
- Batches：该帧实际合并成的渲染批次数
- Triangles / Vertices：该帧渲染的三角形/顶点数量
- Dynamic Batching / Static Batching / Instancing：动态批处理 / 静态批处理 / GPU Instancing（同一网格多个实例共享）
- Batched Draw Calls / Batches / Triangles / Vertices / Time：合批相关统计与处理时间
- Used Textures：该帧使用的 Unity 纹理数量与纹理占用内存量
- Render Textures：该帧使用的渲染纹理数量与内存量
- Render Textures Changes：该帧设置渲染纹理为渲染目标的次数
- Used Buffers：GPU 缓冲区和内存总数（包括顶点/索引/计算缓冲区以及渲染所需内部缓冲）
- Vertex Buffer Upload In Frame：CPU 在该帧上传到 GPU 的几何数据量（顶点、法线、纹理数据）
- Index Buffer Upload In Frame：CPU 在该帧上传到 GPU 的三角形索引数据
- Shadow Casters：该帧中投射阴影的游戏对象数量（一个物体受多个光源影响时会重复计入）
使用建议（着重关注）
- Draw Calls 数量：CPU 发给 GPU 的绘制命令数量
- 高了 CPU 开销大、容易成为瓶颈
- 优化方向：合批（静态、动态合批、GPU Instancing），材质合并等
- SetPass Calls 数量：提交材质/着色器状态的次数
- 高了状态切换频繁，会阻碍批处理
- 优化方向：减少材质和 Shader 变体数量、合并材质等
- Batches 数量：合批后的实际批次数，理论上越低越好
- 可用于评估合批优化是否生效
- Triangles / Vertices 数量：实际渲染的面数和顶点数
- 移动设备建议控制在适当范围（例如低端机每帧不超过 50w 三角形，具体看设备）
- Render Textures：当前帧中创建/使用的渲染纹理数量与内存
- 如果高了，意味着内存开销大，频繁切换也会影响性能
- 尽量复用 RenderTexture，减少临时对象创建
- 等等等等
Rendering对于我们的意义
Rendering 可以帮助我们：
- 定位 CPU 渲染压力的关键依据
- 批处理次数多 → DrawCall 高 → CPU 消耗高
- 材质切换次数多 → CPU 频繁设置材质 → 可能带来批处理失败
- 判断 GPU 处理压力是否过大
- 三角形面数、顶点数都会直接影响 GPU 渲染耗时
- 数据量过大往往是因为模型太复杂、粒子特效过多、动态对象过多
- 判断画面复杂度对性能的影响
- 进入不同场景、摄像机角度变化、特效显示/隐藏都可能带来数据变化
- 这些数据能让性能下降“有据可查”
- 分析批处理的策略是否生效
- 看看使用了静态/动态批处理后，相关参数是否仍然很高
- 等等等等
7.2 知识点代码
Lesson07_Unity性能分析工具_Rendering.cs
public class Lesson07_Unity性能分析工具_Rendering
{
#region 知识点一 Rendering是什么
/*
* Rendering（渲染）模块
* - 用于显示一帧渲染时的数据量（批次数、顶点数等）
*
* 在游戏中如果出现以下问题时，可以着重观察这里的内容：
* 1. 怀疑是因为 DrawCall 过高导致 CPU 性能问题（卡顿、掉帧）
* 2. 在中低端手机上发热严重、掉电快
* 3. 开启大量实时光照、粒子、动态对象后出现掉帧
* 4. 画面复杂卡顿、简单不卡顿时
* ……等等
*/
#endregion
#region 知识点二 Rendering中各参数功能的含义和作用
/*
* Rendering 中各参数功能的含义和作用：
* - 详见笔记正文（Rendering 分析窗口、详细参数与使用建议）
*/
#endregion
#region 知识点三 Rendering对于我们的意义
/*
* Rendering 可以帮助我们：
* 1. 定位 CPU 渲染压力的关键依据（DrawCall/SetPass 等）
* 2. 判断 GPU 处理压力是否过大（三角形/顶点等）
* 3. 判断画面复杂度对性能的影响（不同场景/角度/特效开关）
* 4. 分析批处理策略是否生效（静态/动态批处理、Instancing）
* ……等等
*/
#endregion
}
