  1. 11.Unity性能分析工具-MemoryProfiler窗口UnityObjects
    1. 11.1 知识点
      1. Unity Objects（Unity对象页签）主要内容
      2. Unity Objects（Unity对象分析窗口）界面上的功能参数
        1. A：对所有 Unity 对象所占内存的组成进行详细分类分析
        2. B：所选内容的详细信息
        3. C：对象内存占用情况
      3. 驻留内存（Resident Memory）
      4. 已分配内存（Allocated Memory）
    2. 11.2 知识点代码
      1. Lesson11_Unity性能分析工具_MemoryProfiler窗口UnityObjects.cs

11.Unity性能分析工具-MemoryProfiler窗口UnityObjects

11.1 知识点

Unity Objects（Unity对象页签）主要内容

这个页签的核心能力：快速定位 Unity 对象内存占用的类型与具体实例。常见用途：

  1. 查找内存占用最大的资源，判断是否可以压缩、降规格、延迟加载等
  2. 查找重复加载的资源
  3. 查看运行时创建但没有释放的资源
  4. 查看脚本对象是否滞留内存

常见的一些问题（排查方向）：

  1. 纹理贴图内存过高：检查是否重复加载、未压缩、是否开启 Read / Write
  2. 相同资源是否多次加载：Name 相同但 InstanceID 不同的对象
  3. 动态资源未释放：脚本中没有及时释放材质、纹理等
  4. 多个组件持有大资源引用
  5. MonoBehaviour 组件长期驻留：是否存在脚本组件内存泄漏（占着引用没使用）
  6. ……等等

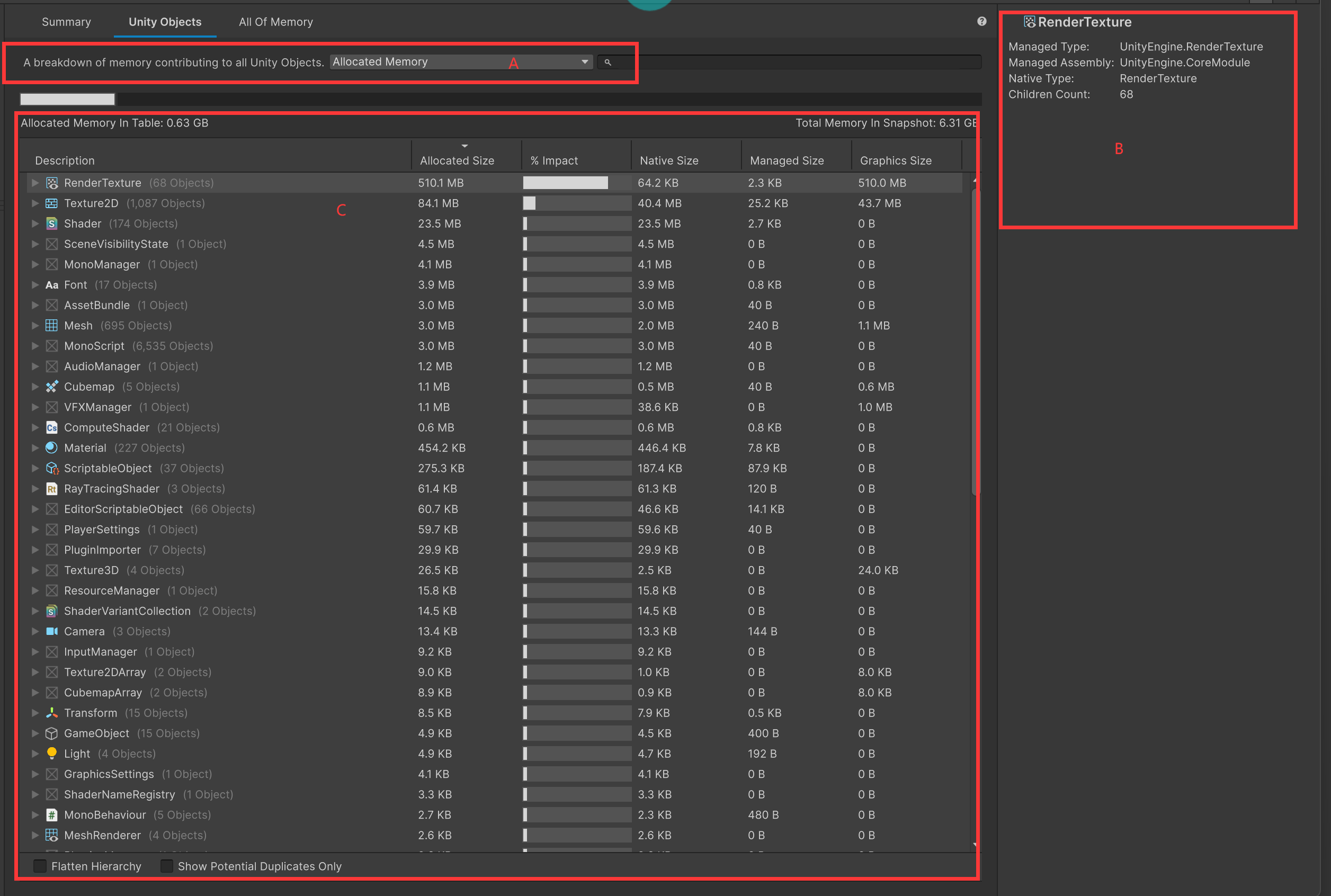

Unity Objects（Unity对象分析窗口）界面上的功能参数

A：对所有 Unity 对象所占内存的组成进行详细分类分析

这里的下拉框决定了当前表格统计的视角（更偏“占用”还是“是否仍在内存里”）：

  • Allocated Memory（已分配内存）

    • 含义：Unity 已向操作系统申请的内存总量（可能在虚拟内存或被操作系统回收），一般比驻留内存大一些
    • 主要作用：分析对象本身“理论占用”的内存量，快速判断大内存对象

  • Resident Memory on Device（驻留内存）

    • 含义：实际驻留在设备物理内存（RAM）中的部分，表示当前确实占据了内存；排除后台运行或系统清理后的内容，反映对象现在是否还在内存中
    • 主要作用：设备内存紧张时，判断哪些对象仍常驻；作为优化运行时内存压力的重要依据

  • Allocated and Resident Memory on Device（分配 + 驻留）

    • 含义：综合视图，显示对象分配的总内存以及在设备内存中的驻留情况，通常是最全面的视角；可以直观看出“分类了多少”和“真的在用多少”
    • 主要作用：
      • 找出“大但驻留少”的资源（说明更偏临时性：加载后没用 / 被系统回收）
      • 找出“分配不大但全部常驻”的资源（说明更常用）

B：所选内容的详细信息

  • Managed Type：对象的 C# 类型名
  • Managed Assembly：该对象所属程序集
  • Native Type：Unity 原生对象的类型名称
  • Children Count：该对象的子对象数量（它引用了多少其他对象）
    • 注意：不是场景层级的子物体，而是内存引用结构中的“下层持有对象”
    • 例：一个材质球可能持有一个着色器和多个纹理

C：对象内存占用情况

  • Description：对象简要说明，一般是对象名称
  • Allocated Size：该对象在 Unity 进程内部分配器中记录的总分配内存大小
  • % Impact：该对象占整体内存的百分比
  • Native Size：对象在 Unity 原生内存（C++ 层）中分配的大小（纹理、材质、网格这类通常主要在这里）
  • Managed Size：对象在托管内存（C#）中占用的大小
    • 例如 MonoBehaviour、ScriptableObject、托管数组、类等对象
  • Graphics Size：对象在 GPU 图形内存（显存）中占用的估算大小
    • 例如纹理像素、RenderTexture 的 RT 缓冲区、Mesh 的顶点/索引缓冲

驻留内存（Resident Memory）

真正对设备内存造成压力的，其实是驻留内存（Resident Memory）。

  • 它是实际驻留在物理内存（RAM）中的部分，也就是说系统此刻必须为它分配真实的内存
  • 一旦超过物理内存上限，就容易造成：
    1. 系统强制垃圾回收，导致卡顿、掉帧
    2. 内存溢出（Out of Memory，简称 OOM），系统直接强行杀掉进程

总结：驻留内存决定了程序的生死。

已分配内存（Allocated Memory）

已分配内存（Allocated Memory）数值上可以超过物理限制，不会立刻导致问题。

举例说明：

  • 比如申请了 6GB 内存，但其中只有 2.5GB 驻留在 RAM 中
  • 就算操作系统没有 6GB 可用内存，依然会“允许”你申请成功（登记虚拟地址空间）
  • 但如果你真正想要驻留超过上限的内存，系统会毫不留情地干掉你

总结：申请不是问题，真正驻留、访问才决定生死。

既然已分配内存（Allocated Memory）不决定生死，为什么还要统计它？

  • 原因：它虽不决定“立刻死亡”，但决定“健康状况和崩溃风险趋势”

统计它的主要目的：

  1. 提前预警内存溢出风险
    • 高已分配内存（Allocated Memory）意味着迟早会驻留，OOM 只是时间问题
  2. 衡量资源使用的总体趋势
    • 有些内存你还没用到或暂时没驻留，但它反映了程序在“计划”使用的资源规模，是设计是否合理的量化依据
  3. 识别内存泄漏
    • 如果已分配内存（Allocated Memory）一直上涨却没有回落，极可能是资源没有释放或发生了内存泄漏（特别是原生资源或 C++ 插件）
  4. 优化内存分布结构
    • 不合理的内存使用分布（如纹理相关占一半、托管堆相关占很少），可以通过观察已分配内存（Allocated Memory）各子类分布发现
  5. 与平台限制进行对比
    • 虽然当前驻留量没爆，但你可能分配了超过平台上限的内存（比如 Android 中 4GB 上限），一旦压力加大就会踩雷

再次总结：

  • 驻留内存（Resident Memory）：决定生死（是否 OOM）
  • 已分配内存（Allocated Memory）：决定体质（是否健康）

虽然最终关心的是内存溢出是否发生，但通过监控已分配内存（Allocated Memory）可以提前发现问题、指导设计和优化，从而防患于未然。

11.2 知识点代码

Lesson11_Unity性能分析工具_MemoryProfiler窗口UnityObjects.cs

public class Lesson11_Unity性能分析工具_MemoryProfiler窗口UnityObjects
{
    #region 知识点一 Unity Objects（Unity对象页签）主要内容

    /*
     * 核心能力：
     * - 快速定位 Unity 对象内存占用的类型和具体实例
     *
     * 常见用途：
     * 1. 查找内存占用最大的资源，判断是否可以压缩或延迟加载
     * 2. 查找重复加载的资源
     * 3. 查看运行时创建但没有释放的资源
     * 4. 查看脚本对象是否滞留内存
     *
     * 常见问题（排查方向）：
     * 1. 纹理贴图内存过高：重复加载 / 未压缩 / Read-Write
     * 2. 相同资源是否多次加载：Name 相同但 InstanceID 不同
     * 3. 动态资源未释放：材质、纹理等未及时释放
     * 4. 多个组件持有大资源引用
     * 5. MonoBehaviour 长期驻留：脚本组件内存泄漏（占着引用没使用）
     * ……等等
     */

    #endregion

    #region 知识点二 界面上的功能参数

    /*
     * 界面功能参数：
     * - 在笔记中讲解（A：内存统计视角下拉框；B：右侧详情；C：表格字段）
     */

    #endregion

    #region 知识点三 驻留内存（Resident Memory）

    /*
     * 驻留内存（Resident Memory）
     * - 真正对设备造成压力的是驻留内存：它驻留在物理内存（RAM）中
     * - 超过物理内存上限时，可能导致强制回收、卡顿掉帧，甚至 OOM 被系统杀进程
     *
     * 总结：驻留内存决定生死
     */

    #endregion

    #region 知识点四 已分配内存（Allocated Memory）

    /*
     * 已分配内存（Allocated Memory）
     * - 数值上可以超过物理限制，不会立刻导致问题
     *
     * 例子：
     * - 申请 6GB，但只有 2.5GB 驻留在 RAM 中
     * - 系统可能允许你申请成功（登记虚拟地址空间），但当你真的想驻留超过上限的内存时，会直接杀进程
     *
     * 总结：申请不是问题，真正驻留、访问才决定生死
     *
     * 为什么还要统计 Allocated Memory：
     * - 它虽不决定“立刻死亡”，但决定“健康状况和崩溃风险趋势”
     *
     * 主要目的：
     * 1. 预警 OOM 风险（Allocated 长期偏高，驻留只是时间问题）
     * 2. 衡量资源使用总体趋势（反映程序“计划”使用的规模）
     * 3. 识别内存泄漏（Allocated 一直涨不回落，尤其原生资源/插件）
     * 4. 优化内存分布结构（观察各子类分布是否合理）
     * 5. 与平台限制对比（比如 Android 上限，一旦压力加大就踩雷）
     *
     * 再次总结：
     * - Resident：决定生死
     * - Allocated：决定体质
     */

    #endregion
}
