12.Unity性能分析工具-MemoryProfiler窗口AllOfMemory
1. 12.1 知识点
2. 12.2 知识点代码
  1. Lesson12_Unity性能分析工具_MemoryProfiler窗口AllOfMemory.cs

12.Unity性能分析工具-MemoryProfiler窗口AllOfMemory

12.1 知识点

All Of Memory（所有内存）的主要作用

All Of Memory 是这个工具中最强大、最底层、最全面的页签。它将内存分配按 内存类别 / 分配方式 进行了分类，适合从全局视角看 Unity 的内存结构与健康状况。

着重要分析的内容：

哪些模块分配了最多内存
哪些内存是托管的、哪些是原生的、哪些是图形的
哪些内存增长但没有释放
是否出现了内存碎片、预留过多、未追踪内存暴涨等问题

着重应该关注的内存类别（排查方向）：

托管内存：排查托管堆占用是否过高，是否有 GC 问题
资源所占内存：排查资源对象（纹理、网格、材质球）是否重复加载或未释放
图形内存：查看纹理、渲染纹理、网格的显存是否异常，是否因为开启 Read / Write 有双份内存
原生分配：排查 NativeArray、UnsafeUtility.Malloc 是否有泄漏，特别是使用 DOTS 时
未追踪内存：查看是否有无法追踪的大块内存（往往是驱动、平台问题造成的潜在泄漏）
预留内存：分析内存碎片或预留过高的区域，确认是否有系统内存无法被释放的情况

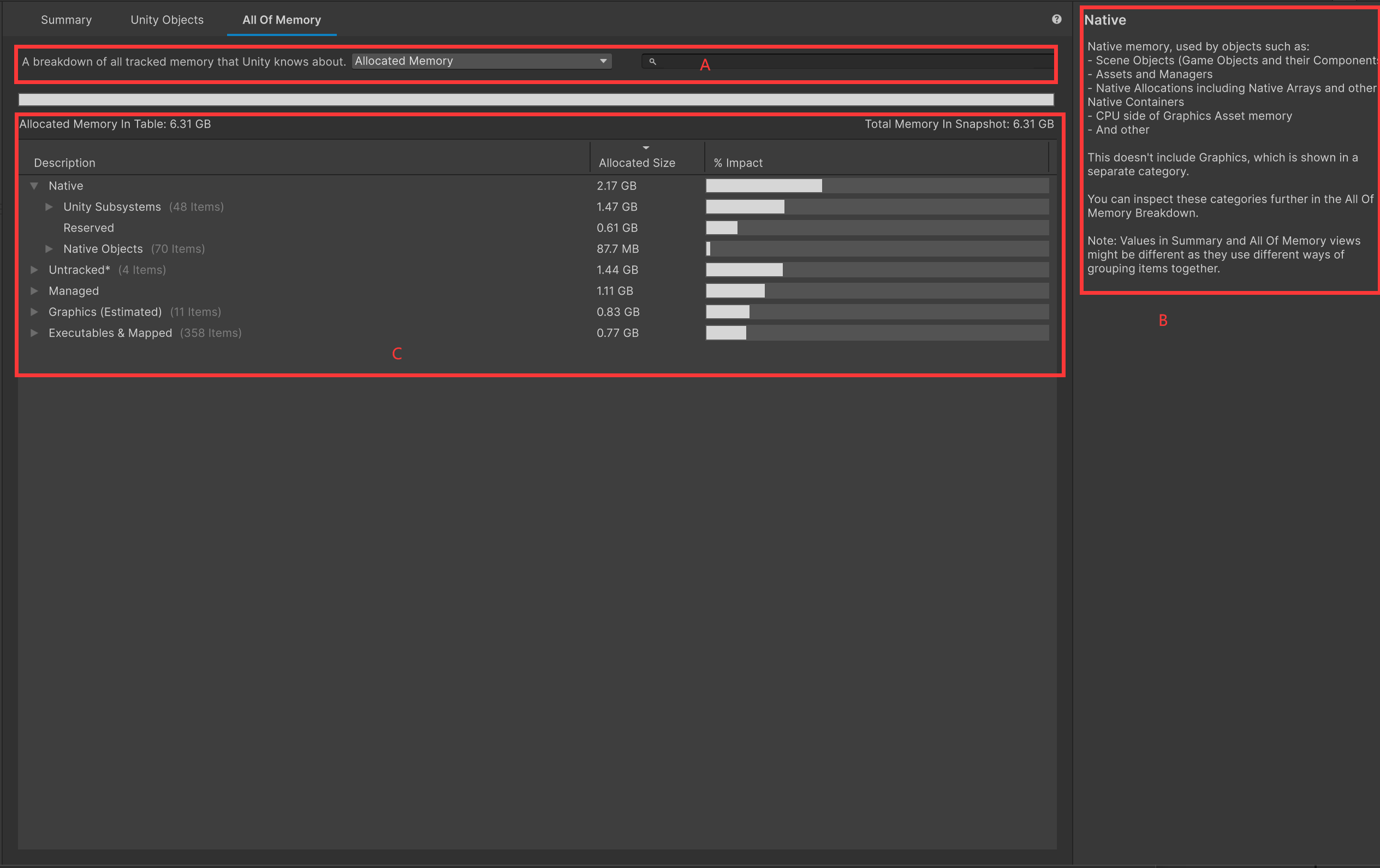

All Of Memory（所有内存）界面上的功能参数

这块界面可以按 A / B / C 三部分来理解。

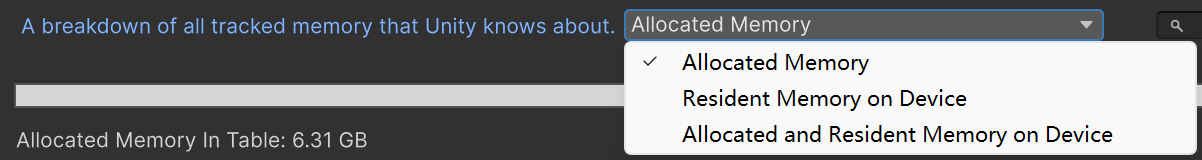

A：Unity 所能识别并追踪到的内存分类

下拉框决定当前表格统计的视角（更偏“占用”还是“是否仍在内存里”）：

Allocated Memory（已分配内存）
- 显示 Unity 分配器已分配给对象的内存（可能在虚拟内存或被操作系统回收），一般比驻留内存大一些
- 主要作用：用来分析对象本身理论占用的内存量，可以快速判断大内存对象
Resident Memory on Device（驻留内存）
- 实际驻留在设备物理内存中的部分，表示当前确实占据了内存；排除后台运行或系统清理后的内容，反映对象现在是否还在内存中
- 主要作用：设备内存紧张时判断哪些对象仍常驻，可用于作为优化运行时内存压力的重要依据
Allocated and Resident Memory on Device（分配 + 驻留）
- 综合视图，显示对象分配的总内存以及在设备内存中的驻留情况，通常是最全面的视角；可以直观看出“分类了多少”和“真的在用多少”
- 主要作用：
  - 找出大但驻留少的资源（说明更偏临时性：加载后没用 / 被系统回收）
  - 找出分配不大但全部常驻的资源（说明常用）

B：所选内容的详细信息（右侧说明面板）

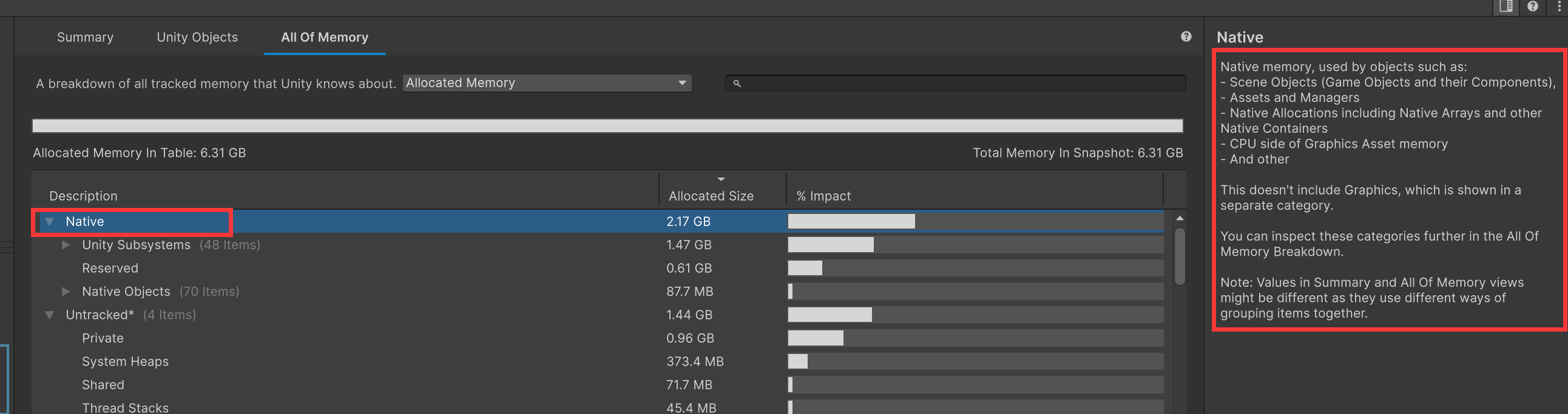

原生内存（Native）

原生内存（Native memory），被以下对象使用：

场景对象（如游戏对象和它们的组件）
资源（Assets）和管理器（Managers）
原生分配（Native Allocations），包括 NativeArray 和其他原生容器（Native Containers）
图形资源在 CPU 端的内存占用
以及其他类型的原生对象

补充说明：

这个分类不包括 GPU 图形内存，图形内存会在单独的 Graphics 类别中显示
你可以在 All Of Memory Breakdown（全部内存明细） 中进一步查看这些分类的详细信息
注意：Summary（概览） 视图和 All Of Memory（全部内存） 视图中的数值可能不同，因为归类方式不同（分组方式不同）

建议：如果你正在分析某个 Native 内存异常增长，重点查看 All Of Memory 中的 Objects and Allocations 和 Memory Map。

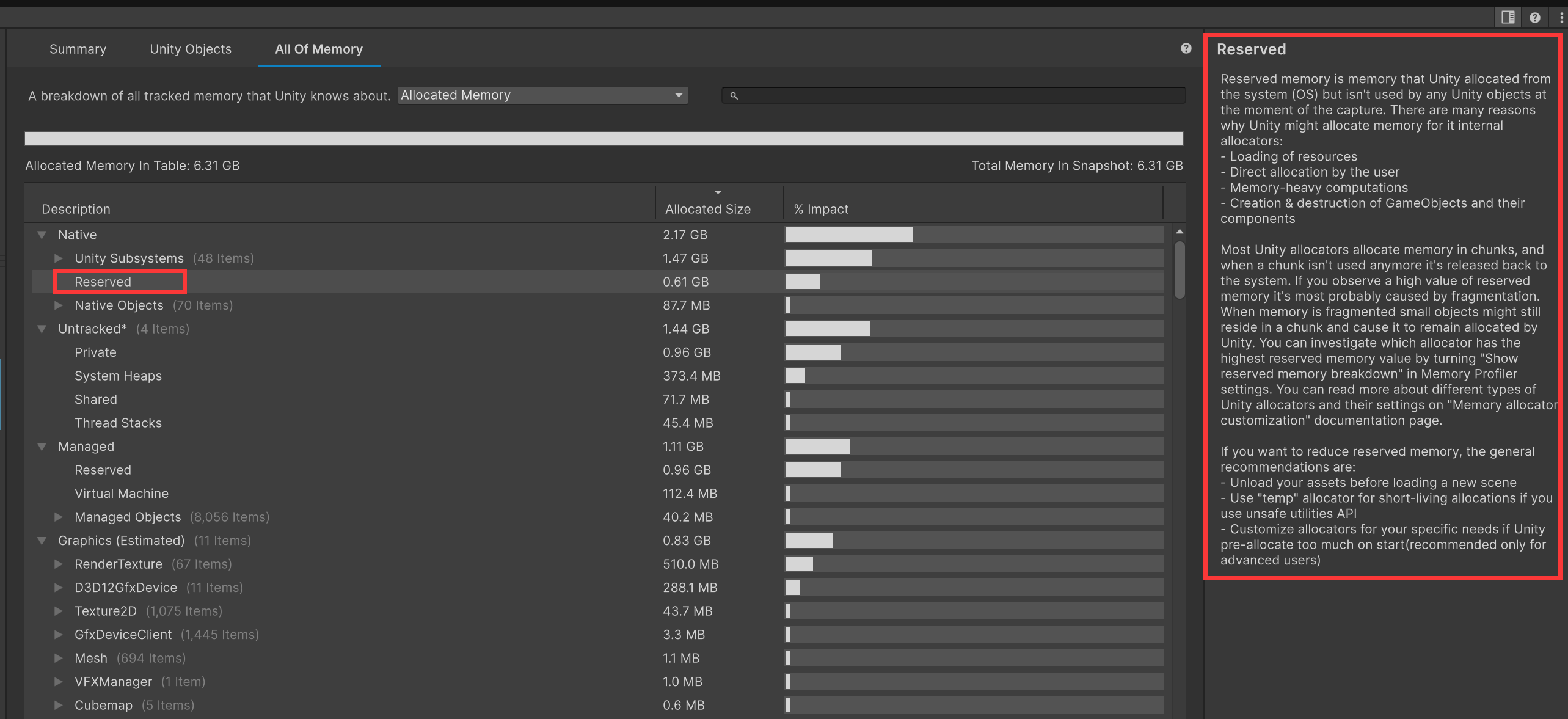

预留内存（Reserved）

“预留内存（Reserved memory）”是指 Unity 向系统（操作系统）申请的内存，但在当前快照捕获时尚未被任何 Unity 对象实际使用。

Unity 有很多原因会为内部分配器提前申请内存，例如：

加载资源时预先分配
用户在代码中直接进行内存分配
内存密集型的计算操作
GameObject 及其组件的创建与销毁过程

Unity 的大多数内存分配器会按块（chunk）来分配内存。
当某个内存块不再被使用时，它通常会被释放回系统。
但如果你在快照中观察到“预留内存”值很高，大概率是由内存碎片化引起的：当内存碎片化时，某些小对象还残留在一个块中，从而导致整个内存块不能被回收，Unity 仍然保留它。

排查手段：

可以在 Memory Profiler 设置中启用 Show reserved memory breakdown（显示预留内存明细），调查哪个分配器占用了最多的预留内存
关于 Unity 的各种内存分配器和设置，可以参考官方文档页面：Memory allocator customization（内存分配器自定义）

如果想减少 Reserved memory，官方建议包括：

在加载新场景前先卸载不再使用的资源
如果你使用了 UnsafeUtility 等底层 API，尽量使用 Temp 分配器处理生命周期短的分配
根据项目需求自定义内存分配器（仅推荐给高级用户），例如 Unity 启动时预分配太多可以调整

建议：这部分数据常用来排查：

内存碎片化
场景切换后内存未释放问题
大块预留内存不回收问题
使用了 Unsafe API 但没有释放（UnsafeUtility.Malloc、NativeArray 等）

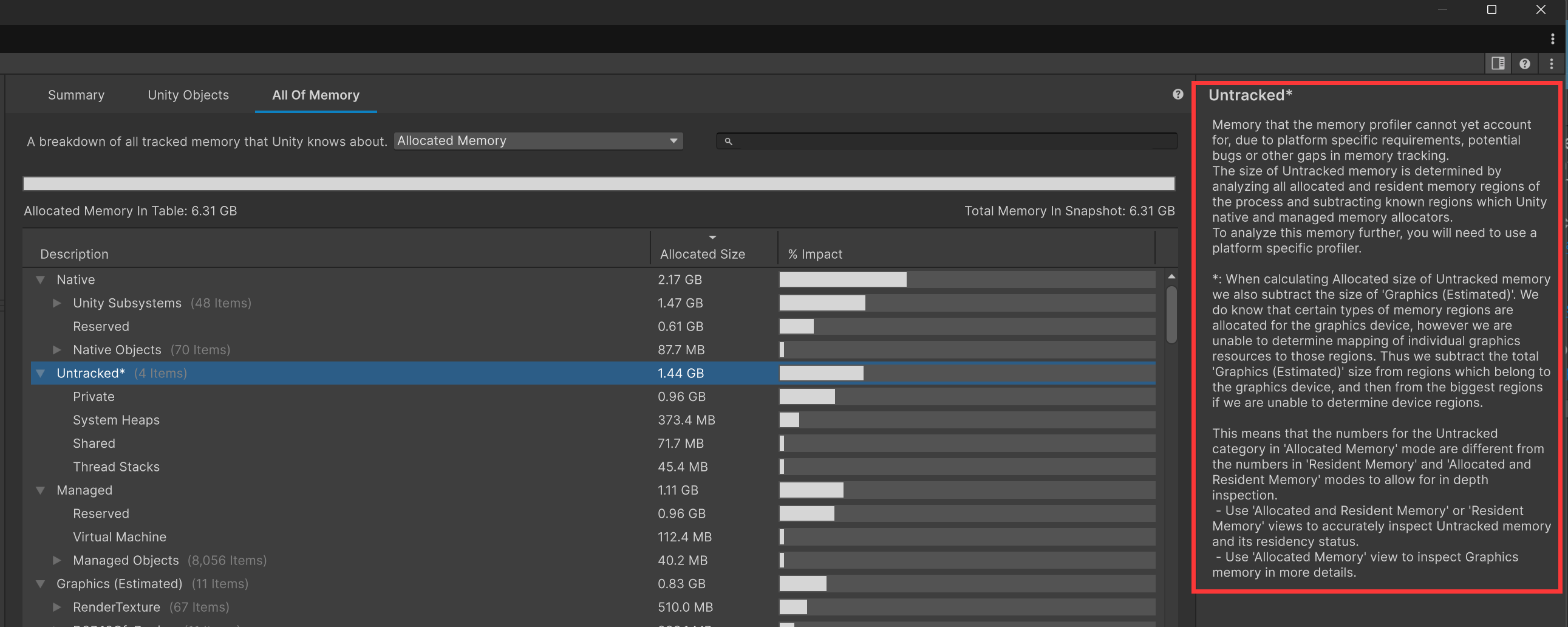

未标记（追踪）的内存（Untracked）

Untracked Memory（未追踪内存） 是 Memory Profiler 尚无法追踪或归类的内存，原因可能包括：

平台特有的内存使用机制
Memory Profiler 的追踪能力尚未覆盖
某些潜在的 bug 或内存记录漏洞

这部分 Untracked 内存的计算方式如下：

Memory Profiler 会分析整个 Unity 进程中已分配和常驻（resident）的内存区域
然后从中减去 Unity 已知的托管内存和原生内存分配器所使用的区域
剩下的部分就是无法归类的“未追踪”内存

要进一步分析这些未追踪内存，需要使用平台专用的底层 Profiler（例如 Xcode Instruments、Android Studio Profiler 等）。

补充说明：在计算 Untracked 内存的 Allocated Size（已分配大小） 时，还会从中减去 Graphics（Estimated） 图形内存的大小，因为：

我们知道图形设备会申请某些类型的内存区域
但无法精确追踪每个图形资源具体映射到哪个内存块
所以直接从图形设备相关区域中减去 Graphics（Estimated） 的总值
若找不到图形区域，则从最大的几个内存区域中扣减这部分图形估算值

建议：

想分析图形内存的详细情况 → 用 Allocated Memory 视图
想准确查看 Untracked 占用了多少内存、是否常驻 → 用 Resident Memory（常驻内存） 或 Allocated and Resident（分配和常驻）
如果你遇到 Untracked 非常大 → 建议结合平台原生工具（如 Xcode Instruments 的 VM Tracker、Android 的 meminfo）进一步排查

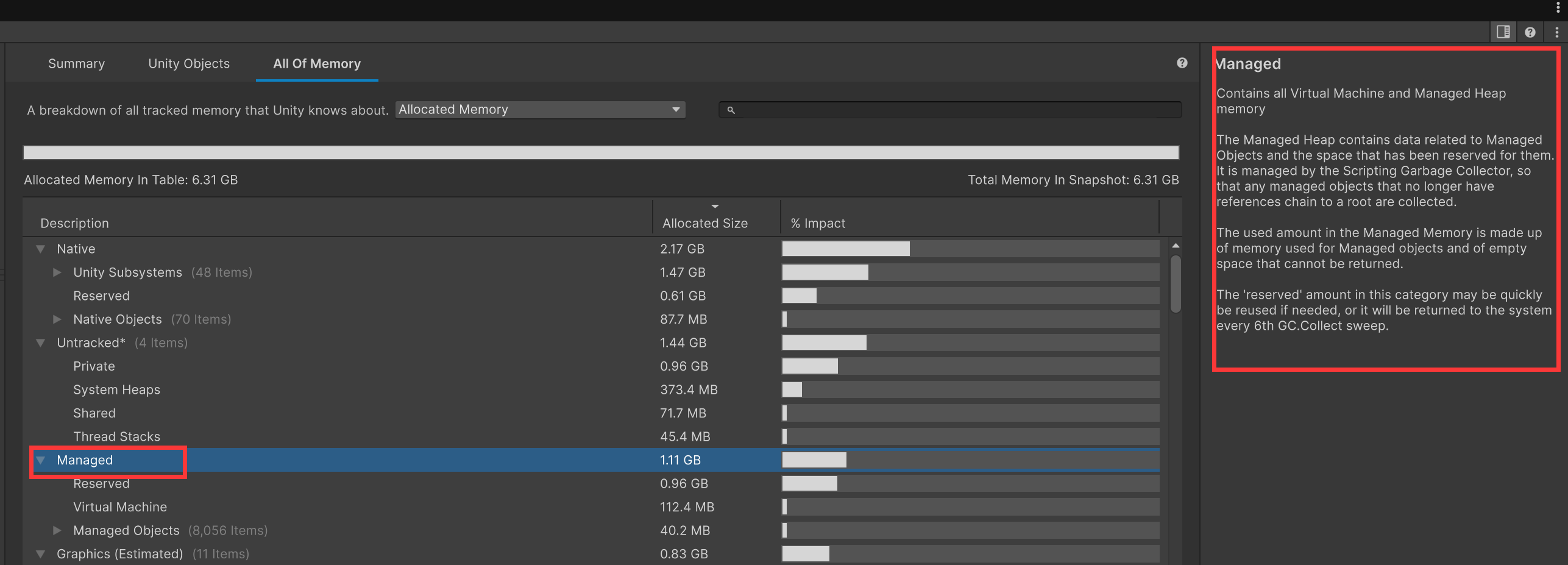

托管内存（Managed）

包含所有虚拟机内存和托管堆内存。

托管堆（Managed Heap）包含与托管对象相关的数据，以及为这些对象预留的空间。它由脚本垃圾回收器（Scripting Garbage Collector）进行管理，因此任何不再与根对象存在引用链的托管对象都会被回收。

托管内存中“已使用”的部分包括：

被托管对象实际使用的内存
以及一些无法归还给系统的空闲空间

这个分类中的“已预留（reserved）”内存部分：

如果需要可以快速重复利用
否则它将在每进行 6 次 GC.Collect 垃圾回收时被归还给系统一次

注意：托管堆的预留机制会在一定条件下释放，但空洞/碎片也可能会持续存在，需要通过观察 GC 触发频率来判断是否会长期占用：

空洞：内存堆中已被回收但暂时无法重新利用的零散空间（对象大小、对齐、生命周期不同步等原因造成）
碎片：内存中零散的空闲空间分布不连续（总空闲很多，但无法满足大对象的分配需求）

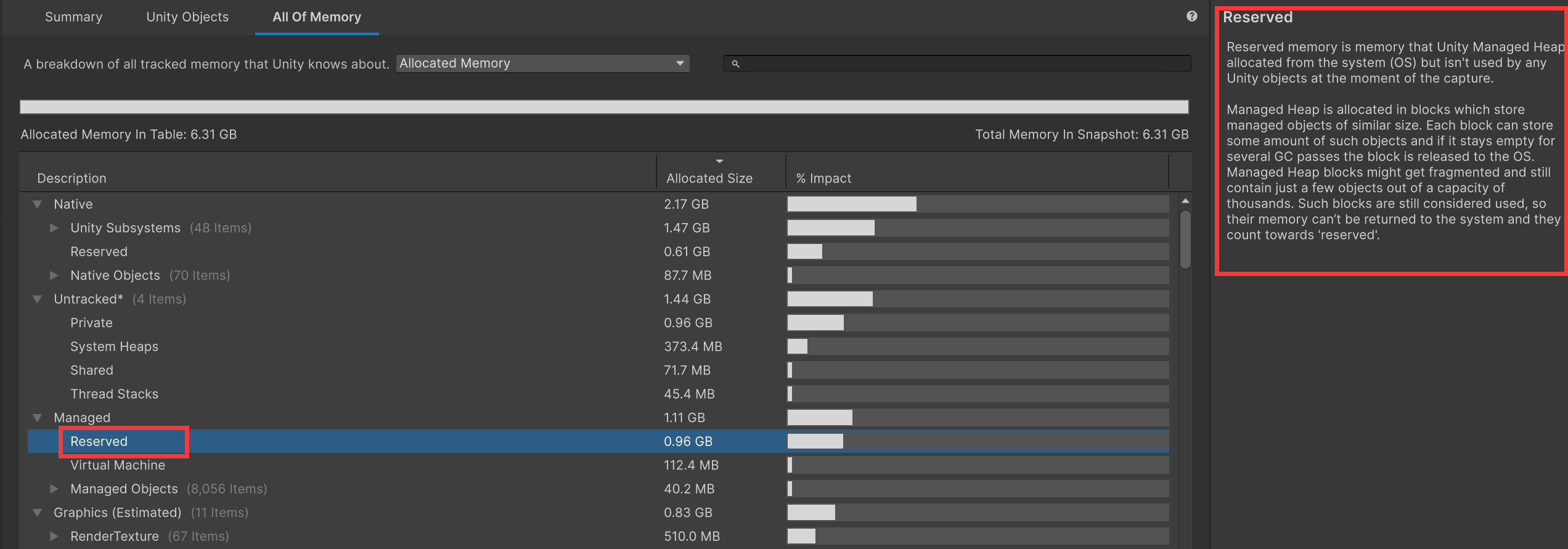

托管堆的预留内存（Managed Heap - Reserved）

Reserved memory（预留内存）是指 Unity 的托管堆（Managed Heap）从操作系统申请的内存，但在当前快照时刻，这部分内存并未被任何 Unity 对象实际使用。

托管堆是以 blocks 的形式进行分配的，每个 block 用于存储大小相近的托管对象。每个 block 可以容纳若干此类对象；如果一个 block 在连续多次 GC 后一直保持空状态，那么它会被释放回操作系统。

然而，如果某个 block 被碎片化，只剩下少数几个对象（而原本可以容纳上千个），该 block 仍然被认为是“正在使用中”的，因此它的内存无法释放回系统，这部分仍会被计入 reserved。

注意：即使大部分对象被 GC 清理了，托管堆内存也不会立刻释放掉的原因，常见就是碎片导致的“残留对象”仍让整个 block 被判定为活跃状态，从而继续占据内存。

估算内存使用量视图（Graphics (Estimated)）

这是用于图形驱动程序和 GPU 以可视化你的应用程序的估算内存使用量。
这些信息基于 Unity 对图形资源分配的追踪，包括：

RenderTexture
Texture（纹理）
Mesh（网格）
Animation（动画）
以及其他通过 Unity 或脚本 API 分配的图形缓冲区（Graphics Buffers）

你可以在 All Of Memory 标签页中进一步查看这些图形资源的详细信息。

但并不是所有图形对象的内存都会体现在这个分类中。例如启用了 Read/Write 的图形资源，需要在 CPU 可访问内存中保留一份副本，这会导致其总内存使用量翻倍。你可以使用 Unity Objects 标签页来查看 Unity 对象的总内存使用情况。

另外，并不是所有这类对象的内存都一定实际驻留在 GPU 中。Memory Profiler 无法准确获取图形资源是否实际驻留在 GPU 内存中的信息，因此这里只能提供估算值。

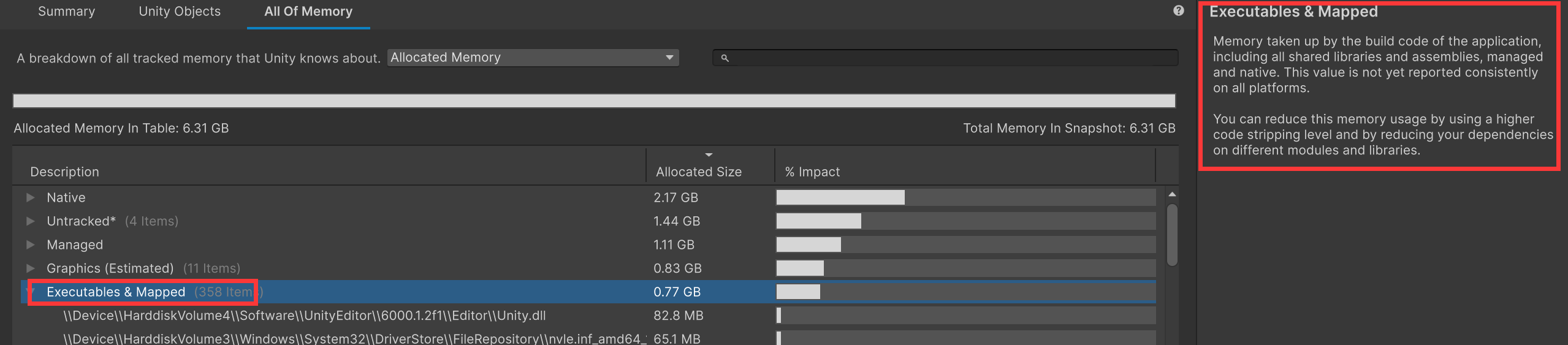

构建代码占用的内存（Executables & Mapped）

由应用程序构建代码占用的内存，包括所有共享库和程序集（无论是托管的还是原生的）。目前，这个数值在不同平台上的报告还不完全一致。

你可以通过以下方式减少这部分内存的占用：

使用更高级别的代码裁剪（Code Stripping）
减少对不同模块和库的依赖

注意：构建后的代码本身（包括 IL2CPP 编译结果、DLL 等）也会占内存，而且这部分可能随着功能堆积而增长，因此建议裁剪无用代码、精简依赖模块以优化内存占用。

C：内存分配详细情况（表格字段）

Description：描述；内存分类名或功能模块简要说明
Allocated Size：已分配内存大小
% Impact：这项占整个快照内存总量的百分比

All Of Memory（所有内存）与 Unity Objects（Unity对象）页签区别

对比点	Unity Objects（Unity 对象页签）	All Of Memory（所有内存页签）
关注角度	按 Unity 对象类型分类（如 Texture、RT、Shader 等）	按内存类别或区域类型分类（如 Native、Managed、Graphics）
分析角度	分析指定类型对象占用内存情况	分析 Unity 整体内存结构、分配和驻留情况
排查方向	找出哪个资源占用最多	分析整体内存健康情况
定位问题	资源暴涨、泄漏的原因等	内存碎片、未归类区域、驻留异常等

总结：

Unity Objects（Unity对象）页签是面向对象去分析内存使用情况，更适合排查资源、对象等内存问题；更像一个资源仓库清单：列出每类物品（资源）有多少，占用了多少内存
All Of Memory（所有内存）页签是面向内存类型去分析内存使用情况，更适合排查系统内存问题；更像一个仓库布局图：列出哪个区域占了多少，是否堆积，是否有空间被浪费

12.2 知识点代码

Lesson12_Unity性能分析工具_MemoryProfiler窗口AllOfMemory.cs

public class Lesson12_Unity性能分析工具_MemoryProfiler窗口AllOfMemory
{
    #region 知识点一 All Of Memory（所有内存）的主要作用

    /*
     * All Of Memory（所有内存）
     * - 这个工具中最强大、最底层、最全面的页签
     * - 将内存分配按内存类别/分配方式进行了分类
     *
     * 着重要分析的内容：
     * 1. 哪些模块分配了最多内存
     * 2. 哪些内存是托管的，哪些是原生的，哪些是图形的
     * 3. 哪些内存增长但没有释放
     * 4. 是否出现了内存碎片、预留过多、未追踪内存暴涨等问题
     *
     * 着重应该关注的内存类别：
     * - 托管内存：排查托管堆占用是否过高，是否有 GC 问题
     * - 资源所占内存：排查资源对象（纹理、网格、材质球）是否重复加载或者未释放
     * - 图形内存：查看纹理、渲染纹理、网格显存是否异常，是否因为开启 Read / Write 有双份内存
     * - 原生分配：排查 NativeArray、UnsafeUtility.Malloc 是否有泄漏，特别是使用 DOTS 时
     * - 未追踪内存：查看是否有无法追踪的大块内存，这往往是驱动、平台问题造成的潜在泄漏
     * - 预留内存：分析内存碎片或预留过高的区域，确认是否系统内存无法被释放
     */

    #endregion

    #region 知识点二 界面上的功能参数

    /*
     * 界面上的功能参数：
     * - 在笔记中进行讲解（A：统计视角下拉框；B：所选内容详情；C：表格字段）
     */

    #endregion

    #region 知识点三 All Of Memory（所有内存）Unity Objects（Unity对象）页签区别

    /*
     * Unity Objects vs All Of Memory
     * 1. 关注角度：
     *    - Unity Objects：按 Unity 对象类型分类（Texture、RT、Shader 等）
     *    - All Of Memory：按内存类别或区域类型分类（Native、Managed、Graphics）
     *
     * 2. 分析角度：
     *    - Unity Objects：分析指定类型对象占用内存情况
     *    - All Of Memory：分析 Unity 整体内存结构、分配和驻留情况
     *
     * 3. 排查方向：
     *    - Unity Objects：找出哪个资源占用最多
     *    - All Of Memory：分析整体内存健康情况
     *
     * 4. 定位问题：
     *    - Unity Objects：资源暴涨、泄漏原因等
     *    - All Of Memory：内存碎片、未归类区域、驻留异常等
     *
     * 总结：
     * - Unity Objects 更像资源仓库清单
     * - All Of Memory 更像仓库布局图
     */

    #endregion
}
