1.邮件系统架构设计总览

服务端 > 邮件 服务端 邮件
发布时间 :
字数:2.2k 阅读 : 评论:
  1. 1.邮件系统架构设计总览
    1. 1.1 需求分析
    2. 1.2 设计思路
    3. 1.3 架构图概览
    4. 1.4 核心模块职责
      1. 客户端
      2. Gate 服务器
      3. Mail 服务器
    5. 1.5 总结

1.邮件系统架构设计总览

1.1 需求分析

游戏邮件系统是各大功能模块之间“物品与信息流转”的核心枢纽，需要满足多样化业务场景和高并发的可靠投递需求：

  • 群发邮件 (Global Mail)
    面向全服玩家统一投递，支持即时或定时发送，并管理邮件有效期与回收策略。
  • 范围邮件 (Range-based Mail)
    按照等级区间、公会、VIP、注册时间、活跃度等多维度筛选目标玩家，实现差异化内容投递。
  • 指定目标邮件 (Targeted Mail)
    针对单个或少数玩家发送，支持自定义附件、标题、正文，需校验收件人在线状态并实时反馈。
  • 离线邮件 (Offline Mail)
    离线玩家的奖励、补偿与物品暂存，上线后由客户端发起批量领取请求。
  • 邮件中带附件
    可能赠予玩家金币或者装备。
  • 安全与合规
    标准化物品发放流程、全链路操作日志、敏感词过滤与限速防刷。
  • 高并发与可扩展
    支持数万玩家并发收发，Mail 服可横向扩展，多实例动态路由，避免单点过载。

1.2 设计思路

采用分层解耦和组件化设计，邮件系统将各职责严格拆分，确保各层功能专一、互不干扰，从而提升可维护性与扩展性：

  1. 客户端：负责 UI 渲染、用户交互、协议的封包/解包、异步调用与日志输出，保持轻量化且专注于体验层面；
  2. Gate 服务器：作为唯一外网入口，统一管理会话生命周期与鉴权，利用 RouteComponent 透明路由，所有客户端请求和服务器推送均通过 Gate 中转，保证安全与可控；
  3. Mail 服务器：专注核心邮件业务，包括离线邮箱管理、投递策略（全服、分区、指定目标）、定时过期清理、在线实时推送及状态同步；
  4. 数据存储层：采用 MongoDB 等持久化存储 MailUnit、MailComponent、MailBox 等实体，实现数据与逻辑分离，支持高效离线邮件读取与持久化；
  5. 其他服务器：如活动、交易或战斗逻辑服，通过内网调用 Mail 接口批量发信；反之，Mail 服也可调用道具和货币服务，实现附件发放·清算等操作。

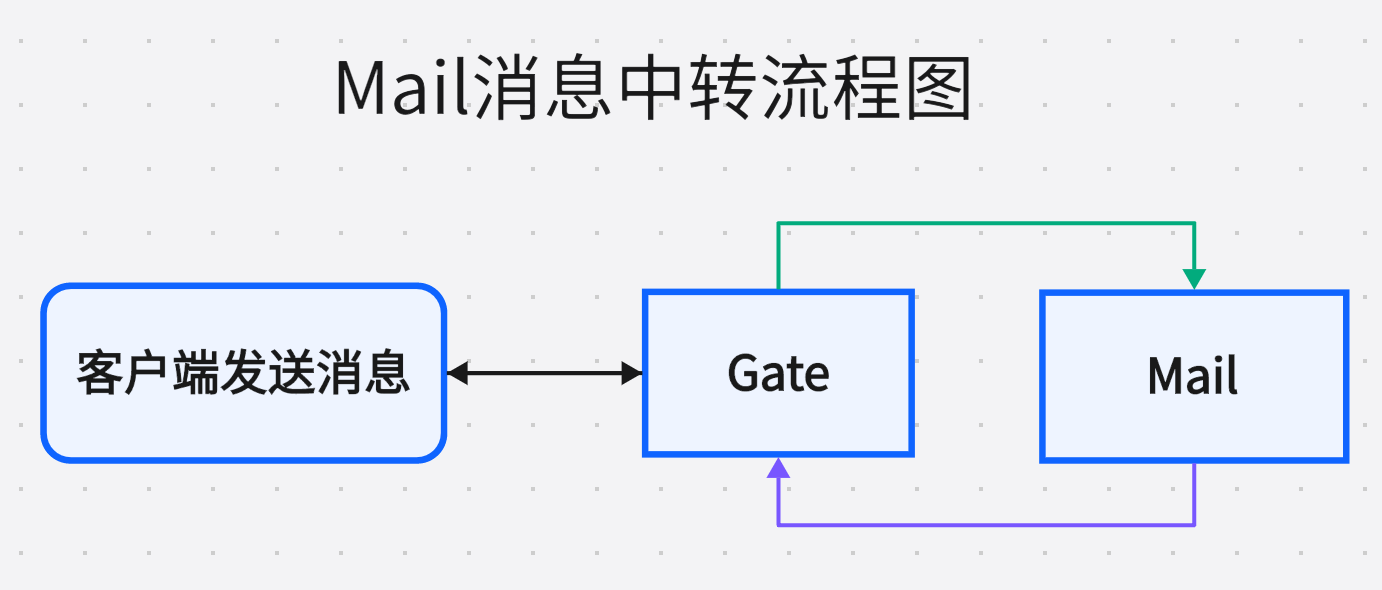

核心原则：客户端无须直连 Mail 服，Mail 服不暴露外网端口；所有请求与响应统一经由 Gate 转发，确保系统安全、流量可控并易于监控。

在多服部署场景下，邮件服务器数量可灵活扩展：

  • 无分区模式：所有玩家共享同一世界，无明确区服划分时，可横向部署多个 Mail 服，通过玩家 ID 对服务器数量取模（playerId % mailServerCount）进行路由，或结合动态负载均衡，将玩家分配至负载较低的节点，防止单点过载并提升响应速度；
  • 分区服模式：每个区服独立运行，邮件交互频率相对较低，可为每个区服部署单个 Mail 服务，避免跨区复杂度，简化运维。

通过上述策略，既可保障邮件服务的高可用与高并发处理能力，也能在不同规模的游戏架构中实现灵活部署与运维优化。

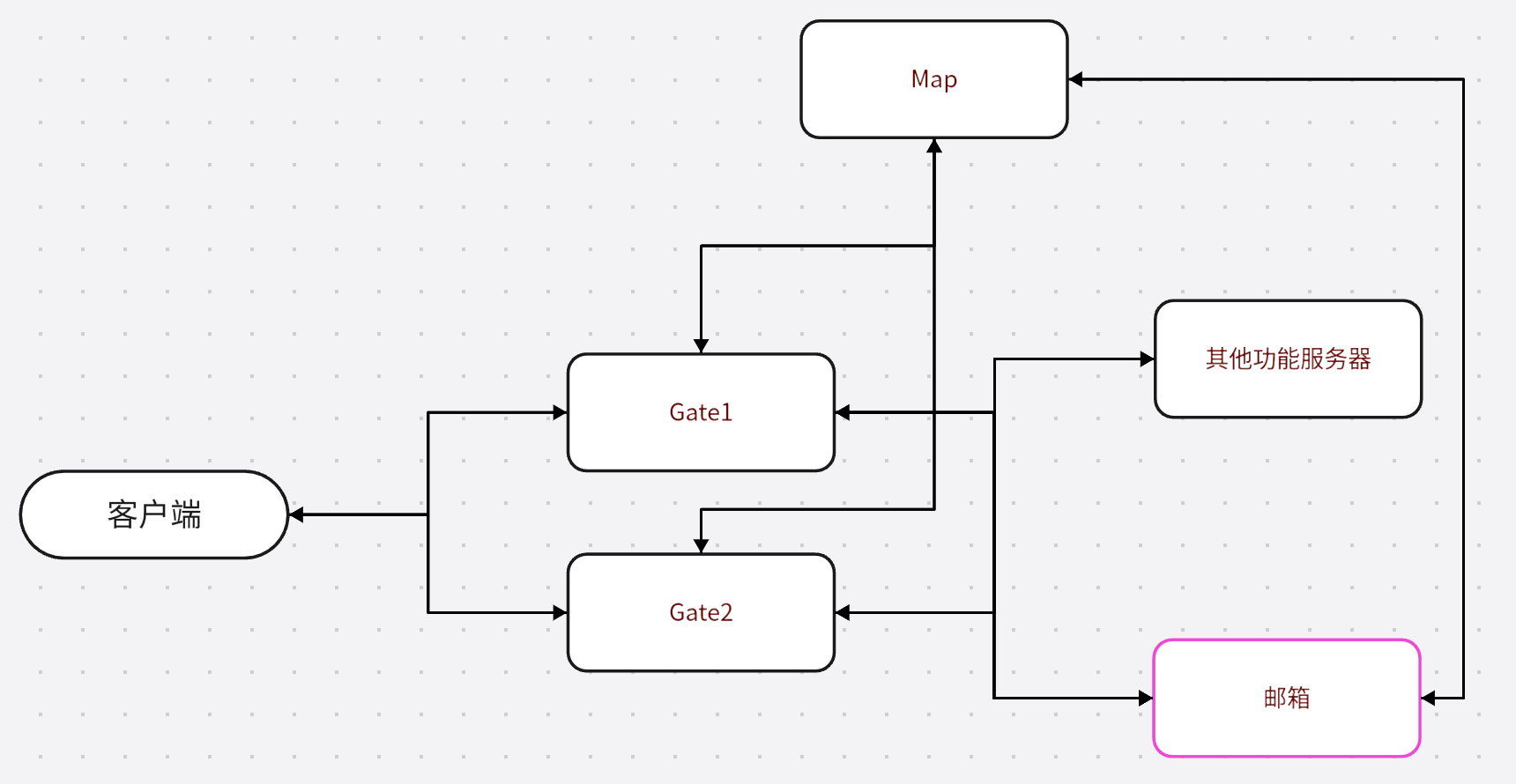

1.3 架构图概览

graph LR
  subgraph 客户端
    direction TB
    MailClientScene["MailClientScene"]
    ClientSession["ClientSession"]
    MailClientScene -->|"创建"| ClientSession
  end

  subgraph Gate服
    direction TB
    GateScene["GateScene"]
    GateSession["GateSession"]
    GateUnitFlag["GateAccountFlagComponent"]
    RouteComp["RouteComponent"]
    GateScene -->|"创建"| GateSession
    GateSession -->|"挂载"| GateUnitFlag
    GateSession -->|"绑定路由"| RouteComp
  end

  subgraph Mail服
    direction TB
    MailScene["MailScene"]
    UnitMgr["MailUnitManageComponent"]
    BoxMgr["MailBoxManageComponent"]
    MailUnit["MailUnit"]
    MailComp["MailComponent"]
    MailBox["MailBox"]
    Mail["Mail"]
    MailScene -->|"挂载"| UnitMgr
    MailScene -->|"挂载"| BoxMgr
    UnitMgr -->|"管理"| MailUnit
    MailUnit -->|"组件"| MailComp
    BoxMgr -->|"管理"| MailBox
    MailComp -->|"引用 聚合"| Mail
    MailBox -->|"引用"| Mail
  end

  %% 消息流
  ClientSession -->|"C2G_LoginRequest"| GateSession
  GateSession -->|"G2Mail_LoginRequest"| MailScene
  MailScene -->|"Mail2G_LoginResponse"| GateSession
  GateSession -->|"G2C_LoginResponse"| ClientSession

  ClientSession -->|"C2Mail_SendMailRequest"| GateSession
  GateSession -->|"Route → MailUnit"| MailUnit
  MailUnit -->|"Mail2C_HaveMail / Mail2C_MailState"| GateSession
  GateSession -->|"Route → 客户端"| ClientSession

1.4 核心模块职责

客户端

  • 初始化MailClientScene、创建管理 Session 连接与心跳。
  • 使用C2G_LoginRequest发起登录请求并等待C2G_LoginRequest响应。
  • 绑定 UI 按钮，实现登录、获取邮件、打开邮件、领取附件、删除邮件、发送邮件等操作。使用 session.Call(new C2Mail_*Request) 发起 RPC，接收 Mail2C_*Response 并处理日志输出。
  • 注册 Mail2C_HaveMailHandler 与 Mail2C_MailStateHandler，接收服务器推送的邮件列表与状态变更。
  • 渲染邮件列表与详情，展示 MailSimplifyInfo 与 MailInfo。

Gate 服务器

  • 会话绑定

    • GateAccountFlagComponent 将 Account 与 Session 关联，用于合法性校验与下线通知。

  • 跨服路由

    • RouteComponent 维护 RouteType.MailRoute → MailUnitRouteId，透明转发客户端消息到 Mail 服及回传响应。

  • 上下线联动

    • 登录时 GateLoginHelper.Online 通知 Mail 服创建/更新 MailUnit；
    • 退出时 GateLoginHelper.Offline 通知 Mail 服保存/移除 MailUnit。

  • GateAccount管理

    • 正常来说是有一个GateAccountManageComponent管理所有GateAccount的。参考聊天系统中的Gate服设计，这里专注于邮件实现顾略过。

Mail 服务器

  • MailUnit 管理

    • MailUnitManageComponent挂载到MailScene上，加载/保存所有 MailUnit，维护在线缓存，缓存了所有的MailUnit。包括所有的，在线的，离线的。可以用不同的数据结构缓存，方便其他地方获取。
    • 处理 G2Mail_LoginRequest 与 G2Mail_ExitRequest，完成用户登出与离线逻辑。

  • 邮箱以及邮件快递盒数据结构设计

    • Mail 实体

      • OwnerId：邮件所属玩家的唯一标识（AccountId/UnitId），用于将邮件与具体玩家关联。
      • Title、Content：邮件的标题与正文，支持文本、富媒体等多种格式。
      • CreateTime、ExpireTime：分别记录邮件生成和失效时间，用于后续的过期清理。
      • Money、Items：邮件附件中的货币和物品列表，支持多种类型的奖励发放。
      • MailState、MailType：状态（未读/已读/未领取/已领取）与类型（系统/奖励/玩家邮件）枚举，方便业务分支处理。

    • MailBox 实体

      • Mail：嵌套的 Mail 实例，实际承载邮件内容与附件。
      • CreateTime、ExpireTime：同样记录邮件箱的生命周期，邮件过期后整体回收。
      • MailBoxType：枚举区分投递策略（指定目标/在线/全服/分区限时等），决定分发逻辑。
      • AccountId：所有待领取玩家的 ID 集合，支持一对多或批量发放场景。
      • Received：已领取玩家的 ID 集合，用于防止重复领取并在所有目标领取后自动清理掉整个 MailBox。
      • SendAccountId：发件人账号 ID，便于记录与审计操作来源。

    • Item 实体

      • Name：邮件附件物品的名称，后续可扩展更多属性（模板 ID、数量、稀有度等）。

  • 邮箱管理

    • MailBoxManageComponent 挂载到MailScene上，可以理解为邮件物流中转中心，用来存放所有离线的邮件。初始化时要从数据库加载所有未过期 MailBox，按类型与接收者索引添加到缓存中。
    • 定时任务 RepeatedTimer 检查过期邮件并调用 Remove 清理；
    • GetHaveMail 实现离线邮件批量领取。在MailUnit登录时，尝试领取离线邮件。会遍历全服邮件和全服限时邮件，没过期就给玩家领。然后再去查询有没有指定给当前登录玩家的邮件，有就个玩家领。

  • 邮件组件

    • 挂载到MailUnit上的。MailComponent 维护邮件id映射到邮件实体的的邮件字典，支持 Add（投递）、Remove（删除）、OpenMail（标记已读）、Receive（领取附件）、CheckTimeOut（过期清理）。可以设置邮件最大数量和过期时间。添加移除邮件时维护一个时间排序列表方便过期清理。

  • 消息处理

    • 一系列 RouteRPC Handler：

      • C2Mail_SendMailRequestHandler（发送邮件）
      • C2Mail_GetHaveMailRequestHandler（获取邮件列表）
      • C2Mail_OpenMailRequestHandler（打开邮件）
      • C2Mail_ReceiveMailRequestHandler（领取附件）
      • C2Mail_RemoveMailRequestHandler（删除邮件）

    • Other2Mail_SendRequestHandler 处理跨服投递请求；

    • G2Mail_TestMessageHandler 示例自定义消息。

  • 统一投递接口

    • MailHelper.Send 判断运行场景，调用 InnerSend（本地 Mail 服）或跨服路由，支持多种 MailBoxType 分发策略：

      • Specify：针对特定玩家或玩家集；
      • Online：仅在线玩家；
      • All：全服玩家，批量投递并持久化；
      • AllToDate：注册时间与邮件创建时间对比，定向投递；

1.5 总结

  • 分层解耦：客户端、Gate、Mail、存储层各司其职，职责清晰，降低耦合。
  • 组件化设计：MailUnit、MailBoxManage、MailComponent 等模块化系统，便于单元测试与热更新。
  • 透明路由：Gate 的 RouteComponent + MailScene 的 RouteRPC，实现跨服透明投递与响应。
  • 高可用架构：离线投递、定时过期清理、无状态网关设计，支持横向扩展与容灾。
