92.性能优化-GPU-着色器优化-降低填充率压力-光照烘焙

92.1 知识点

搭建测试场景

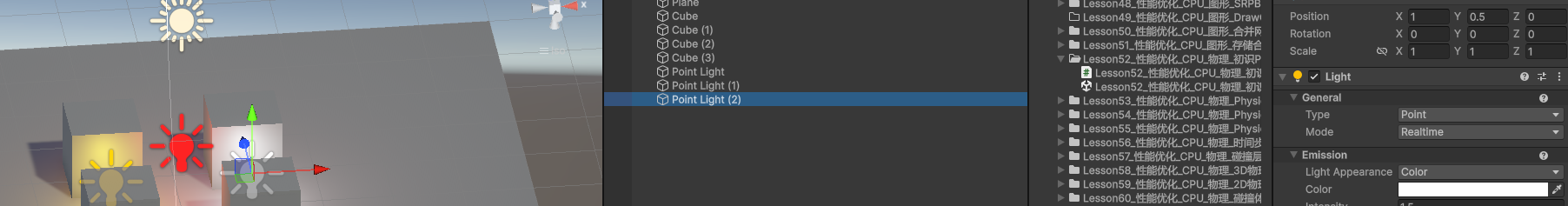

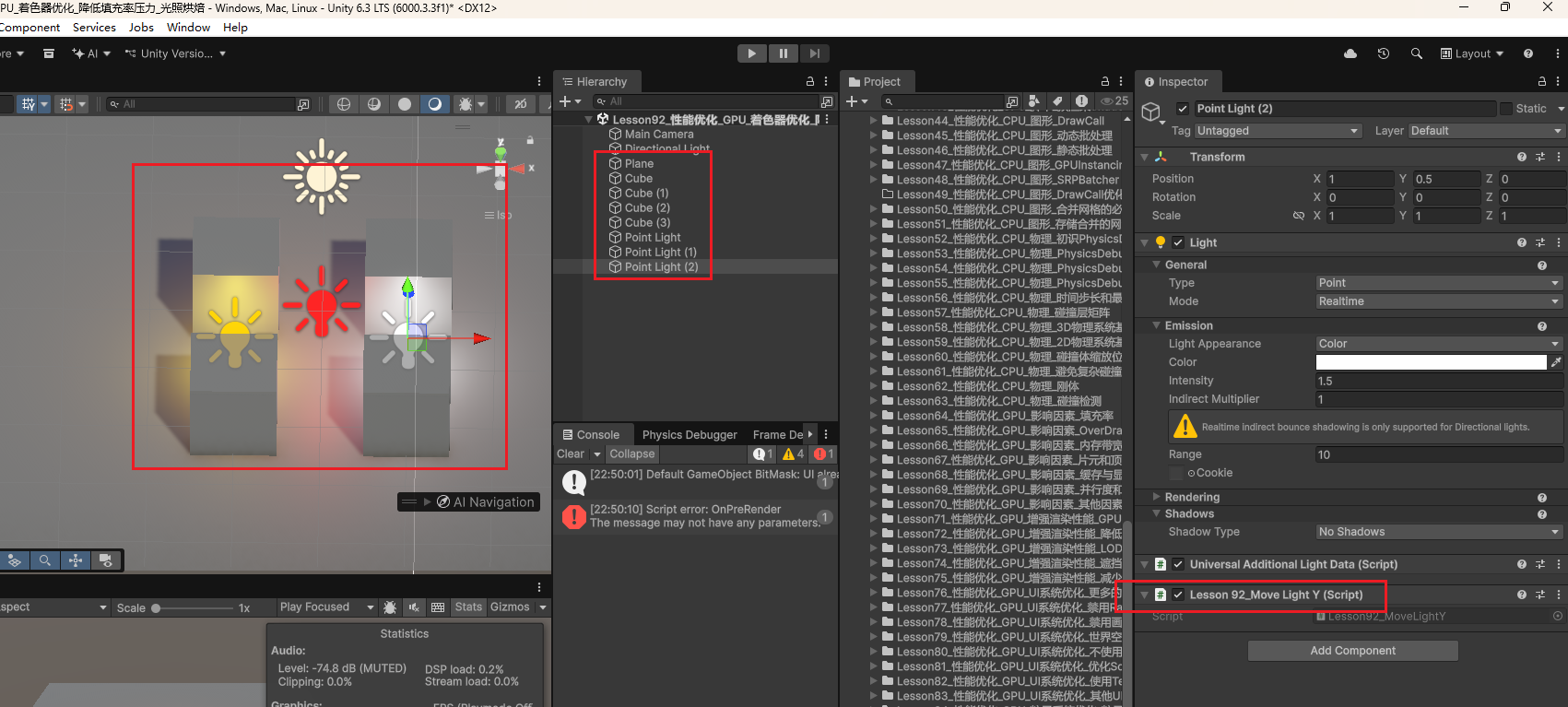

搭建测试场景：添加几个 Cube 和三个不同颜色的点光源，并让白色光源动起来。

挂载移动脚本：

using UnityEngine;

public class Lesson92_MoveLightY : MonoBehaviour
{
    private void Update()
    {
        this.transform.position += Vector3.up * Mathf.Sin(Time.time) * 0.003f;
    }
}

什么是光照烘焙

提前离线计算场景中的光照、阴影、反射、间接光照等信息，将结果保存为贴图或探针数据，运行时直接使用，从而节省实时计算的性能消耗。

  • 实时光照：每帧都需要计算，开销很大。
  • 烘焙光照：提前算好，运行时直接采样光照纹理，几乎零性能开销。

简单来说：把光照表现提前算好存进纹理，运行时直接取出用于着色，避免实时计算的高开销。这是典型的内存换性能的优化方式。

哪些光照信息可以被烘焙

可烘焙：

  1. 直接光照：光源直接照射到表面的光。
  2. 间接光照：光线在场景中多次反射后的柔和照明。
  3. 阴影：可烘焙静态阴影（不会随动态物体移动）。
  4. 反射：通过反射探针（Reflection Probe）烘焙环境反射。

不可烘焙：

  • 随时间变化的灯光或移动的光源。

如何进行光照烘焙

总体思路

  1. 将想要参与烘焙的静态物体标记为 Static，或只勾选 Contribute Global Illumination（参与全局光照）。只有勾选该选项的物体才会被当作静态对象进行烘焙。动态对象需要使用光照探针，不能作为静态对象处理。
  2. 设置灯光模式。
  3. 打开 Lighting 设置窗口，进行光照烘焙设置。

标记静态物体

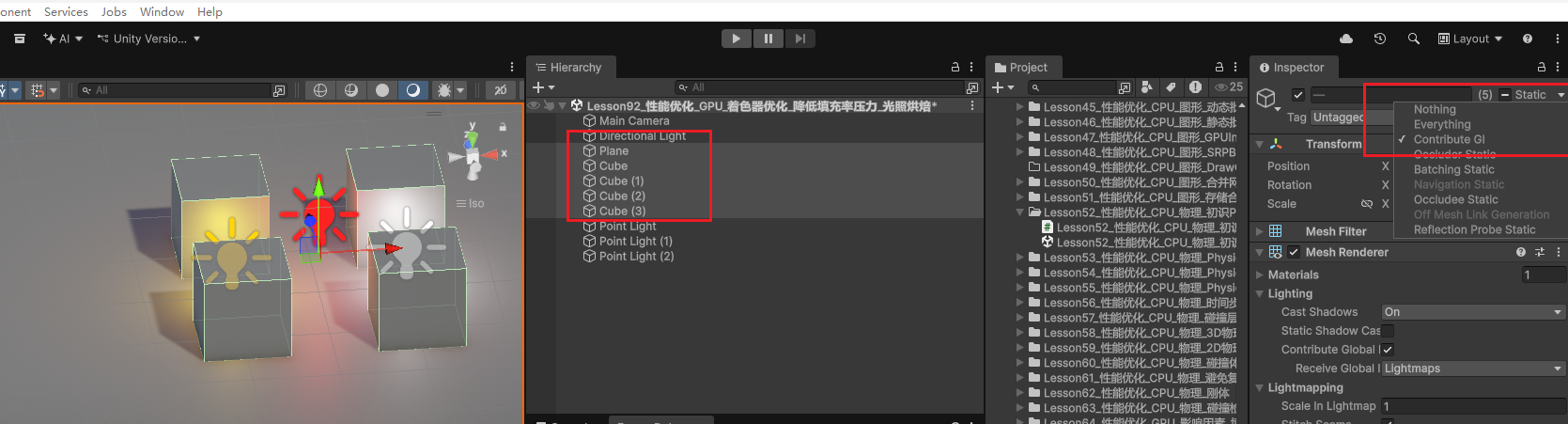

把平面和 Cube 勾选 Contribute GI，或直接勾选 Static。

设置灯光模式

  • Realtime（实时）：每帧实时计算光照，用于动态灯光（手电筒、闪烁灯等）。
  • Baked（烘焙）：只在烘焙阶段起作用，用于完全静态的灯光。
  • Mixed（混合）：同时支持烘焙与实时，常用于主光源（如太阳光）。

建议： 太阳光（主光源）用 Mixed；室内灯光（蜡烛、台灯等）用 Baked；特效等（会移动或变化的光源）用 Realtime。

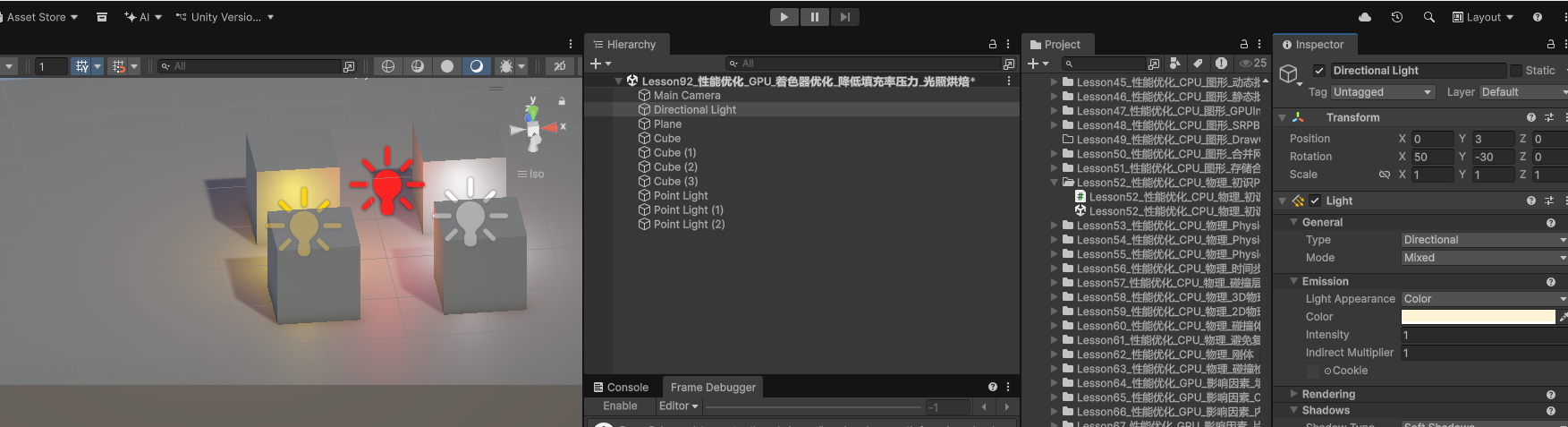

全局光改成 Mixed：

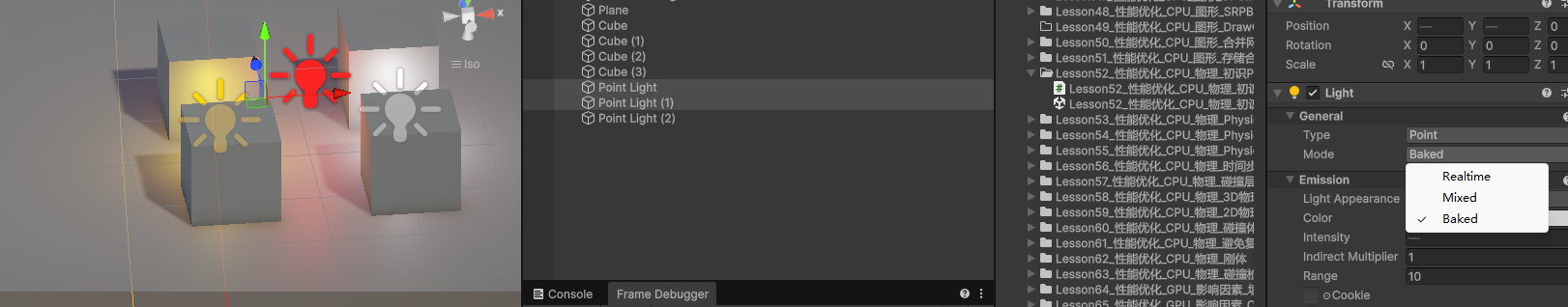

红黄光改成 Baked：

白光保持 Realtime：

打开 Lighting 设置窗口

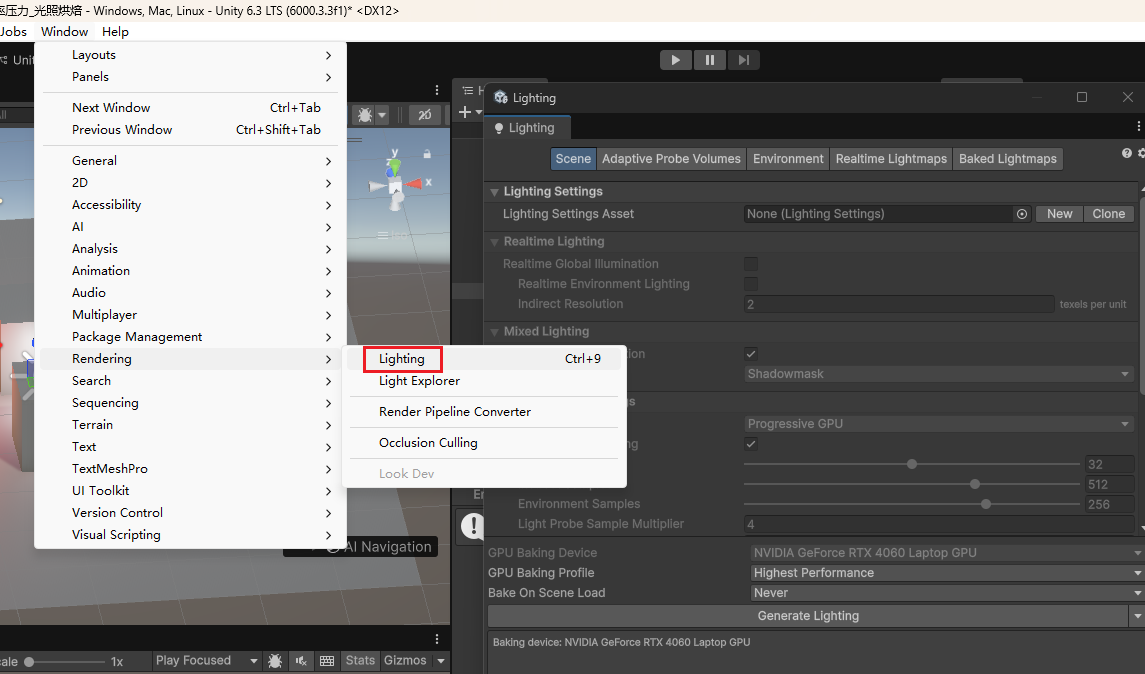

通过 Window → Rendering → Lighting 打开。

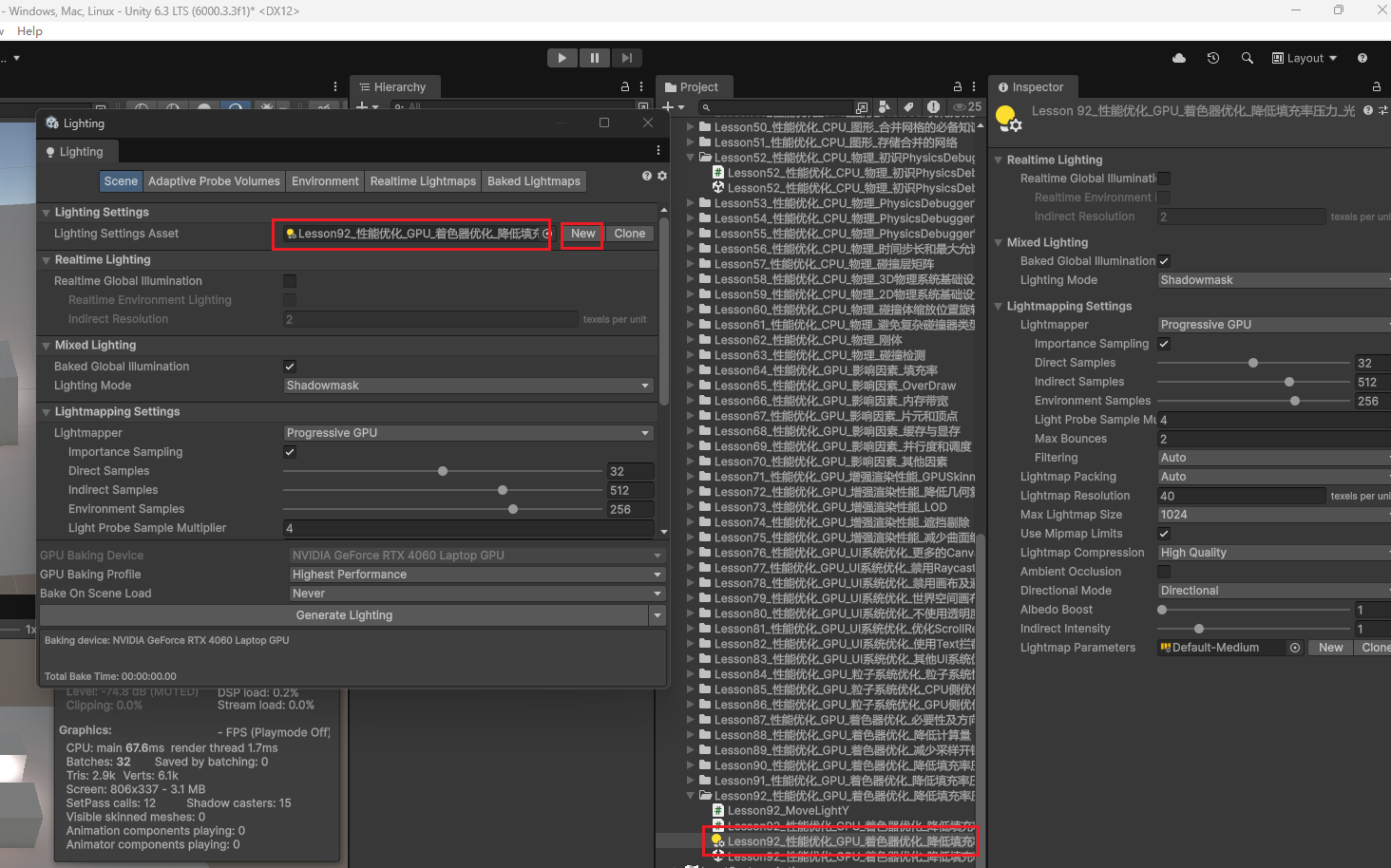

可以点击 New 创建光照设置文件。

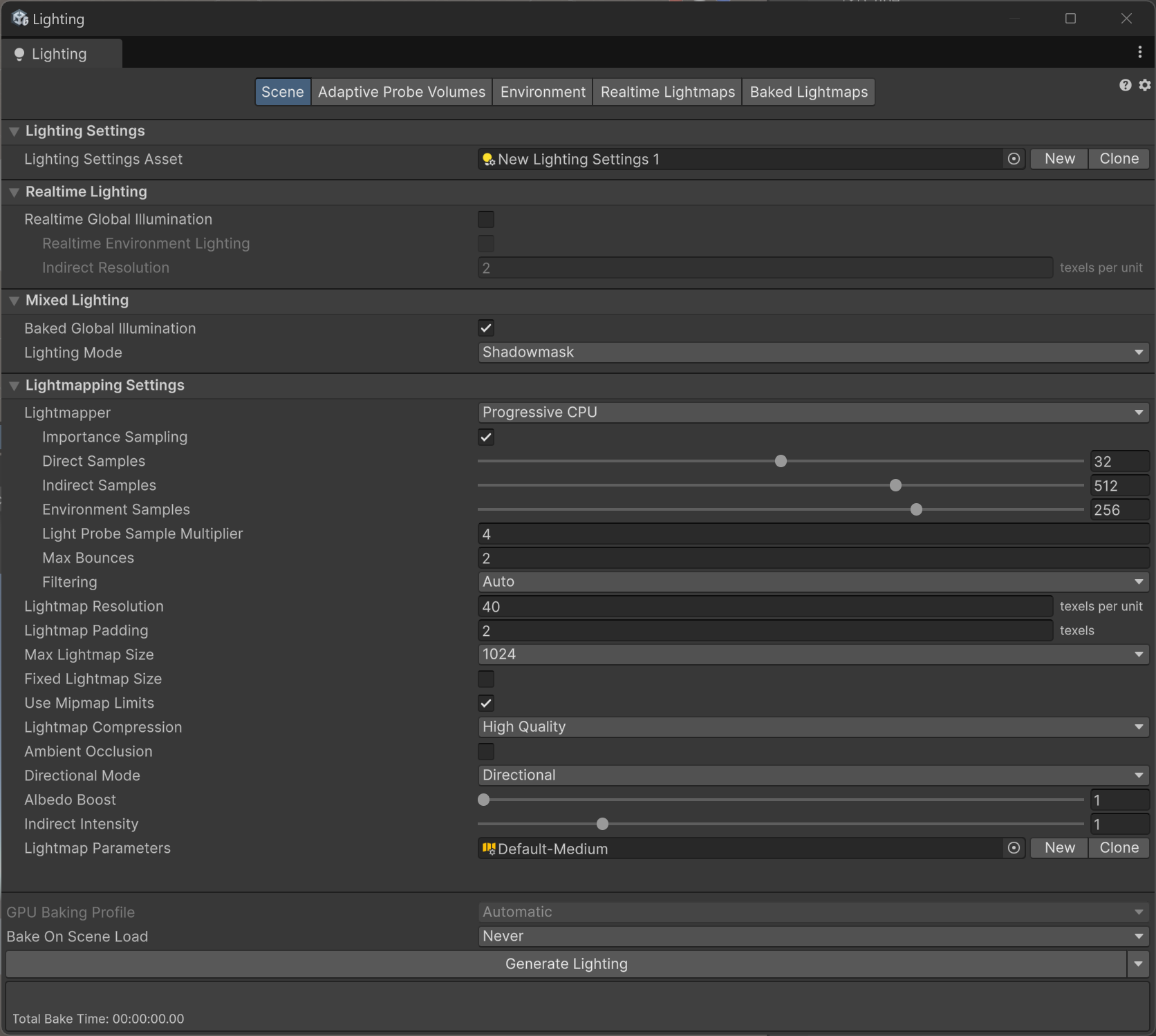

光照设置面板详细参数

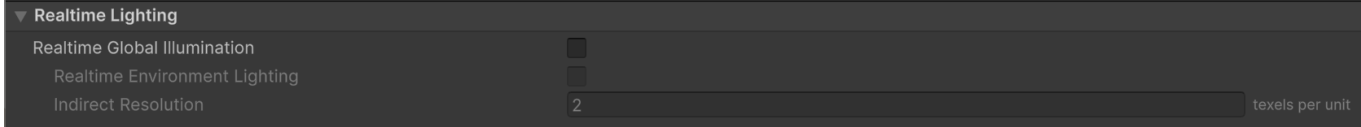

Realtime Lighting（实时光照）

  • Realtime Global Illumination：实时全局光照开关。
  • Realtime Environment Lighting：实时环境光。
  • Indirect Resolution：实时光照的间接光分辨率，仅在 Realtime GI 开启时有效。

建议： 一般关闭此项，仅使用 Baked GI（性能更好、质量更稳定）。

Mixed Lighting（混合光照）
  • Baked Global Illumination：必须勾选才能烘焙静态光照。
  • Lighting Mode（混合光照计算模式）：

Shadowmask（阴影遮罩模式）： 最常用。结合烘焙静态光源的间接光照 + 实时光的动态阴影。静态对象的阴影由烘焙贴图提供，动态物体的阴影由实时计算。较平衡，适合主机/PC，典型用于混合场景（静态建筑 + 动态角色）。

Subtractive（减法模式）： 最简化，面向低端移动平台。只允许一个主方向光提供实时阴影，其余光照全部烘焙。性能最佳，适合卡通风、移动端、光照简单的关卡。

Baked Indirect（间接烘焙模式）： 只烘焙间接光照（GI），直接光照和阴影实时计算。开销较高，适合室外场景、昼夜循环、动态光源多的场景。

使用建议： Shadowmask 兼顾质量与性能；Subtractive 面向移动端；Baked Indirect 追求真实实时光照效果。

Lightmapping Settings（光照贴图设置）
  • Lightmapper（烘焙引擎）：Progressive GPU（更快，需显卡支持）或 Progressive CPU；一般用 Progressive GPU。

  • Importance Sampling：改进采样精度，提高高亮区域的采样密度；建议开启。
  • 采样设置：
    • Direct Samples：每个像素的直接光采样次数，控制阴影锐利度；常用 32–128。
    • Indirect Samples：间接光采样次数，越高越平滑但耗时更长；建议 256–512。
    • Environment Samples：环境光（天空盒）采样次数，影响环境光平滑度；默认 256。
    • Light Probe Sample Multiplier：光照探针采样倍数；默认 4。
  • Max Bounces：光线最大反射次数；2–3 次通常足够。
  • Filtering（滤波）：None 关闭 / Auto 自动（推荐）/ Advanced 高级（可能颗粒感强）。

  • 分辨率相关：

    • Lightmap Resolution：每单位世界空间使用多少像素；室内小场景 40–60，室外大场景 10–20。
    • Lightmap Padding：贴图中不同物体间的像素间隔；2–4 texel 即可。
    • Max Lightmap Size：单张 Lightmap 最大分辨率；1024–2048 视情况而定。
    • Fixed Lightmap Size：固定 Lightmap 尺寸；一般关闭。
    • Use Mipmap Limits：是否使用 Mipmap 限制以节省内存；一般开启。

  • Lightmap Compression（光照贴图压缩）：None / Low / Normal / High；选高质量可减少块状伪影。

  • Ambient Occlusion（环境遮蔽）：模拟角落、缝隙处的局部阴影，增加立体感；建议开启。AO 不产生方向性阴影（不随光源方向变化），只让遮蔽区域更暗。

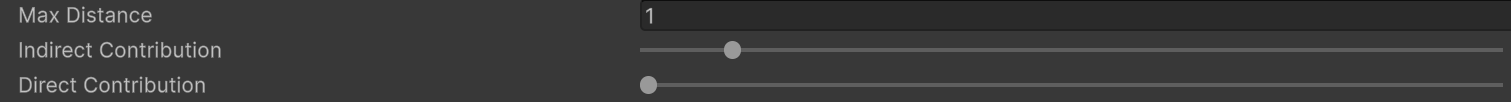

  • Max Distance：AO 最大作用距离，值越大扩散越广但可能显脏；一般 0.5–2。
  • Indirect Contribution：AO 对间接光的抑制强度；一般 0.5–1。
  • Direct Contribution：AO 对直接光的影响；一般 0.1–0.5。

参考设置：

场景类型 Max Distance Indirect Direct
室内高对比 1 1 0.3
室外自然光 2 0.5 0.2
卡通/简洁风 0.5 0.8 0.1
  • Directional Mode：是否存储光照方向信息；有法线贴图的场景用 Directional（推荐）。

  • Albedo Boost：增强表面颜色反射强度；一般保持 1。
  • Indirect Intensity：间接光照亮度倍数；常用范围 1–2。
  • Lightmap Parameters：控制光照贴图细节的模板（Default-Low / Medium / High）；一般用 Default-Medium 或 Default-High。
其他设置
  • GPU Baking Profile：使用哪个 GPU 配置进行烘焙；默认 Automatic 即可。
  • Bake On Scene Load：Never（不自动烘焙）或 If Missing Lighting Data（缺失时自动烘焙）。

  • Generate Lighting：手动开始光照烘焙，点击此按钮即可。

调优建议： 噪点多时提高 Samples；边缘发黑时增大 Lightmap Padding；太亮或太暗时调整 Indirect Intensity。

执行烘焙

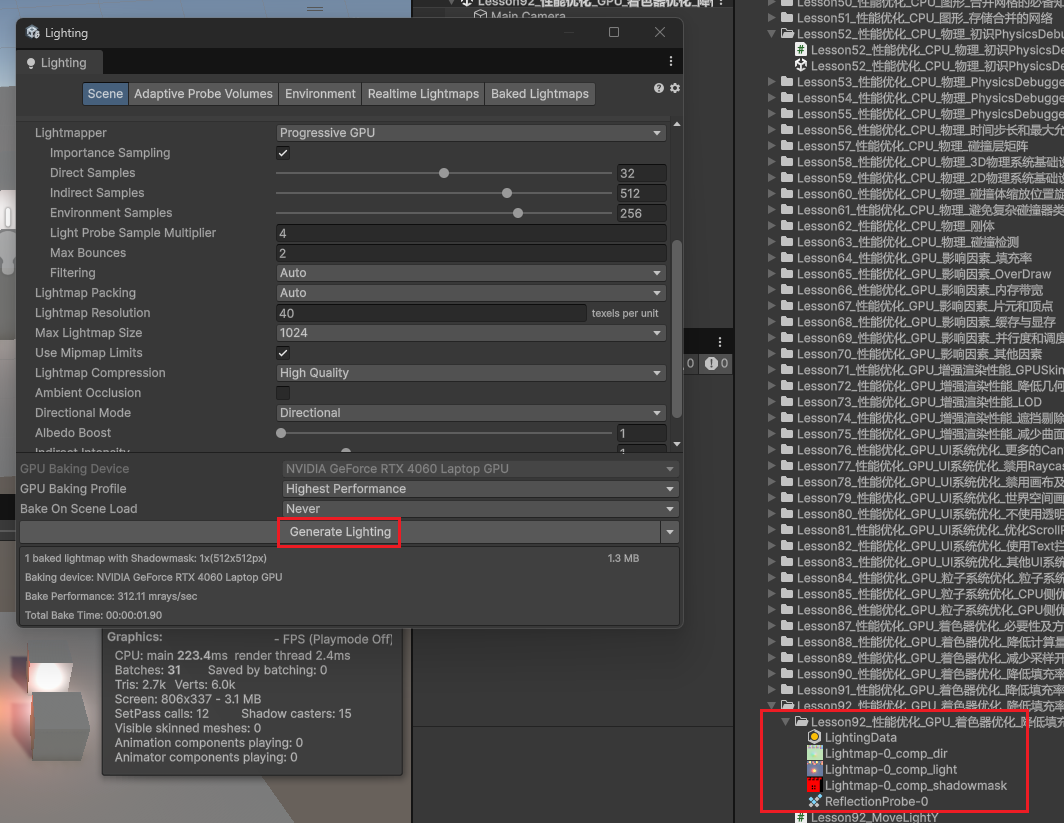

点击 Generate Lighting，看到生成的数据文件以及纹理说明烘焙成功。

如何判断是否成功使用了光照贴图

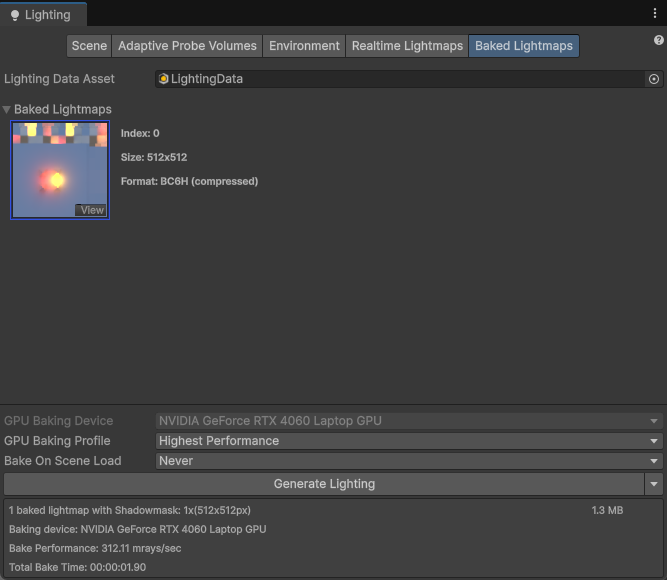

  1. 查看 Window → Rendering → Lighting → Baked Lightmaps 中是否存在已生成的光照贴图。

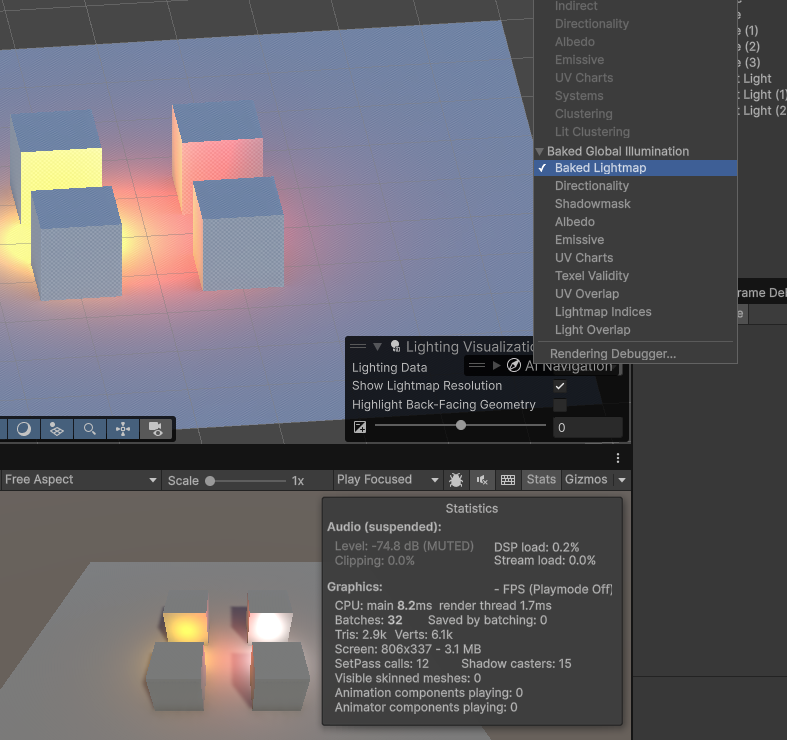

  1. 在 Scene 视图中通过选择观察模式来查看光照贴图显示部分。

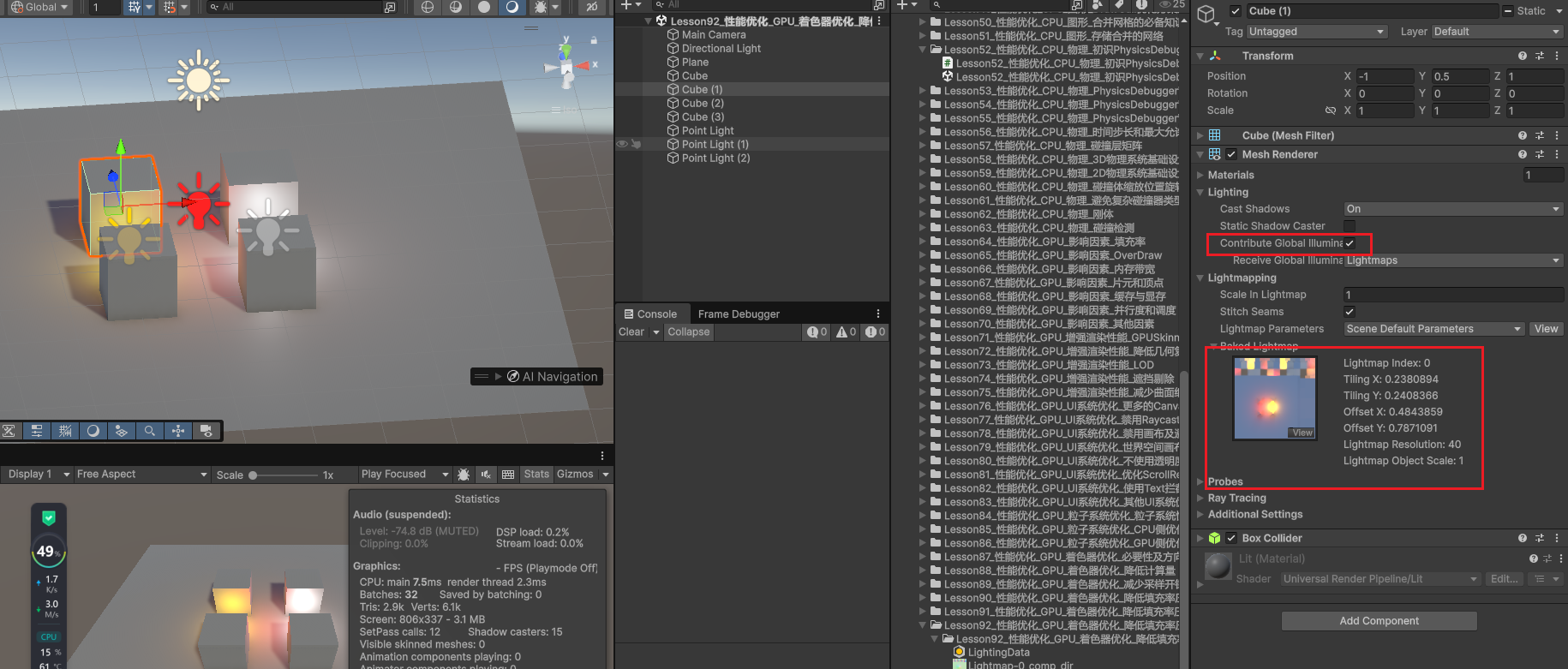

  1. 查看场景中物体的 Renderer 组件的 Lighting 区域：确认对象是否勾选了参与烘焙的选项，并查看 Lightmapping 部分是否关联了烘焙的光照贴图。

  1. 检查灯光模式是否使用了 Baked 或 Mixed。

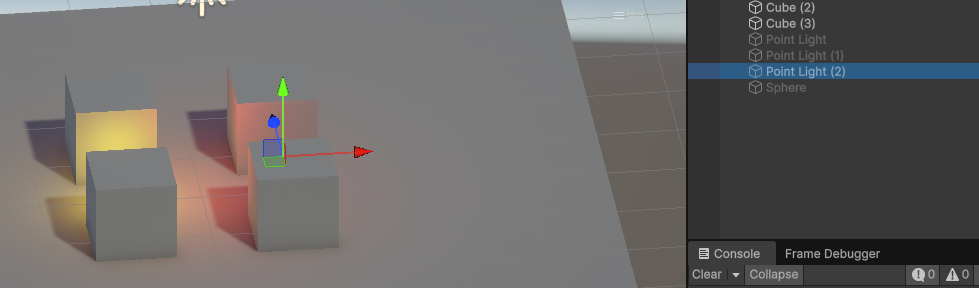

隐藏红黄灯后仍能看到红黄色光照效果，说明这部分是光照烘焙的结果。关闭白光后白色消失，因为白光是实时的。

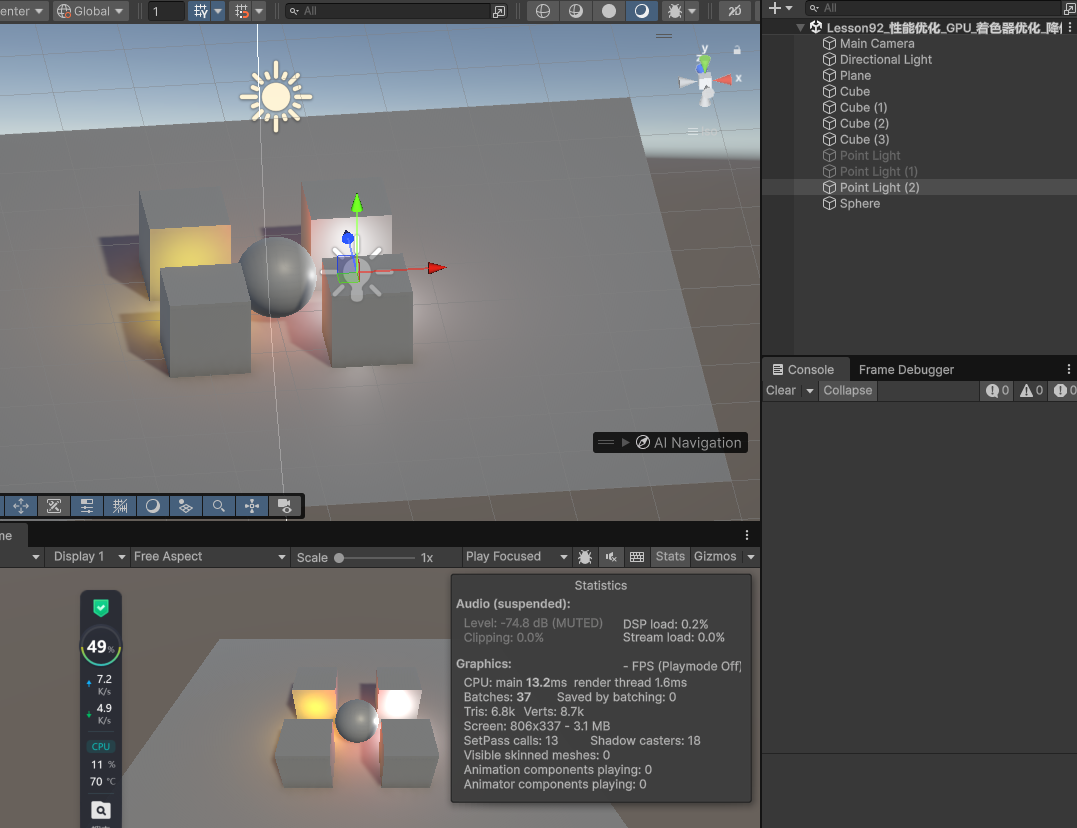

创建一个球体，会发现它不受红黄烘焙光影响，但能受到白色实时光影响。要解决动态物体无法接收烘焙光照的问题，需要使用光照探针和反射探针。

92.2 知识点代码

Lesson92_性能优化_GPU_着色器优化_降低填充率压力_光照烘焙.cs

public class Lesson92_性能优化_GPU_着色器优化_降低填充率压力_光照烘焙
{
    #region 准备工作

    // 搭建测试场景：Cube + 三个不同颜色的点光源，白光挂脚本使其移动。

    #endregion

    #region 知识点一 什么是光照烘焙

    // 提前离线计算光照、阴影、反射、间接光照等信息，保存为贴图或探针数据，
    // 运行时直接使用，避免实时计算的高开销。典型的内存换性能优化方式。

    #endregion

    #region 知识点二 哪些光照信息可以被烘焙

    // 可烘焙：直接光照、间接光照、静态阴影、反射（Reflection Probe）。
    // 不可烘焙：随时间变化的灯光或移动的光源。

    #endregion

    #region 知识点三 如何进行光照烘焙

    // 1. 静态物体标记 Static 或勾选 Contribute Global Illumination。
    // 2. 设置灯光模式：主光源 Mixed，静态灯 Baked，动态灯 Realtime。
    // 3. 打开 Lighting 窗口，配置参数后点击 Generate Lighting。

    #endregion

    #region 知识点四 如何判断是否成功使用了光照贴图

    // 1. Lighting → Baked Lightmaps 中查看已生成的光照贴图。
    // 2. Scene 视图切换 Baked Lightmap 可视化模式。
    // 3. Renderer 组件 Lighting 区域查看 Contribute GI 与 Lightmapping 信息。
    // 4. 检查灯光模式是否为 Baked 或 Mixed。

    #endregion
}
