1.Unity进阶Playable概述

1.1 知识点

Playable是什么

Playable可以理解成：用“节点图”驱动时间轴内容的一套底层接口。底层的Playable系统在c++端，封闭黑盒，暴露部分API给c#端使用。

Playable系统侧主要是Playable、PlayableOutput、PlayableGraph三部分组成。

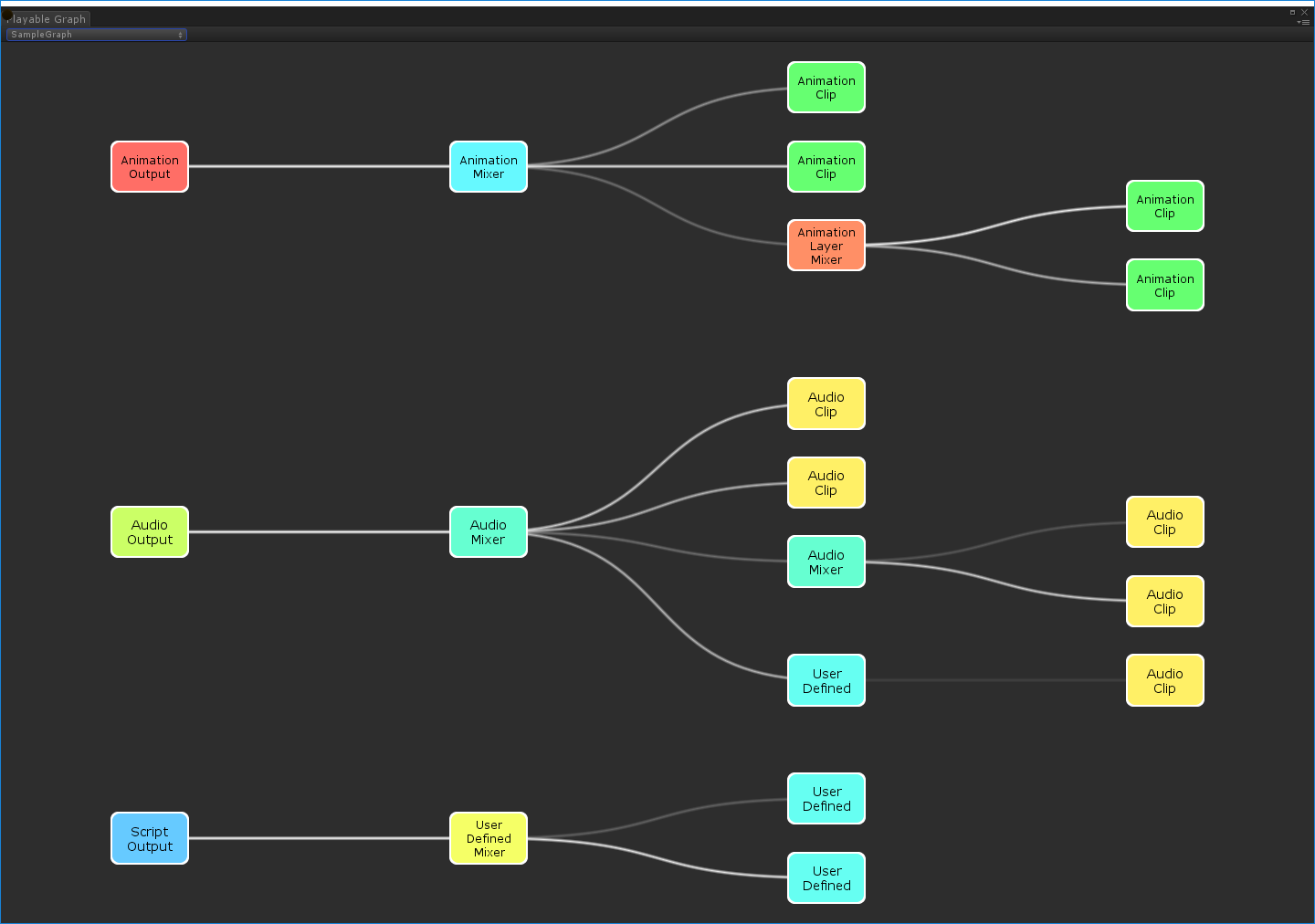

通过一张 PlayableGraph 管理各种“可播放对象”（动画、音频、脚本逻辑等），每个对象对应一个 Playable 节点，通过连线组成一张图。
图的右侧连接一个或多个 PlayableOutput，把结果输出到 Animator、AudioSource 等组件上。

本质上 Animator Controller、Timeline 等高层工具，内部都是在构建 PlayableGraph。Playable系统只是把这层能力直接开放出来，方便我们按需求搭建自己的播放结构。

Playable的作用

从动画系统的角度看，Playable 主要解决几件事：

替代 Legacy Animation，但保留 Mecanim 的高级能力
动画重定向、BlendTree、AvatarMask 等能力本来封装在 Animator 体系里。Playable 提供更底层的接口，既能自建动画系统，又能继续用这些特性。
不依赖 AnimatorController 也能播放动画
有些场景只需要“播几个 Clip + 做混合”，维护复杂的 AnimatorController 和状态机并不划算。Playable 允许运行时直接搭图，按需添加节点。
更灵活的动态混合
节点可随时增删，权重可按帧调整，不会被 Animator 状态机结构限制。
理解与扩展 Timeline 的基础
Timeline 运行时同样是构建 PlayableGraph。掌握 Playable，有助于看懂 Timeline 的结构与源码，也更容易做自定义轨道和行为。

Playable术语与语境

后面会频繁出现包含 Playable 的词，所以我们需要把常见语境对齐，避免混淆：

Playable 系统：指 Unity 引擎 C++ 端关于 Playable 的整套能力，包含 Playable/PlayableOutput 的创建与连接、PlayableGraph 的构建、运行、销毁等。
Playable API：指 Playable 系统对 C# 端开放的接口。
PlayableGraph：图的控制者，负责创建、连接并驱动 Playable/PlayableOutput。
Playable 节点：Graph 中的数据生产与传递节点，包含叶子节点、Mixer、Layer 等，负责处理数据与权重混合。
PlayableOutput：Graph 中的输出节点，把 Playable 传递的数据交给具体 target（Animator / AudioSource 等）执行。
Playable（泛指）：
- 在 Graph 语境里通常指“Playable 节点”；
- 在源码语境里通常指 Playable 结构体本身；
- 在 Timeline 语境里更多指由资产创建出来的具体 Playable（例如某个 Clip 对应的 Playable）。
PlayableAsset：可创建 Playable 的资产或其运行时实例，TimelineAsset、TrackAsset、各类 ClipAsset 都属于这一类。
Playable Clip：可播放片段，比如 AnimationClip、AudioClip、Prefab 等。

下面几项与 Timeline 体系关联更密切：

TrackAsset：特殊的 PlayableAsset，在 Timeline 窗口中一般称作轨道；每条轨道可以放多个 Clip（PlayableClipAsset），运行时通常创建 MixerPlayable 来混合这些 Clip 对应的 Playable。
PlayableBinding：绑定 Track 与最终运行数据的 target，用于创建 PlayableOutput。
PlayableDirector：控制 PlayableAsset，负责创建 PlayableGraph 并驱动 Timeline 运行。

Playable的三个重要组成部分：PlayableGraph、Playable和PlayableOutput

PlayableGraph：图的“容器”和调度者

管理职责：
- 这张图里有哪些 Playable 节点
- 节点之间如何连接
- 有哪些输出（PlayableOutput）
生命周期职责：
- 创建 / 销毁节点
- 播放 / 暂停 / Evaluate
常见使用步骤：
- PlayableGraph.Create("MyGraph") 创建图
- 在图上创建各种 Playable、PlayableOutput
- graph.Play() 开始播放
- graph.Destroy() 释放资源

Playable：图里真正干活的“节点”

Playable 是实现了 IPlayable 的 struct，代表一个“可播放单元”。

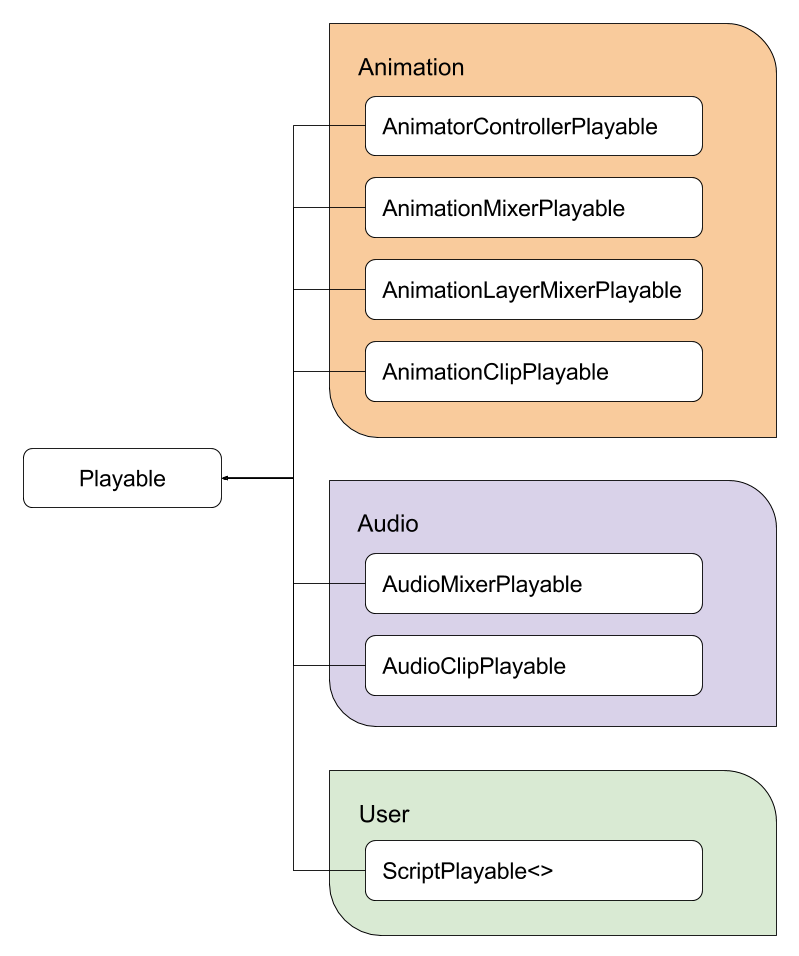

按功能大致分三类：
- 叶子节点：直接持有可播放内容
  - 例如 AnimationClipPlayable、AudioClipPlayable，内部封装一个动画或音频 Clip。
- Mixer 节点：负责对多个输入做混合
  - 例如 AnimationMixerPlayable、AnimationLayerMixerPlayable。
- 脚本节点：由脚本控制行为
  - 常用的是 ScriptPlayable<T>，配合 PlayableBehaviour 实现自定义逻辑。
节点之间通过输入/输出端口连接：
- 连接前需要保证 input / output 端口数量充足（SetInputCount / SetOutputCount 或 Create 时指定 inputCount）。
- 输入带权重（weight），用 SetInputWeight 控制混合比例。
- 不允许形成环路，否则 Graph 无法正确评估（Unity 也会提示/报错）。

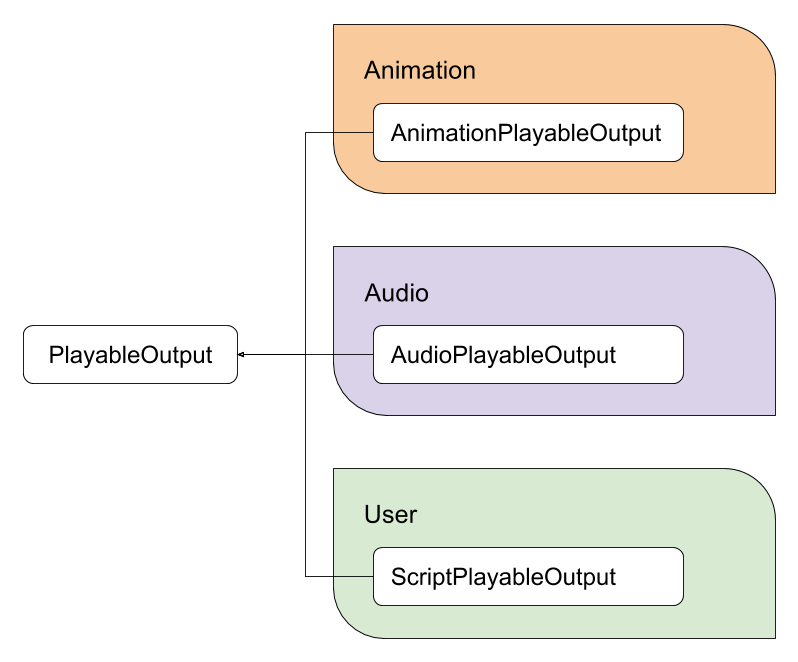

PlayableOutput：图的“出口”，输出数据

PlayableOutput 也是一个实现 IPlayableOutput 的 struct。
负责把图的结果“落到”场景对象上，例如：
- AnimationPlayableOutput → 绑定到 Animator
- AudioPlayableOutput → 绑定到 AudioSource
关键属性 / 方法：
- SetSourcePlayable(Playable value, int port)：指定输出来源节点。
- SetWeight(float value)：控制该输出在整体中的权重。
- 对动画、音频输出，通常还有 target 属性，用于绑定具体组件。

ScriptPlayable 与 PlayableBehaviour : 自定义节点必备类

PlayableBehaviour

Playable行为基类，内部定义了一系列回调：OnGraphStart/Stop、OnPlayableCreate/Destroy、OnBehaviourPlay/Pause、PrepareFrame、ProcessFrame 等。
可以把它理解成“这个节点在每一帧、图开始/结束等时刻要做什么”。它更像是挂在 Playable 节点上的 MonoBehaviour（类比用，并非完全等价）。

ScriptPlayable<T>

泛型 struct，内部持有 T : PlayableBehaviour。
通过 ScriptPlayable<T>.Create(graph, inputCount) 创建节点，再用 GetBehaviour() 取得 T 实例并编写逻辑。
ScriptPlayable + PlayableBehaviour 组合起来，就能实现“自定义 Playable 节点”。

后续如果要做“自定义 Timeline 轨道”，或“根据游戏状态驱动 UI / 音效 / 镜头”等逻辑节点，基本都会围绕这两个类展开。

Animator、Timeline 与 Playable 的关系

Animator Controller 可以看作是“基于 PlayableGraph 封装出的动画状态机编辑器”。
Timeline 资产运行时由 PlayableDirector 基于 TimelineAsset 构建 PlayableGraph：
- 根节点是 TimelinePlayable
- 下层是各 Track 对应的 Mixer / Layer 节点
- 最底层是每个 Clip 对应的 Playable
- 最右侧通过 PlayableOutput 绑定到 Animator / AudioSource / PlayableDirector（子 Timeline）等

因此 Playable 更像底层基础设施，Animator / Timeline 则是上层工具。

Playable常见使用场景预览

简单播放动画
不创建 AnimatorController，直接用 AnimationClipPlayable + AnimationPlayableOutput 驱动角色动画。
动态混合多个动画
使用 AnimationMixerPlayable 混合走路 / 跑步 / 攻击动画，每帧按速度、状态调整权重。
分层动画控制
使用 AnimationLayerMixerPlayable 做上下半身分离、局部覆盖（配合 AvatarMask）。
自定义逻辑节点
用 ScriptPlayable + PlayableBehaviour 实现“镜头抖动”“按节奏触发事件”“根据游戏数据控制 Timeline”等。
扩展 Timeline 功能
自定义 Track / Clip / Playable，为 Timeline 增加新类型轨道（如控制特效参数、角色属性、剧情逻辑等）。
基于 Timeline 的编辑器工具
例如过场编辑器、技能编辑器等。

PlayableGraph Visualizer

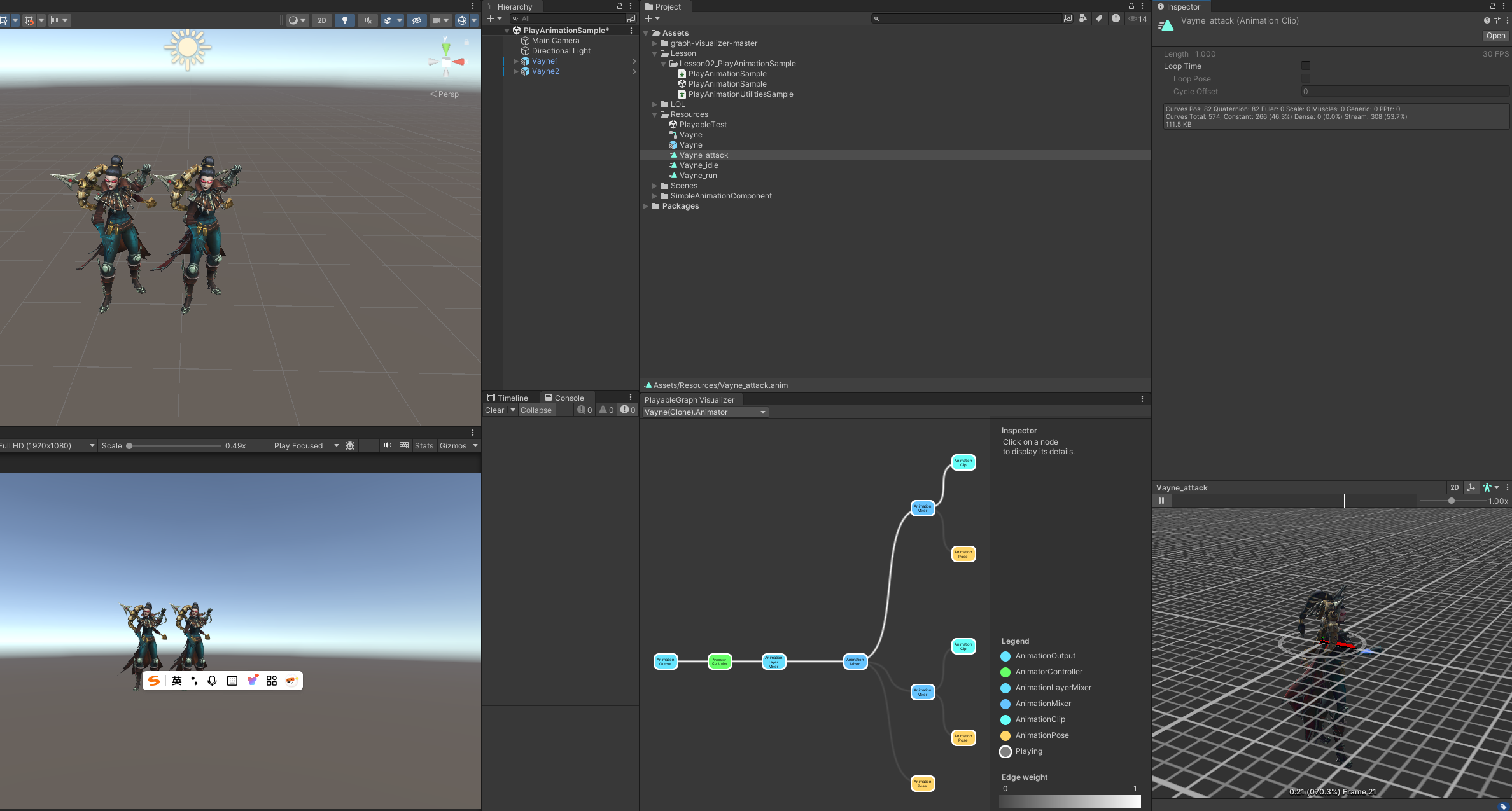

PlayableGraph Visualizer 是官方提供的可视化工具。通过 github 下载。导入后在 Window > PlayableGraph Visualizer 打开窗口。

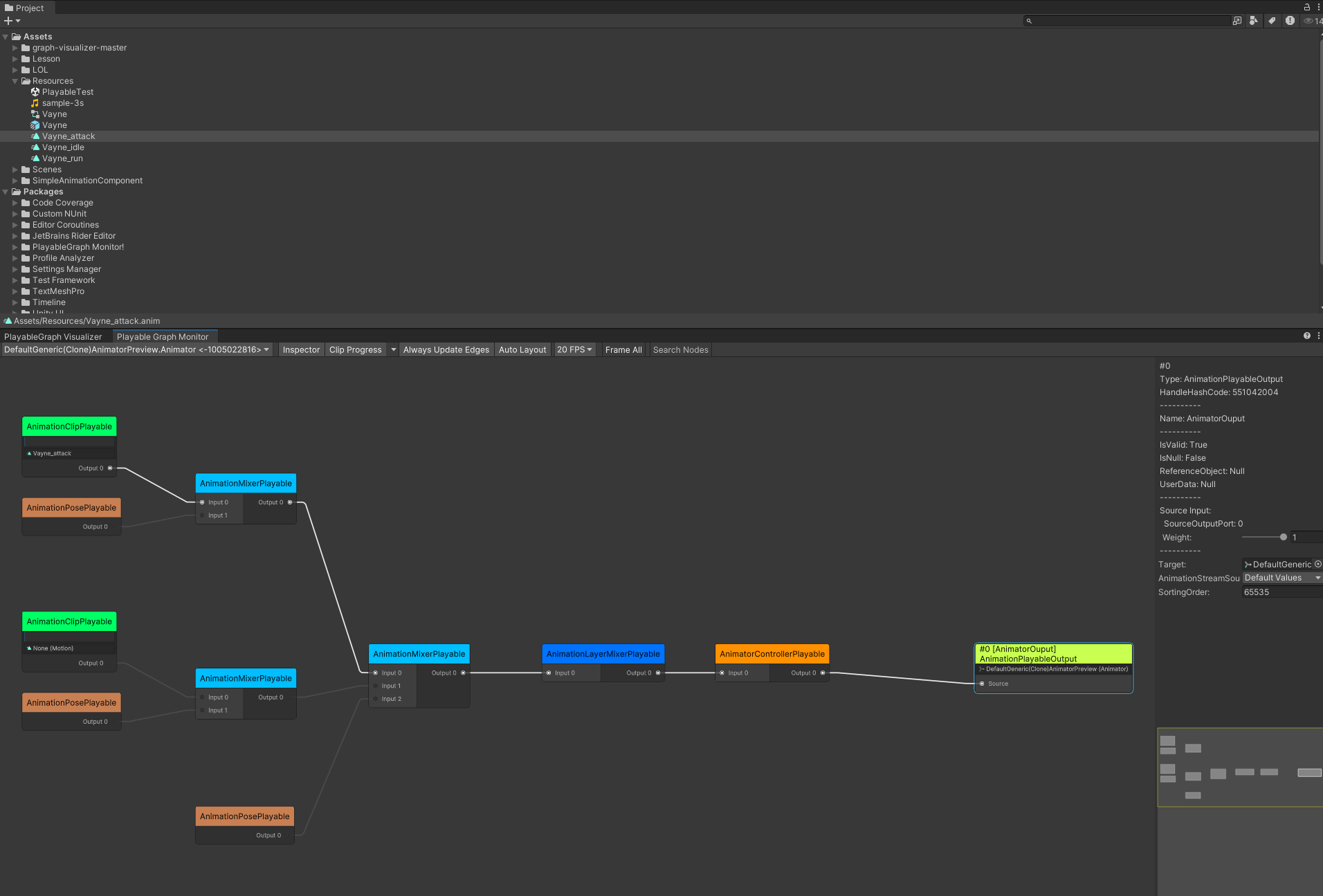

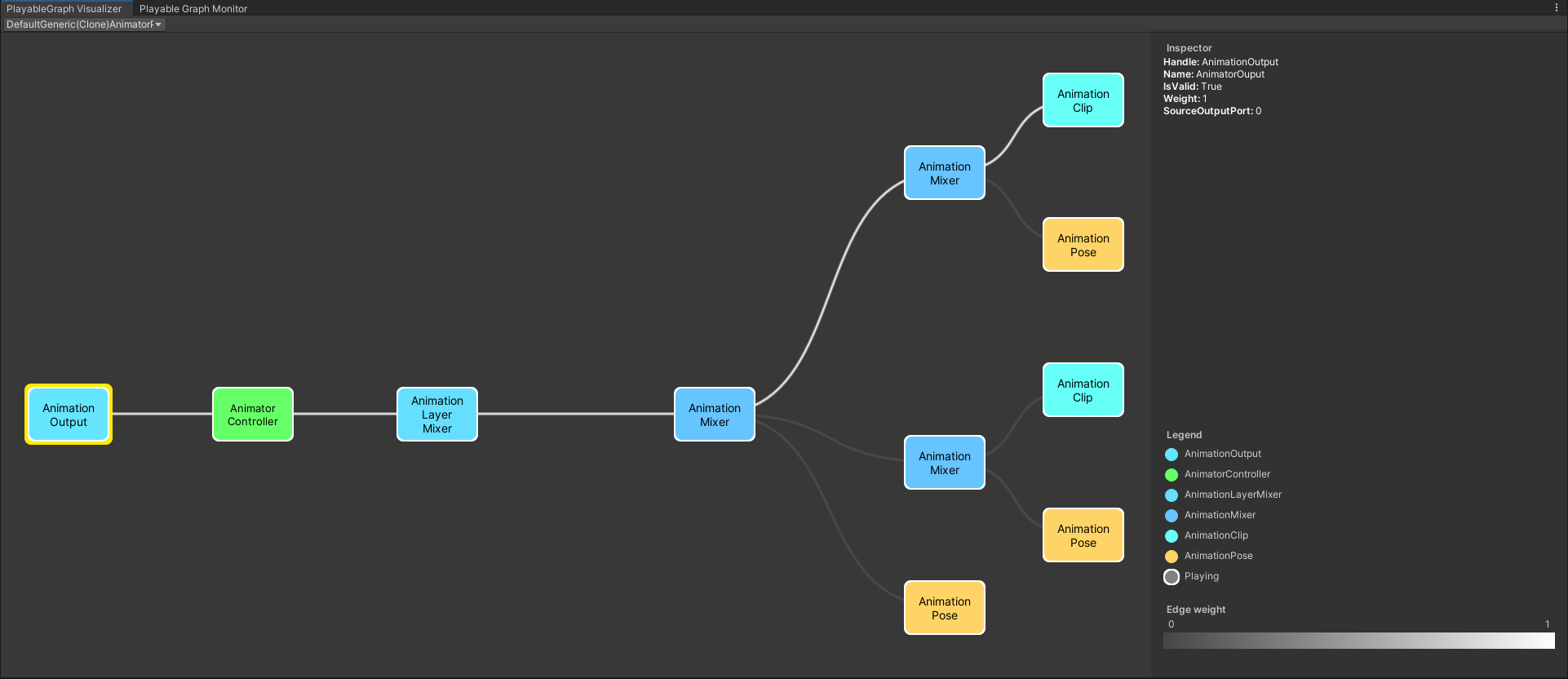

选中一个动画 Clip，即可在窗口中直观看到 Graph 的结构。

UnityPlayableGraphMonitorTool

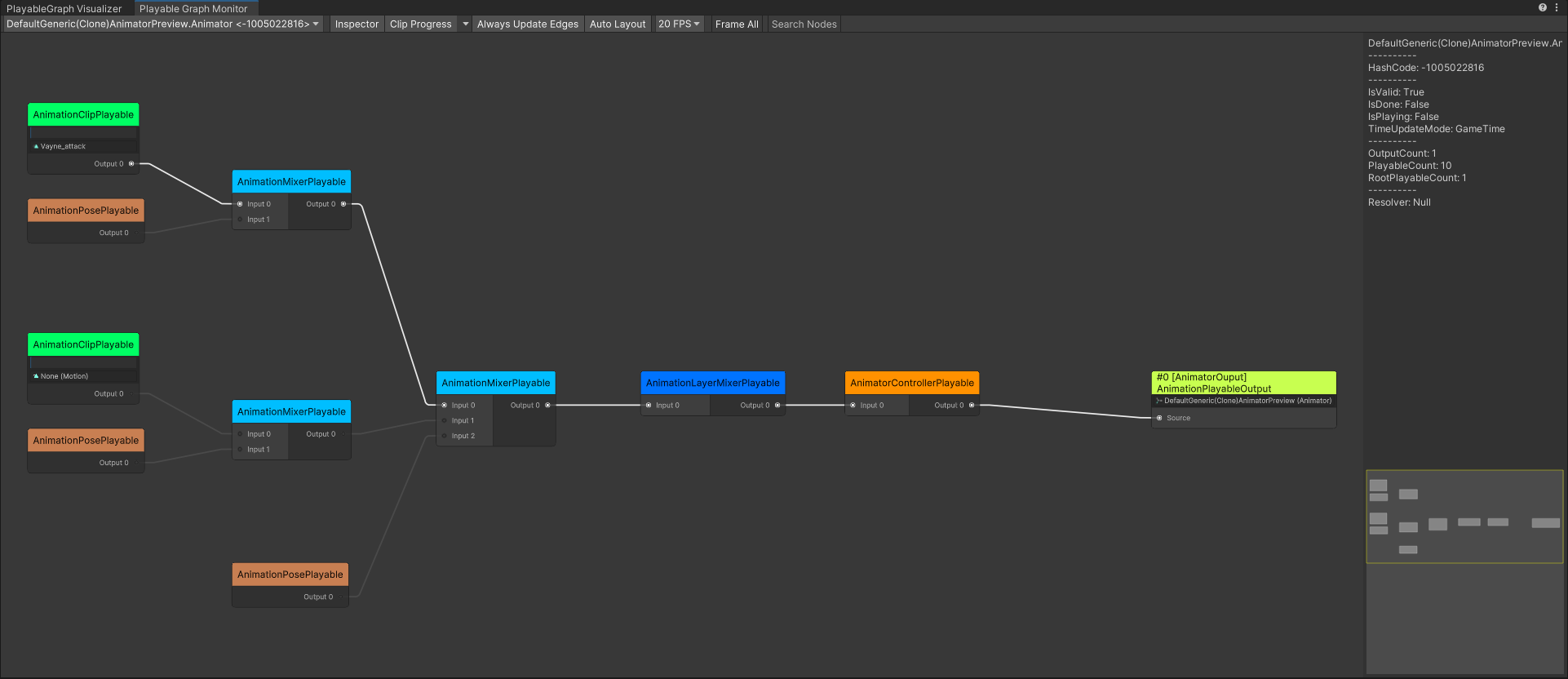

UnityPlayableGraphMonitorTool是一个社区插件，用来观察运行中的 PlayableGraph。仓库地址：通过 github 下载

安装步骤（OpenUPM Scoped Registry）

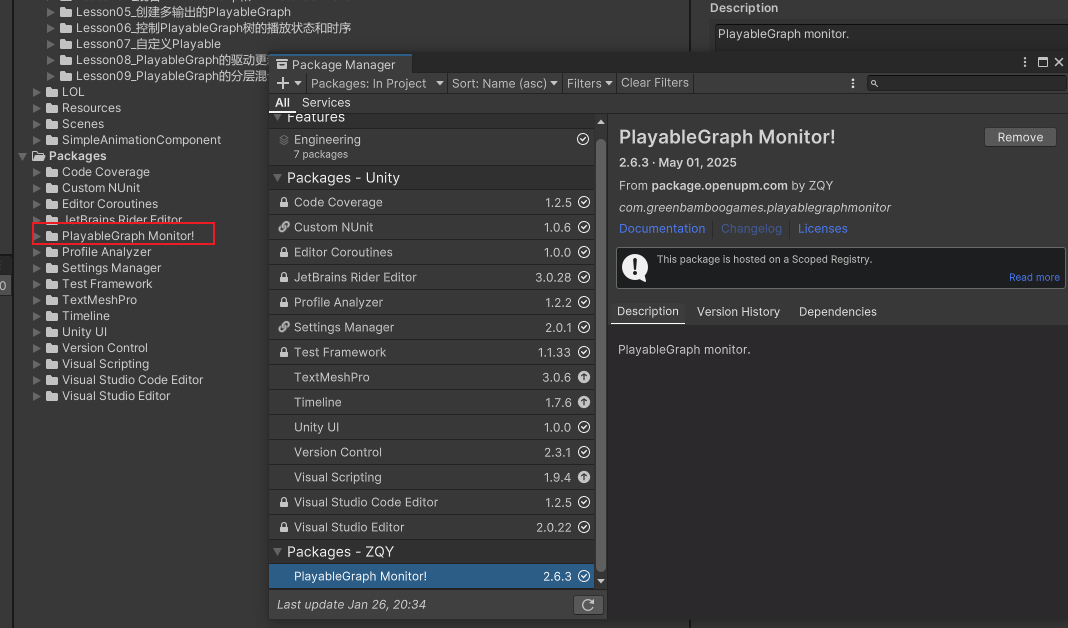

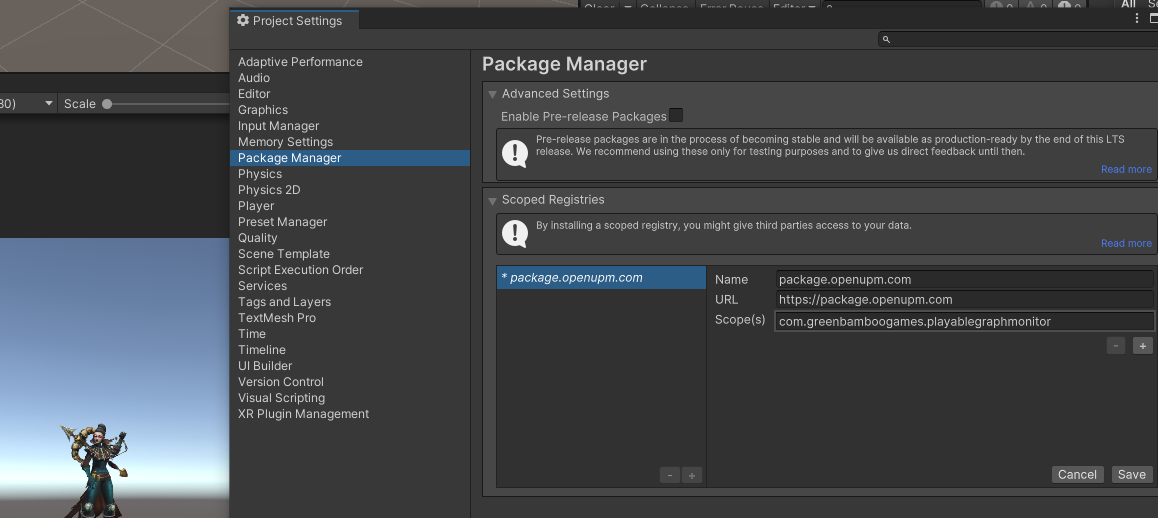

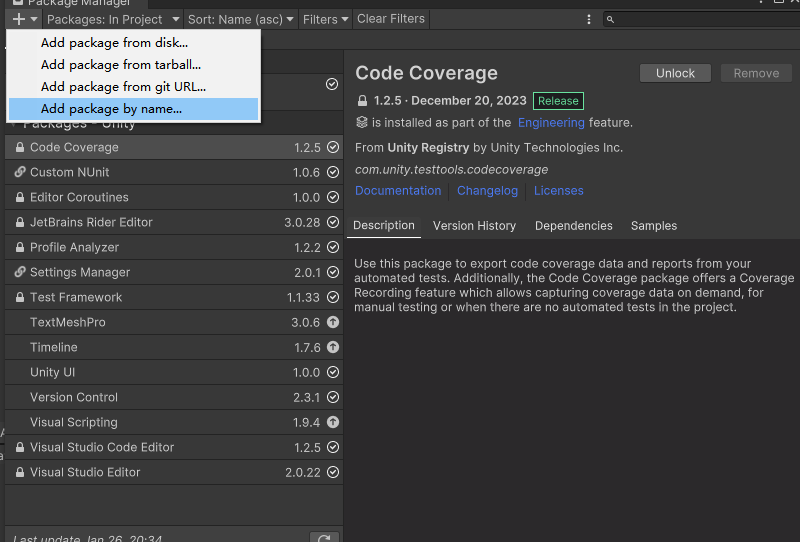

打开 Edit > Project Settings > Package Manager，添加或编辑 OpenUPM Registry：
- Name: package.openupm.com
- URL: https://package.openupm.com
- Scope(s): com.greenbamboogames.playablegraphmonitor
