  1. 3.Playable创建动画混合树
    1. 3.1 知识点
      1. 思路和步骤
      2. 代码实现
        1. 步骤1：创建图并设置更新模式
        2. 步骤2：创建动画输出
        3. 步骤3：创建混合器节点
        4. 步骤4：将混合器连接到输出
        5. 步骤5：创建动画剪辑节点
        6. 步骤6：连接动画剪辑到混合器
        7. 步骤7：播放图
        8. 步骤8：设置混合权重（在 Update 中）
        9. 步骤9：清理资源
      3. 效果展示
    2. 3.2 知识点代码
      1. MixAnimationSample.cs

3.Playable创建动画混合树

3.1 知识点

思路和步骤

用 Playable API 创建动画混合树，可以理解为：创建一个混合器节点，把多个动画 Clip 接进去，用权重控制混合比例。

核心步骤：

  • 创建图并设置更新模式
  • 创建动画输出，绑定到 Animator
  • 创建混合器节点（两种创建方式）
  • 将混合器连接到输出
  • 创建动画剪辑节点
  • 连接动画剪辑到混合器（两种连接方式）
  • 播放图
  • 在 Update 中动态设置混合权重
  • 清理资源

代码实现

步骤1：创建图并设置更新模式

// 创建 Playable 图 并设置更新模式为 GameTime
playableGraph = PlayableGraph.Create();
playableGraph.SetTimeUpdateMode(DirectorUpdateMode.GameTime);

先创建 PlayableGraph，并设置时间更新模式为游戏时间。

步骤2：创建动画输出

// 创建动画输出，连接到 Animator 组件
AnimationPlayableOutput animationPlayableOutput =
    AnimationPlayableOutput.Create(playableGraph, "VayneMixIdleAndRun", GetComponent<Animator>());

创建动画输出节点，绑定到场景中的 Animator 组件，混合后的动画结果就能应用到角色上了。

步骤3：创建混合器节点

创建混合器有两种方式，差别主要在“输入端口数什么时候确定”：

方式1：创建时指定输入端口数

// 方式1：创建时指定输入端口数（使用 Connect 方法连接时需要）
animationMixerPlayable = AnimationMixerPlayable.Create(playableGraph, 2);

创建时直接指定输入端口数量（这里是 2 个），适合用 Connect() 这种需要明确端口索引的连接方式。

方式2：创建时不指定输入端口数

// 方式2：创建时不指定输入端口数（使用 AddInput 方法时会自动添加输入端口）
animationMixerPlayable = AnimationMixerPlayable.Create(playableGraph);

创建时不指定输入端口数，用 AddInput() 时会自动追加输入端口（按调用顺序往后排）。如果要用 Connect()，也可以创建后再设置端口数：

animationMixerPlayable.SetInputCount(2);

步骤4：将混合器连接到输出

// 将混合器设置为输出源
animationPlayableOutput.SetSourcePlayable(animationMixerPlayable);

把混合器设置为输出的数据源，混合后的结果就会写回 Animator。

步骤5：创建动画剪辑节点

// 创建两个动画剪辑的可播放项
AnimationClipPlayable clipIdlePlayable = AnimationClipPlayable.Create(playableGraph, clipIdle);
AnimationClipPlayable clipRunPlayable = AnimationClipPlayable.Create(playableGraph, clipRun);

把要混合的动画剪辑包装成 Playable 节点，每个 Clip 对应一个 AnimationClipPlayable。

步骤6：连接动画剪辑到混合器

连接动画剪辑到混合器也有两种方式：

方式1：使用 Connect 方法连接

// 方式1：使用 Connect 方法连接（需要先设置输入端口数）
// Connect 参数说明：
// 参数1：源 Playable（要连接的动画剪辑可播放项）
// 参数2：源输出端口（0 - AnimationClipPlayable 只有一个输出端口）
// 参数3：目标 Playable（animationMixerPlayable - 混合器）
// 参数4：目标输入端口（混合器的输入端口索引，0 或 1）
playableGraph.Connect(clipIdlePlayable, 0, animationMixerPlayable, 0);
playableGraph.Connect(clipRunPlayable, 0, animationMixerPlayable, 1);

用 Connect() 需要先设置混合器的输入端口数，并手动指定目标输入端口索引。连接时不会设置初始权重，需要自己补。

方式2：使用 AddInput 方法连接

// 方式2：使用 AddInput 方法连接（会自动添加输入端口，按顺序添加）
// AddInput 参数说明：
// 参数1：源 Playable（要连接的动画剪辑可播放项）
// 参数2：源输出端口（0 - AnimationClipPlayable 只有一个输出端口）
// 参数3：初始权重值（连接时的初始混合权重）
// 注意：AddInput 会按顺序自动添加输入端口，第一个 AddInput 对应索引 0，第二个对应索引 1
animationMixerPlayable.AddInput(clipIdlePlayable, 0, 1.0f - weight);
animationMixerPlayable.AddInput(clipRunPlayable, 0, weight);

AddInput() 会自动添加输入端口，按顺序分配索引（第一个为 0，第二个为 1）。连接时还能设置初始权重，代码更简洁，绝大多数场景够用。

步骤7：播放图

// 播放该图
playableGraph.Play();

开始播放图，之后每帧 Unity 会自动更新并应用到 Animator。

步骤8：设置混合权重（在 Update 中）

void Update()
{
    // 限制权重值在 0-1 范围内
    weight = Mathf.Clamp01(weight);

    // 设置混合器输入权重，要先传入索引
    // clipIdle 的权重为 (1 - weight)，clipRun 的权重为 weight
    // 如果权重加起来不为1，可能导致动画的播放速度异常（总和小于1会变慢，大于1则会变快）
    animationMixerPlayable.SetInputWeight(0, 1.0f - weight);
    animationMixerPlayable.SetInputWeight(1, weight);
}

在 Update() 中动态调整权重，实现平滑过渡。用 Mathf.Clamp01() 限制权重在 0-1 范围内。

注意：权重总和建议保持为 1。总和不为 1 时混合结果会被整体缩小或放大，姿态贡献不容易直观判断，实战中一般会做归一化。

步骤9：清理资源

void OnDisable()
{
    // 销毁该图创建的所有可播放项和输出
    playableGraph.Destroy();
}

组件禁用时调用 Destroy() 释放所有资源，包括节点和输出，避免内存泄漏。建议放在 OnDisable()，组件被禁用时就能及时释放。

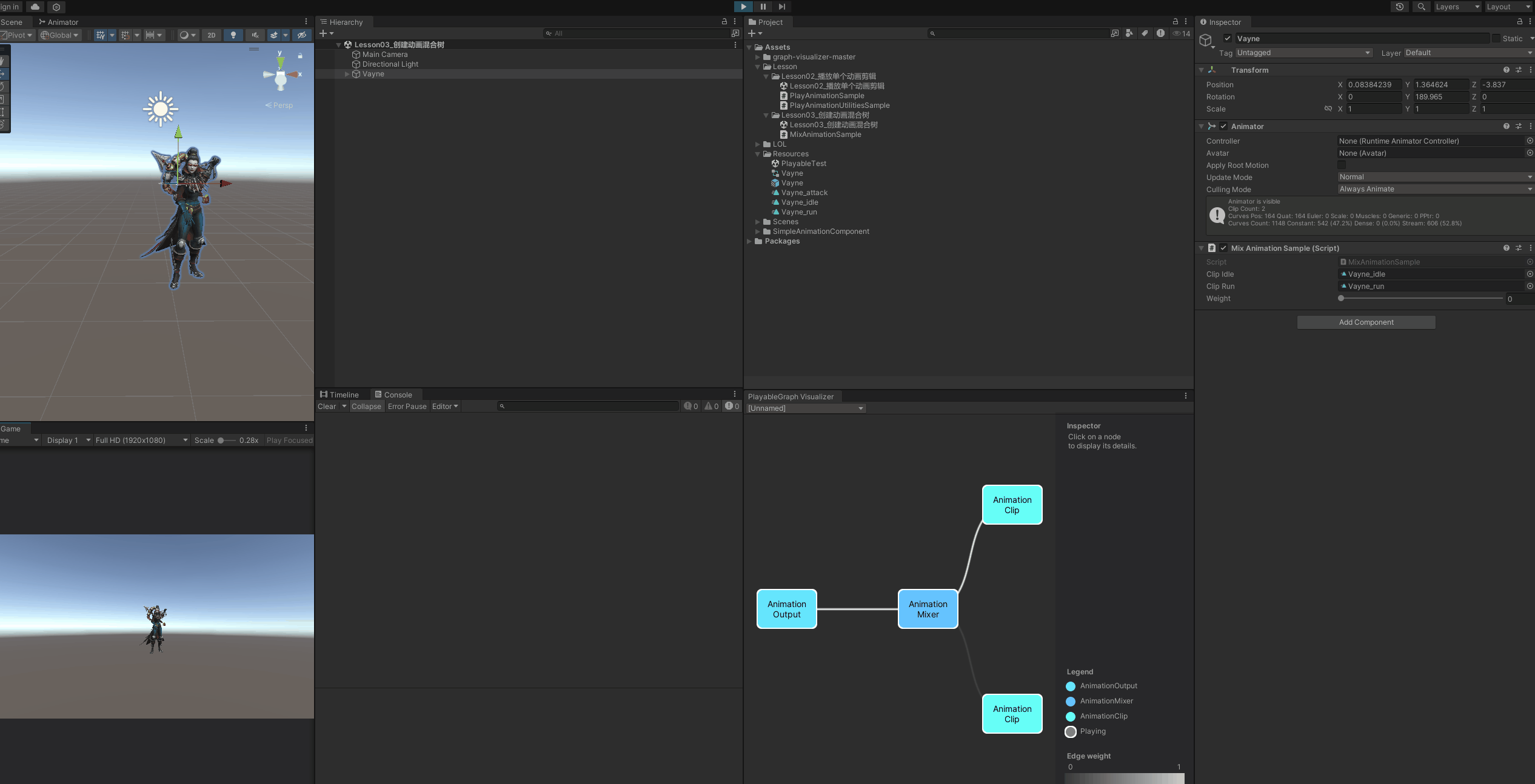

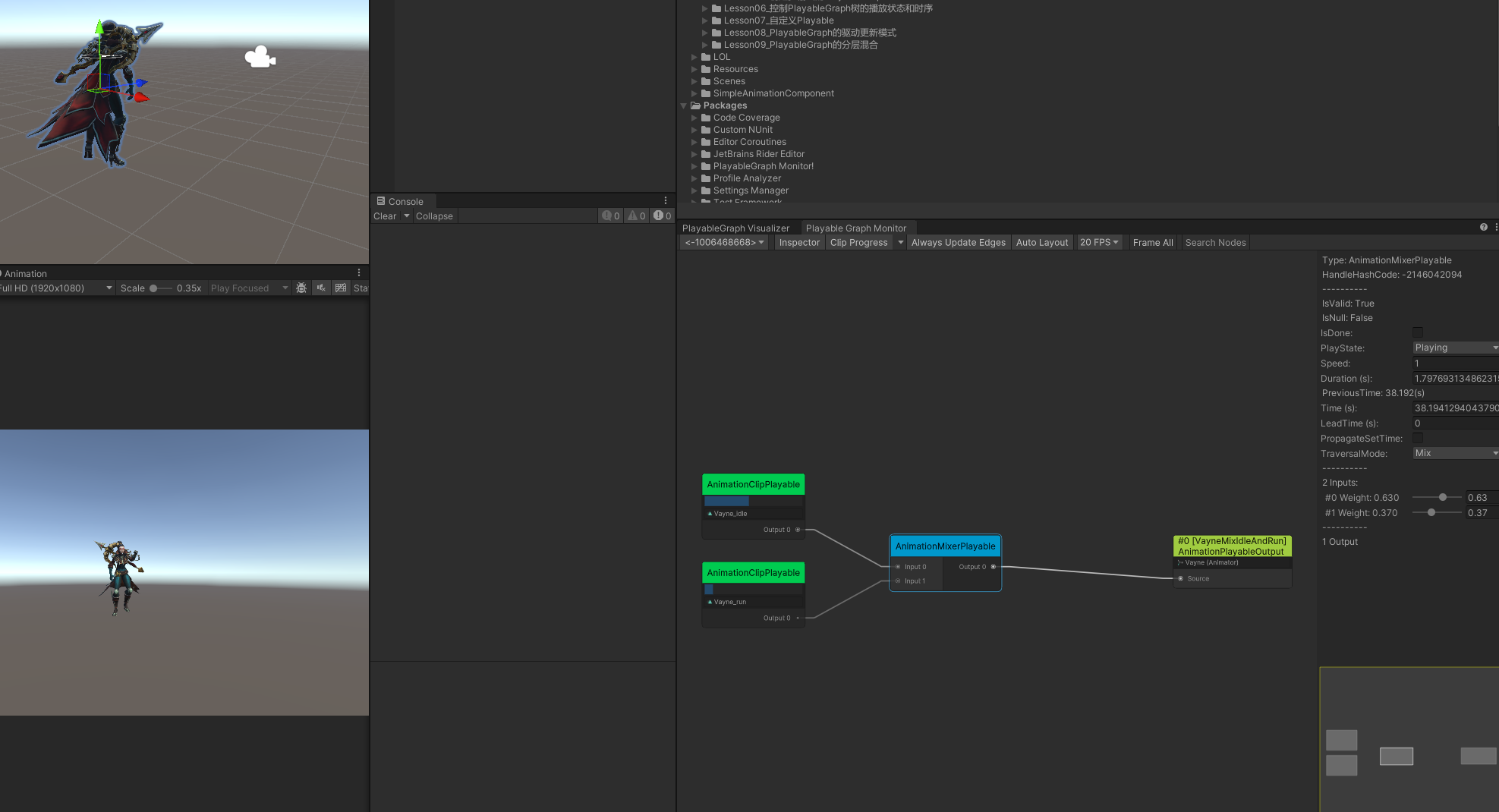

效果展示


3.2 知识点代码

MixAnimationSample.cs

using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.Animations;

/// <summary>
/// 动画混合树示例组件
/// 该组件演示了如何使用 animationMixerPlayable 混合两个动画剪辑
/// 通过调整 weight 参数可以控制两个动画的混合比例
/// </summary>
[RequireComponent(typeof(Animator))]
public class MixAnimationSample : MonoBehaviour
{
    /// <summary>
    /// 第一个动画剪辑
    /// </summary>
    public AnimationClip clipIdle;

    /// <summary>
    /// 第二个动画剪辑
    /// </summary>
    public AnimationClip clipRun;

    /// <summary>
    /// 混合权重值，范围 0-1
    /// 0 表示完全播放 clipIdle，1 表示完全播放 clipRun
    /// </summary>
    [Range(0f, 1f)] public float weight;

    /// <summary>
    /// Playable 图，用于管理动画播放流程
    /// </summary>
    PlayableGraph playableGraph;

    /// <summary>
    /// 动画混合器，用于混合两个动画剪辑
    /// </summary>
    AnimationMixerPlayable animationMixerPlayable;

    /// <summary>
    /// 初始化并创建动画混合树
    /// </summary>
    void Start()
    {
        // 创建 Playable 图 并设置更新模式为 GameTime
        playableGraph = PlayableGraph.Create();
        playableGraph.SetTimeUpdateMode(DirectorUpdateMode.GameTime);

        // 创建动画输出，连接到 Animator 组件
        AnimationPlayableOutput animationPlayableOutput =
            AnimationPlayableOutput.Create(playableGraph, "VayneMixIdleAndRun", GetComponent<Animator>());

        // 创建混合器
        // 方式1：创建时指定输入端口数（使用 Connect 方法连接时需要）
        // animationMixerPlayable = AnimationMixerPlayable.Create(playableGraph, 2);

        // 方式2：创建时不指定输入端口数（使用 AddInput 方法时会自动添加输入端口）
        animationMixerPlayable = AnimationMixerPlayable.Create(playableGraph);
        // 当然不用AddInput用Connect的话也可以在创建后设置输入端口数
        // animationMixerPlayable.SetInputCount(2);

        // 将混合器设置为输出源
        animationPlayableOutput.SetSourcePlayable(animationMixerPlayable);

        // 创建两个动画剪辑的可播放项
        AnimationClipPlayable clipIdlePlayable = AnimationClipPlayable.Create(playableGraph, clipIdle);
        AnimationClipPlayable clipRunPlayable = AnimationClipPlayable.Create(playableGraph, clipRun);

        // 方式1：使用 Connect 方法连接（需要先设置输入端口数）
        // Connect 参数说明：
        // 参数1：源 Playable（要连接的动画剪辑可播放项）
        // 参数2：源输出端口（0 - AnimationClipPlayable 只有一个输出端口，将动画剪辑的输出连接到混合器的输入端口）
        // 参数3：目标 Playable（animationMixerPlayable - 混合器）
        // 参数4：目标输入端口（混合器的输入端口索引，0 或 1）
        // playableGraph.Connect(clipIdlePlayable, 0, animationMixerPlayable, 0);
        // playableGraph.Connect(clipRunPlayable, 0, animationMixerPlayable, 1);

        // 方式2：使用 AddInput 方法连接（会自动添加输入端口，按顺序添加）
        // AddInput 参数说明：
        // 参数1：源 Playable（要连接的动画剪辑可播放项）
        // 参数2：源输出端口（0 - AnimationClipPlayable 只有一个输出端口）
        // 参数3：初始权重值（连接时的初始混合权重）
        // 注意：AddInput 会按顺序自动添加输入端口，第一个 AddInput 对应索引 0，第二个对应索引 1
        animationMixerPlayable.AddInput(clipIdlePlayable, 0, 1.0f - weight);
        animationMixerPlayable.AddInput(clipRunPlayable, 0, weight);


        // 播放该图
        playableGraph.Play();
    }

    /// <summary>
    /// 每帧更新混合权重
    /// 根据 weight 值动态调整两个动画的混合比例
    /// </summary>
    void Update()
    {
        // 限制权重值在 0-1 范围内
        weight = Mathf.Clamp01(weight);

        // 设置混合器输入权重，要先传入索引
        // clipIdle 的权重为 (1 - weight)，clipRun 的权重为 weight
        // 权重总和建议保持为 1，不然混合结果的观感容易怪（整体被稀释/放大）
        animationMixerPlayable.SetInputWeight(0, 1.0f - weight);
        animationMixerPlayable.SetInputWeight(1, weight);
    }

    /// <summary>
    /// 组件禁用时清理资源，销毁 Playable 图及其所有可播放项和输出
    /// </summary>
    void OnDisable()
    {
        // 销毁该图创建的所有可播放项和输出
        playableGraph.Destroy();
    }
}
