5.Playable创建多输出的PlayableGraph

---

5.1 知识点

思路和步骤

用 Playable API 创建多输出的 PlayableGraph，核心就是：一张图里挂多个输出口，分别绑定 Animator 和 AudioSource，让动画与音频同步驱动。

核心步骤：

• 创建图并设置更新模式
• 创建动画输出和音频输出（分别绑定到 Animator 和 AudioSource）
• 创建动画剪辑和音频剪辑节点
• 连接节点到对应的输出
• 播放图
• 清理资源

代码实现

步骤1：创建图并设置更新模式

// 创建 Playable 图并设置更新模式为 GameTime
playableGraph = PlayableGraph.Create();
playableGraph.SetTimeUpdateMode(DirectorUpdateMode.GameTime);

先创建 PlayableGraph，并设置时间更新模式为游戏时间。

步骤2：创建动画输出和音频输出

// 创建动画输出，连接到 Animator 组件
AnimationPlayableOutput animationPlayableOutput =
    AnimationPlayableOutput.Create(playableGraph, "Animation", GetComponent<Animator>());

// 创建音频输出，连接到 AudioSource 组件
AudioPlayableOutput audioPlayableOutput =
    AudioPlayableOutput.Create(playableGraph, "Audio", GetComponent<AudioSource>());

创建两个输出节点：动画输出绑到 Animator，音频输出绑到 AudioSource。一张图同时驱动两路输出。

步骤3：创建动画剪辑和音频剪辑节点

// 创建动画剪辑的可播放项
AnimationClipPlayable animationClipPlayable = AnimationClipPlayable.Create(playableGraph, animationClip);

// 创建音频剪辑的可播放项
// AudioClipPlayable.Create 参数说明：
// 参数1：PlayableGraph（要创建的图）
// 参数2：AudioClip（要播放的音频剪辑）
// 参数3：loop（是否循环播放，true 表示循环）
AudioClipPlayable audioClipPlayable = AudioClipPlayable.Create(playableGraph, audioClip, true);

把动画剪辑和音频剪辑都包装成 Playable 节点。AudioClipPlayable.Create() 的第三个参数控制是否循环播放。

步骤4：连接节点到对应的输出

// 将可播放项连接到对应的输出
animationPlayableOutput.SetSourcePlayable(animationClipPlayable);
audioPlayableOutput.SetSourcePlayable(audioClipPlayable);

把动画剪辑节点接到动画输出，音频剪辑节点接到音频输出。图开始播放后，两路同步更新。

步骤5：播放图

// 播放该图
playableGraph.Play();

开始播放图，之后每帧 Unity 会自动更新，动画与音频同步推进。

步骤6：清理资源

void OnDisable()
{
    // 销毁该图创建的所有可播放项和输出
    playableGraph.Destroy();
}

组件禁用时调用 Destroy() 释放资源（节点与输出），避免泄漏。建议放在 OnDisable()，禁用时即可释放。

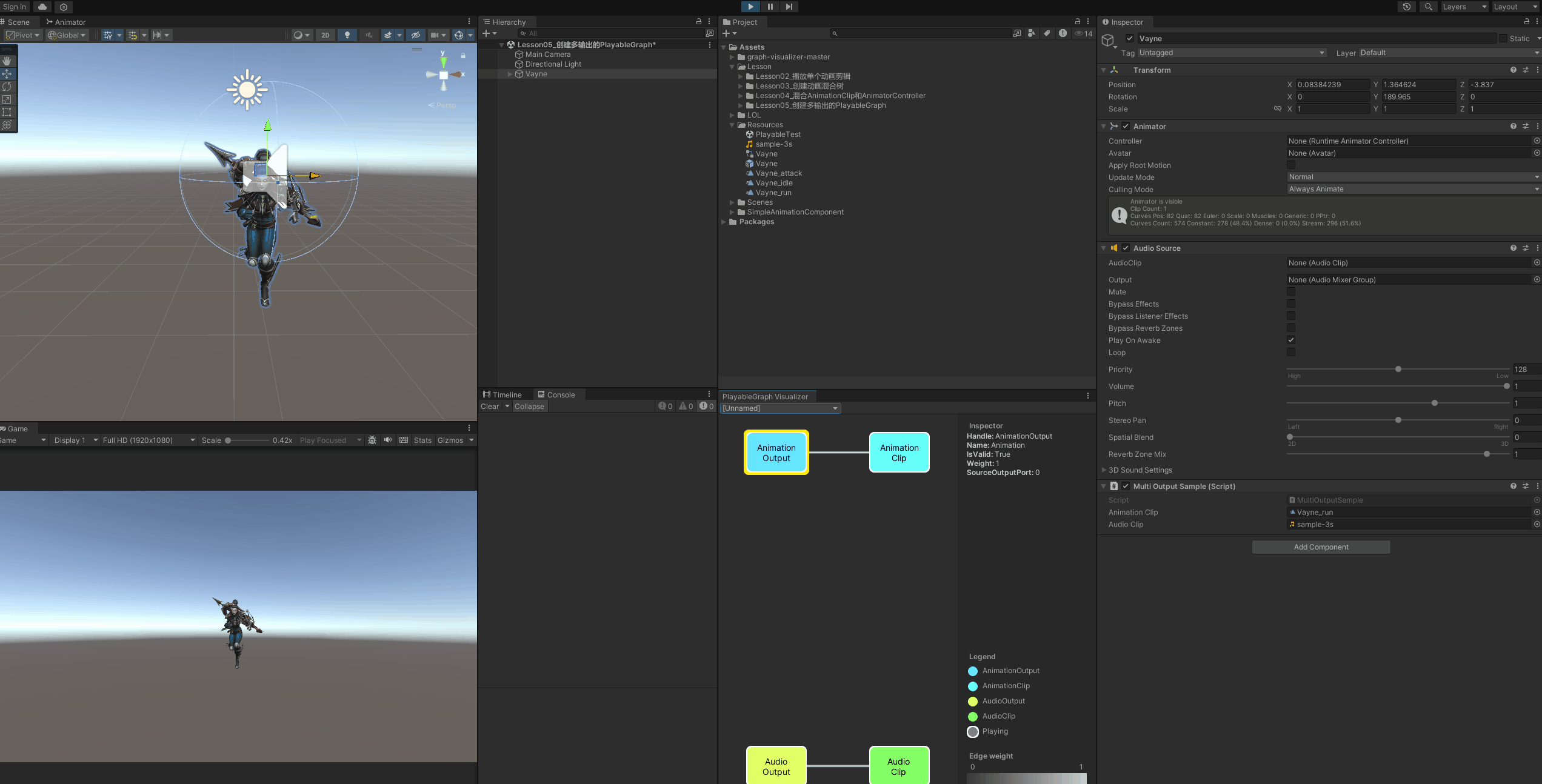

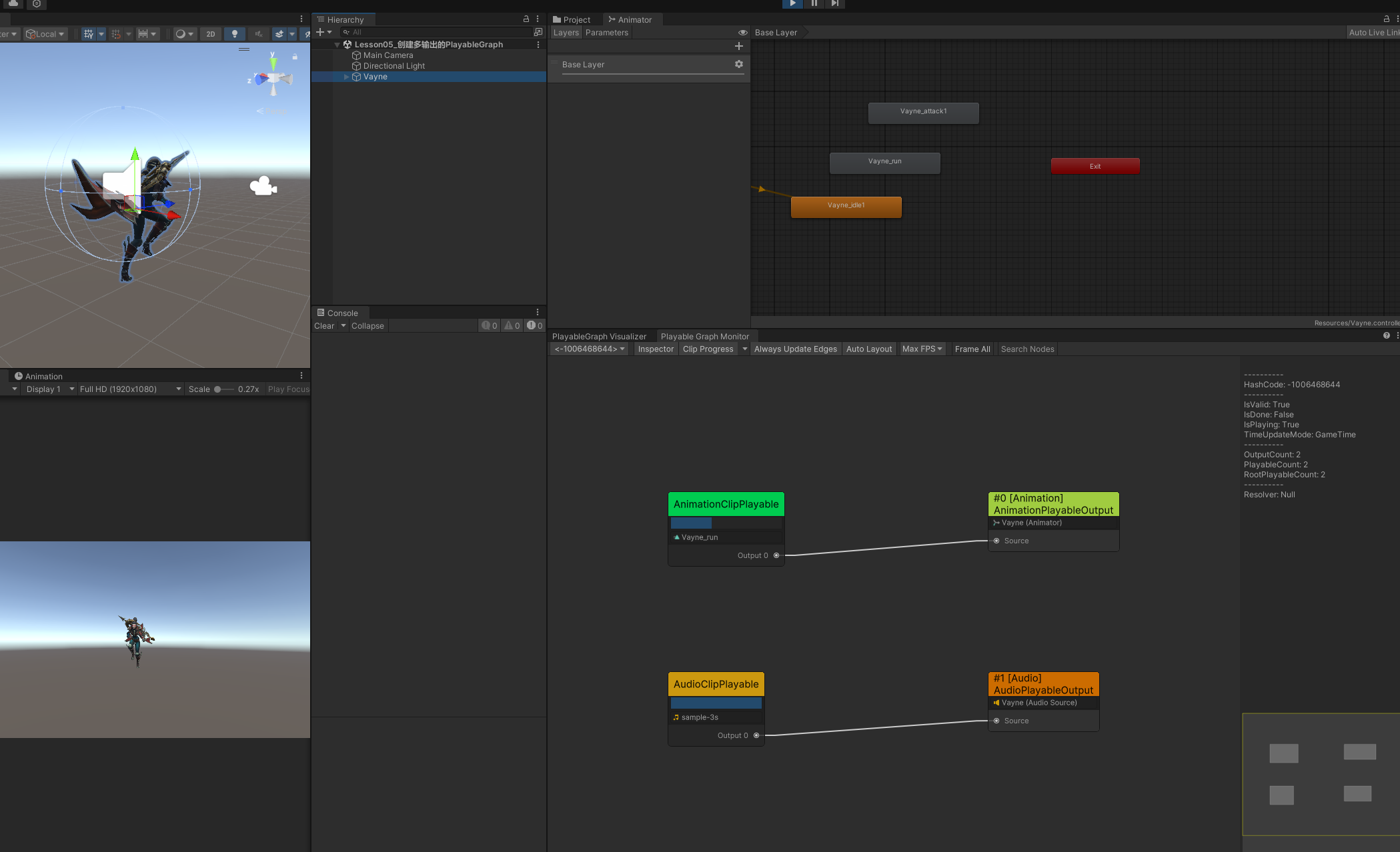

效果展示

---

5.2 知识点代码

MultiOutputSample.cs

using UnityEngine;
using UnityEngine.Animations;
using UnityEngine.Audio;
using UnityEngine.Playables;

/// <summary>
/// 多输出 PlayableGraph 示例组件
/// 该组件演示了如何创建一个包含多个输出的 PlayableGraph
/// 同时输出动画和音频，实现动画与音频的同步播放
/// </summary>
[RequireComponent(typeof(Animator))]
[RequireComponent(typeof(AudioSource))]
public class MultiOutputSample : MonoBehaviour
{
    /// <summary>
    /// 要播放的动画剪辑
    /// </summary>
    public AnimationClip animationClip;

    /// <summary>
    /// 要播放的音频剪辑
    /// </summary>
    public AudioClip audioClip;

    /// <summary>
    /// Playable 图，用于管理动画和音频播放流程
    /// </summary>
    PlayableGraph playableGraph;

    /// <summary>
    /// 初始化并创建多输出的 PlayableGraph
    /// </summary>
    void Start()
    {
        // 创建 Playable 图并设置更新模式为 GameTime
        playableGraph = PlayableGraph.Create();
        playableGraph.SetTimeUpdateMode(DirectorUpdateMode.GameTime);

        // 创建动画输出，连接到 Animator 组件
        AnimationPlayableOutput animationPlayableOutput =
            AnimationPlayableOutput.Create(playableGraph, "Animation", GetComponent<Animator>());

        // 创建音频输出，连接到 AudioSource 组件
        AudioPlayableOutput audioPlayableOutput =
            AudioPlayableOutput.Create(playableGraph, "Audio", GetComponent<AudioSource>());

        // 创建动画剪辑的可播放项
        AnimationClipPlayable animationClipPlayable = AnimationClipPlayable.Create(playableGraph, animationClip);

        // 创建音频剪辑的可播放项
        // AudioClipPlayable.Create 参数说明：
        // 参数1：PlayableGraph（要创建的图）
        // 参数2：AudioClip（要播放的音频剪辑）
        // 参数3：loop（是否循环播放，true 表示循环）
        AudioClipPlayable audioClipPlayable = AudioClipPlayable.Create(playableGraph, audioClip, true);

        // 将可播放项连接到对应的输出
        animationPlayableOutput.SetSourcePlayable(animationClipPlayable);
        audioPlayableOutput.SetSourcePlayable(audioClipPlayable);

        // 播放该图
        playableGraph.Play();
    }

    /// <summary>
    /// 组件禁用时清理资源，销毁 Playable 图及其所有可播放项和输出
    /// </summary>
    void OnDisable()
    {
        // 销毁该图创建的所有可播放项和输出
        playableGraph.Destroy();
    }
}

---

---
