  1. 6.Playable控制PlayableGraph树的播放状态和时序
    1. 6.1 知识点
      1. 思路和步骤
      2. 代码实现
        1. 步骤1：创建图并设置更新模式
        2. 步骤2：创建动画输出和混合器
        3. 步骤3：创建动画剪辑节点并连接到混合器
        4. 步骤4：播放图
        5. 步骤5：在 Update 中控制播放状态
        6. 步骤6：根据播放状态更新权重
        7. 步骤7：清理资源
      3. 效果展示
    2. 6.2 知识点代码
      1. PauseSubGraphAnimationSample.cs

6.Playable控制PlayableGraph树的播放状态和时序

6.1 知识点

思路和步骤

用 Playable API 控制 PlayableGraph 的播放状态和时序，重点集中在三件事：用 GetPlayState() 读状态，用 Play() / Pause() 切换播放，用 SetTime() 重置时间（例如从头再来）。

核心步骤：

  • 创建图并设置更新模式
  • 创建动画输出和混合器
  • 创建动画剪辑节点并连接到混合器
  • 播放图
  • 在 Update 中控制播放状态（获取状态、暂停/播放、重置时间）
  • 根据播放状态更新权重
  • 清理资源

代码实现

步骤1：创建图并设置更新模式

// 创建 Playable 图并设置更新模式为 GameTime
playableGraph = PlayableGraph.Create();
playableGraph.SetTimeUpdateMode(DirectorUpdateMode.GameTime);

先创建 PlayableGraph，并设置时间更新模式为游戏时间。

步骤2：创建动画输出和混合器

// 创建动画输出，连接到 Animator 组件
AnimationPlayableOutput animationPlayableOutput =
    AnimationPlayableOutput.Create(playableGraph, "Animation", GetComponent<Animator>());

// 创建混合器，支持 2 个输入
animationMixerPlayable = AnimationMixerPlayable.Create(playableGraph, 2);

// 将混合器设置为输出源
animationPlayableOutput.SetSourcePlayable(animationMixerPlayable);

创建动画输出节点并绑定 Animator。然后创建混合器，设置 2 个输入端口，并把混合器设为输出源。

步骤3：创建动画剪辑节点并连接到混合器

// 创建两个动画剪辑的可播放项
clipPlayable1 = AnimationClipPlayable.Create(playableGraph, clip1);
clipPlayable2 = AnimationClipPlayable.Create(playableGraph, clip2);

// 将两个动画剪辑连接到混合器的输入端口
playableGraph.Connect(clipPlayable1, 0, animationMixerPlayable, 0);
playableGraph.Connect(clipPlayable2, 0, animationMixerPlayable, 1);

// 设置混合器输入权重（两个动画各占 50%）
animationMixerPlayable.SetInputWeight(0, 0.5f);
animationMixerPlayable.SetInputWeight(1, 0.5f);

把两个动画剪辑包装成 Playable 节点，连接到混合器输入端口。初始权重各占 50%。

步骤4：播放图

// 播放该图
playableGraph.Play();

开始播放图，之后每帧 Unity 会自动更新并应用到 Animator。

步骤5：在 Update 中控制播放状态

void Update()
{
    // 检测数字键 1 按下，控制 clip1 的播放状态
    if (Input.GetKeyDown(KeyCode.Alpha1))
    {
        // 如果 clip1 正在播放，则暂停它
        if (clipPlayable1.GetPlayState() == PlayState.Playing)
        {
            clipPlayable1.Pause();
        }
        // 如果 clip1 已暂停，则恢复播放并重置时间
        else
        {
            clipPlayable1.Play();
            clipPlayable1.SetTime(0f);
        }
        // 更新权重，确保总和为 1
        UpdateWeights();
    }

    // 检测数字键 2 按下，控制 clip2 的播放状态
    if (Input.GetKeyDown(KeyCode.Alpha2))
    {
        // 如果 clip2 正在播放，则暂停它
        if (clipPlayable2.GetPlayState() == PlayState.Playing)
        {
            clipPlayable2.Pause();
        }
        // 如果 clip2 已暂停，则恢复播放并重置时间
        else
        {
            clipPlayable2.Play();
            clipPlayable2.SetTime(0f);
        }
        // 更新权重，确保总和为 1
        UpdateWeights();
    }
}

在 Update() 里检测按键并切换播放状态：先用 GetPlayState() 判断当前是否在播；在播就 Pause()，不在播就 Play()，同时 SetTime(0f) 让它从头开始。

步骤6：根据播放状态更新权重

void UpdateWeights()
{
    bool clip1Playing = clipPlayable1.GetPlayState() == PlayState.Playing;
    bool clip2Playing = clipPlayable2.GetPlayState() == PlayState.Playing;

    // 如果两个动画都在播放，各占 50%
    if (clip1Playing && clip2Playing)
    {
        animationMixerPlayable.SetInputWeight(0, 0.5f);
        animationMixerPlayable.SetInputWeight(1, 0.5f);
    }
    // 如果只有 clip1 在播放，clip1 权重为 1.0，clip2 权重为 0
    else if (clip1Playing && !clip2Playing)
    {
        animationMixerPlayable.SetInputWeight(0, 1.0f);
        animationMixerPlayable.SetInputWeight(1, 0f);
    }
    // 如果只有 clip2 在播放，clip2 权重为 1.0，clip1 权重为 0
    else if (!clip1Playing && clip2Playing)
    {
        animationMixerPlayable.SetInputWeight(0, 0f);
        animationMixerPlayable.SetInputWeight(1, 1.0f);
    }
    // 如果两个都暂停，这里简单回到均分（看起来更“中性”）
    else
    {
        animationMixerPlayable.SetInputWeight(0, 0.5f);
        animationMixerPlayable.SetInputWeight(1, 0.5f);
    }
}

根据两个动画的播放状态动态调整权重，保持总和为 1。两个都播放时各占 50%；只播一个时该动画权重为 1，另一个为 0。

步骤7：清理资源

void OnDisable()
{
    // 销毁该图创建的所有可播放项和输出
    playableGraph.Destroy();
}

组件禁用时调用 Destroy() 释放资源（节点与输出），避免内存泄漏。建议放在 OnDisable()，组件禁用时即可释放。

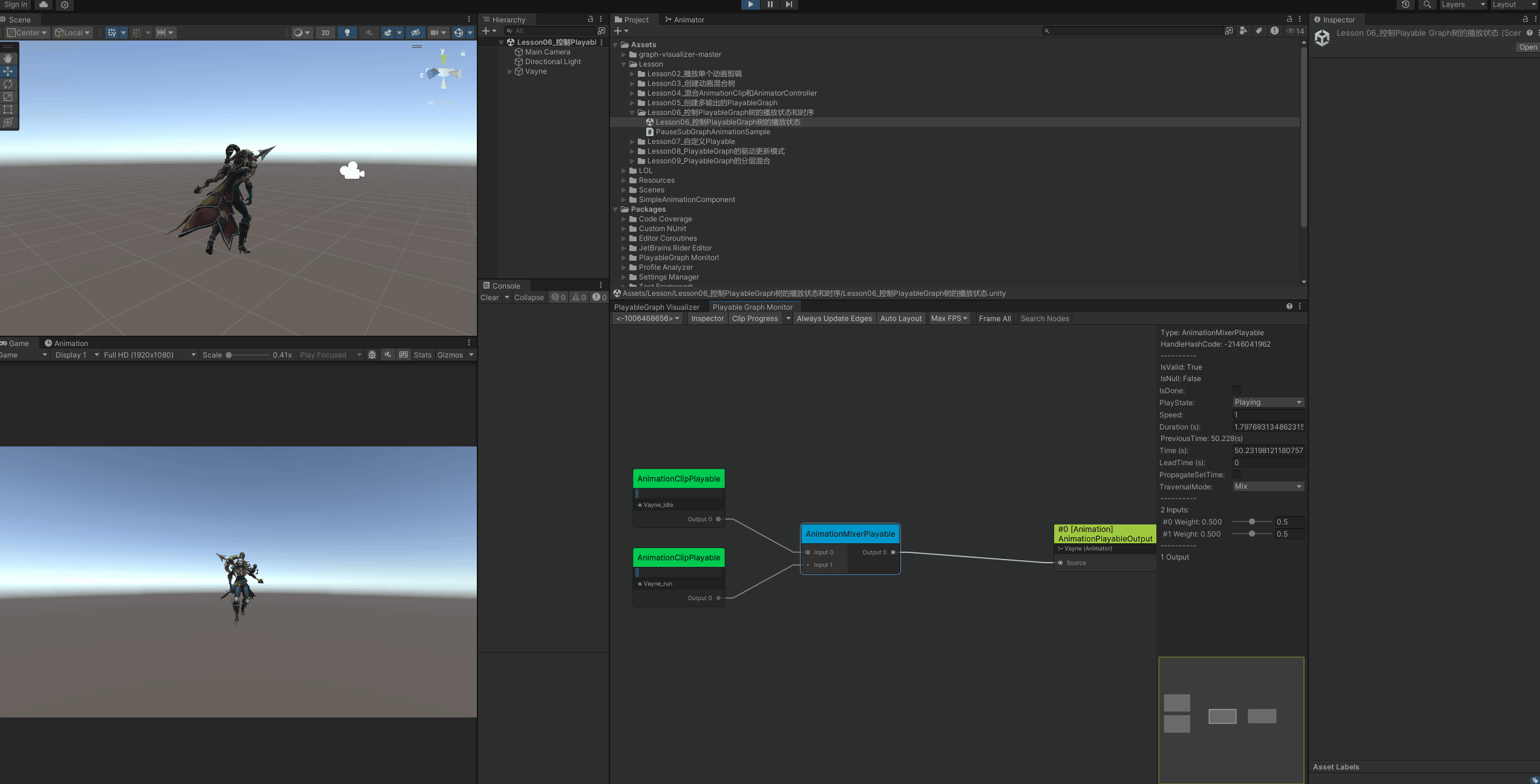

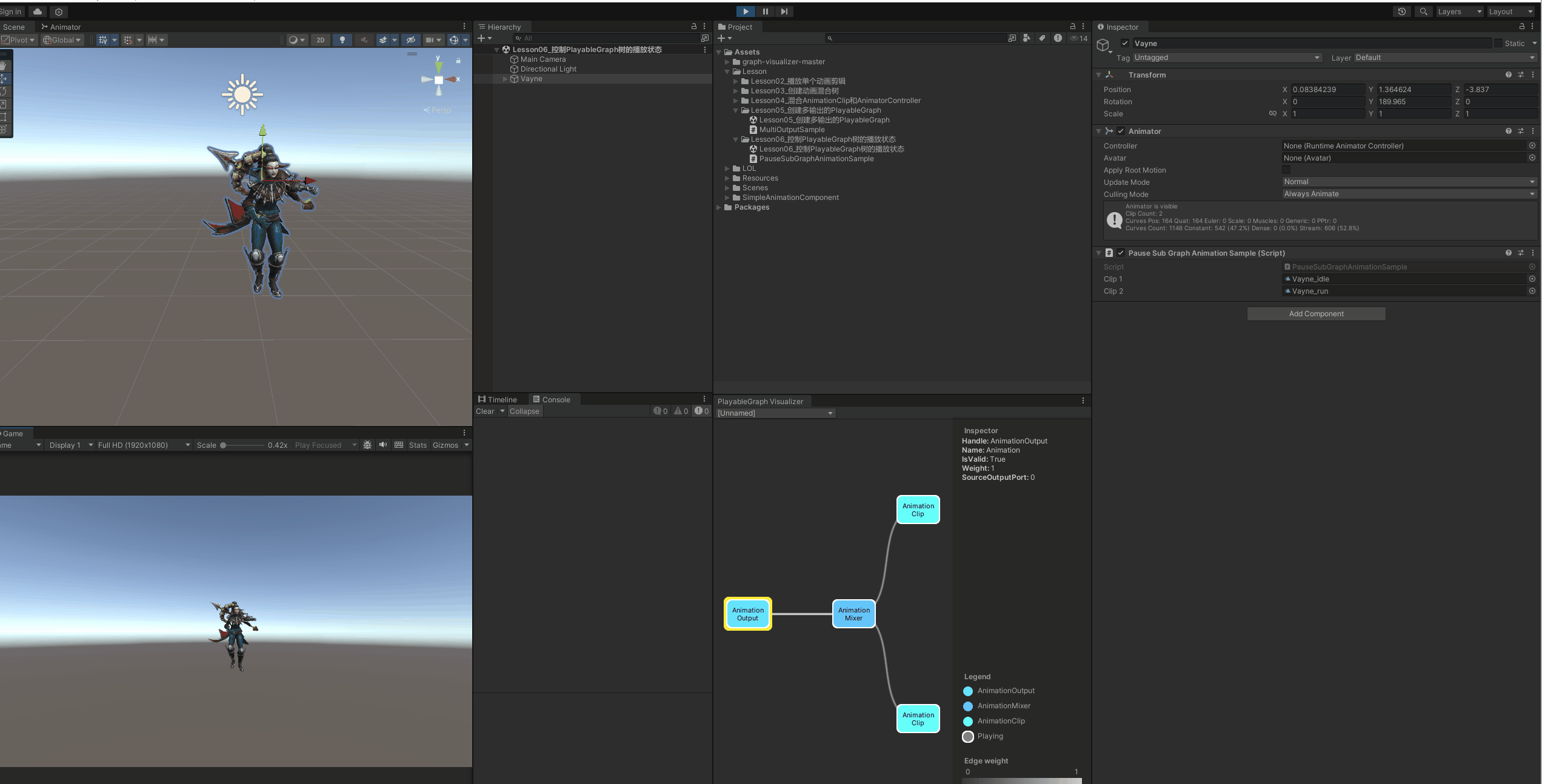

效果展示


按下 1 / 2 控制两个 clip 的播放状态；都暂停时因为两路都不在播，最终输出也会停住。

6.2 知识点代码

PauseSubGraphAnimationSample.cs

using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.Animations;

/// <summary>
/// 控制 PlayableGraph 树播放状态和时序的示例组件
/// 该组件演示了如何通过 Play() / Pause() 这类接口控制 PlayableGraph 树上节点的播放状态和时序
/// 设置节点的播放状态时，状态会传播到所有子节点
/// 例如，如果显式暂停了子节点，则将父节点设置为"播放"也会将其所有子节点设置为"播放"
/// </summary>
[RequireComponent(typeof(Animator))]
public class PauseSubGraphAnimationSample : MonoBehaviour
{
    /// <summary>
    /// 第一个动画剪辑
    /// </summary>
    public AnimationClip clip1;

    /// <summary>
    /// 第二个动画剪辑
    /// </summary>
    public AnimationClip clip2;

    /// <summary>
    /// Playable 图，用于管理动画播放流程
    /// </summary>
    PlayableGraph playableGraph;

    /// <summary>
    /// 动画混合器，用于混合两个动画剪辑
    /// </summary>
    AnimationMixerPlayable animationMixerPlayable;

    /// <summary>
    /// 第一个动画剪辑的可播放项
    /// </summary>
    AnimationClipPlayable clipPlayable1;

    /// <summary>
    /// 第二个动画剪辑的可播放项
    /// </summary>
    AnimationClipPlayable clipPlayable2;

    /// <summary>
    /// 初始化并创建动画混合树
    /// </summary>
    void Start()
    {
        // 创建 Playable 图并设置更新模式为 GameTime
        playableGraph = PlayableGraph.Create();
        playableGraph.SetTimeUpdateMode(DirectorUpdateMode.GameTime);

        // 创建动画输出，连接到 Animator 组件
        AnimationPlayableOutput animationPlayableOutput =
            AnimationPlayableOutput.Create(playableGraph, "Animation", GetComponent<Animator>());

        // 创建混合器，支持 2 个输入
        animationMixerPlayable = AnimationMixerPlayable.Create(playableGraph, 2);

        // 将混合器设置为输出源
        animationPlayableOutput.SetSourcePlayable(animationMixerPlayable);

        // 创建两个动画剪辑的可播放项
        clipPlayable1 = AnimationClipPlayable.Create(playableGraph, clip1);
        clipPlayable2 = AnimationClipPlayable.Create(playableGraph, clip2);

        // 将两个动画剪辑连接到混合器的输入端口
        // Connect 参数说明：
        // 参数1：源 Playable（要连接的动画剪辑可播放项）
        // 参数2：源输出端口（0 - AnimationClipPlayable 只有一个输出端口）
        // 参数3：目标 Playable（animationMixerPlayable - 混合器）
        // 参数4：目标输入端口（混合器的输入端口索引，0 或 1）
        playableGraph.Connect(clipPlayable1, 0, animationMixerPlayable, 0);
        playableGraph.Connect(clipPlayable2, 0, animationMixerPlayable, 1);

        // 设置混合器输入权重（两个动画各占 50%）
        animationMixerPlayable.SetInputWeight(0, 0.5f);
        animationMixerPlayable.SetInputWeight(1, 0.5f);

        // 播放该图
        playableGraph.Play();
    }

    /// <summary>
    /// 每帧检测输入，控制动画剪辑的播放状态
    /// 按数字键 1 可以切换 clip1 的播放/暂停状态
    /// 按数字键 2 可以切换 clip2 的播放/暂停状态
    /// 权重会根据播放状态动态调整，确保总和始终为 1
    /// </summary>
    void Update()
    {
        // 检测数字键 1 按下，控制 clip1 的播放状态
        if (Input.GetKeyDown(KeyCode.Alpha1))
        {
            // 如果 clip1 正在播放，则暂停它
            if (clipPlayable1.GetPlayState() == PlayState.Playing)
            {
                clipPlayable1.Pause();
            }
            // 如果 clip1 已暂停，则恢复播放并重置时间
            else
            {
                clipPlayable1.Play();
                clipPlayable1.SetTime(0f);
            }
            // 更新权重，确保总和为 1
            UpdateWeights();
        }

        // 检测数字键 2 按下，控制 clip2 的播放状态
        if (Input.GetKeyDown(KeyCode.Alpha2))
        {
            // 如果 clip2 正在播放，则暂停它
            if (clipPlayable2.GetPlayState() == PlayState.Playing)
            {
                clipPlayable2.Pause();
            }
            // 如果 clip2 已暂停，则恢复播放并重置时间
            else
            {
                clipPlayable2.Play();
                clipPlayable2.SetTime(0f);
            }
            // 更新权重，确保总和为 1
            UpdateWeights();
        }
    }

    /// <summary>
    /// 根据两个动画剪辑的播放状态更新权重
    /// 确保权重总和始终为 1
    /// 如果两个都播放，各占 0.5；如果只有一个播放，该动画权重为 1.0，另一个为 0
    /// </summary>
    void UpdateWeights()
    {
        bool clip1Playing = clipPlayable1.GetPlayState() == PlayState.Playing;
        bool clip2Playing = clipPlayable2.GetPlayState() == PlayState.Playing;

        // 如果两个动画都在播放，各占 50%
        if (clip1Playing && clip2Playing)
        {
            animationMixerPlayable.SetInputWeight(0, 0.5f);
            animationMixerPlayable.SetInputWeight(1, 0.5f);
        }
        // 如果只有 clip1 在播放，clip1 权重为 1.0，clip2 权重为 0
        else if (clip1Playing && !clip2Playing)
        {
            animationMixerPlayable.SetInputWeight(0, 1.0f);
            animationMixerPlayable.SetInputWeight(1, 0f);
        }
        // 如果只有 clip2 在播放，clip2 权重为 1.0，clip1 权重为 0
        else if (!clip1Playing && clip2Playing)
        {
            animationMixerPlayable.SetInputWeight(0, 0f);
            animationMixerPlayable.SetInputWeight(1, 1.0f);
        }
        // 如果两个都暂停，这里简单回到均分（看起来更“中性”）
        else
        {
            animationMixerPlayable.SetInputWeight(0, 0.5f);
            animationMixerPlayable.SetInputWeight(1, 0.5f);
        }
    }

    /// <summary>
    /// 组件禁用时清理资源，销毁 Playable 图及其所有可播放项和输出
    /// </summary>
    void OnDisable()
    {
        // 销毁该图创建的所有可播放项和输出
        playableGraph.Destroy();
    }
}
