7.Playable自定义Playable

7.1 知识点

PlayableGraph、IPlayable、Playable、ScriptPlayable、PlayableBehaviour 之间的关系

  • PlayableGraph
    图的容器，管理所有节点和输出。用 PlayableGraph.Create() 创建，负责图的生命周期。

  • PlayableOutput
    图的输出节点，由 PlayableGraph 创建并绑定到具体目标（如 Animator、AudioSource），用来把计算结果写回场景。

  • IPlayable
    播放节点的统一接口。Playable 与各种具体 Playable 都是基于它来对外工作。

  • Playable
    一个轻量 struct，内部是 PlayableHandle 的封装，实现 IPlayable。常被当作通用节点类型使用。

  • ScriptPlayable
    实现 IPlayable 的泛型 struct，用来包装 PlayableBehaviour。它与 Playable 之间有显式/隐式转换，因此可以当作普通节点连接到图中。

  • PlayableBehaviour
    业务逻辑基类，包含 PrepareFrame()、OnPlayableCreate() 等回调方法。

关系总结：

  • PlayableGraph 管理所有节点与输出
  • PlayableOutput 由 PlayableGraph 创建并受其管理，图的“出口”通过它把结果输出到目标
  • Playable / ScriptPlayable<T> 都实现 IPlayable
  • ScriptPlayable<T> 内部持有 PlayableBehaviour
  • 业务逻辑通过 ScriptPlayable<T>.GetBehaviour() 取得
  • PrepareFrame() 等回调里会传入 owner（包装它的 Playable 节点）
classDiagram
    %% 图容器 / 输出
    PlayableGraph "1" o-- "many" Playable : 管理/包含节点
    PlayableGraph "1" o-- "many" PlayableOutput : 管理/包含输出
    PlayableOutput --> Playable : SetSourcePlayable() 绑定源节点

    %% 接口与实现
    IPlayable <|.. Playable
    IPlayable <|.. ScriptPlayable~T~
    IPlayable <|.. AnimationClipPlayable
    IPlayable <|.. AnimationMixerPlayable
    IPlayable <|.. AudioClipPlayable

    %% 行为逻辑（节点包装 Behaviour）
    ScriptPlayable~T~ --> PlayableBehaviour : 包装/持有
    PlayableBehaviour <|-- UserDefinedBehaviour

    %% 关键接口（节选，方便对照）
    class PlayableGraph {
        +Create() 创建图
        +Play() 播放
        +Stop() 停止
        +Destroy() 销毁/释放
        +Connect() 连接节点
        +Evaluate() 手动评估
    }
    class Playable {
        <> 实现 IPlayable
        +GetGraph() 获取所属 Graph
    }
    class ScriptPlayable~T~ {
        <>
        +GetBehaviour() 获取 Behaviour 实例
    }
    class PlayableBehaviour {
        +OnPlayableCreate() 创建回调
        +PrepareFrame() 帧前准备
        +ProcessFrame() 帧处理
        +OnPlayableDestroy() 销毁回调
    }
    class PlayableOutput {
        <> 实现 IPlayableOutput
        +SetSourcePlayable(p : Playable) 指定输出来源
    }
    class UserDefinedBehaviour {
        <<继承 PlayableBehaviour>>
    }

自定义Playable实现目标

本例的目标是做一个“动画队列”：传入 AnimationClip[]，按顺序播放，单个 clip 播完自动切到下一个，并循环回到第一个。

思路和步骤

实现思路：

  • 在 PlayableBehaviour 里控制切换逻辑，用 ScriptPlayable<T> 变成节点，再接入图并输出。

核心步骤：

  • 实现自定义 PlayableBehaviour（继承 PlayableBehaviour，实现 Initialize() 与 PrepareFrame()）
  • 在 MonoBehaviour 中使用（创建 ScriptPlayable 节点，获取 PlayableBehaviour 实例初始化并连接输出）

代码实现

步骤1：实现自定义 PlayableBehaviour

1.1 继承 PlayableBehaviour 并定义字段

public class PlayQueueClipPlayableBehaviour : PlayableBehaviour
{
    private int currentClipIndex = -1;
    private float timeToNextClip;
    private AnimationMixerPlayable animationMixerPlayable;
}

继承 PlayableBehaviour，定义需要的字段：currentClipIndex 记录当前播放索引，timeToNextClip 记录到下一个剪辑的剩余时间，animationMixerPlayable 是内部混合器。

1.2 实现 Initialize 方法

public void Initialize(AnimationClip[] animationClipArray, Playable ownerScriptPlayable, PlayableGraph playableGraph)
{
    // 设置 ownerScriptPlayable 节点的输入数量为 1
    ownerScriptPlayable.SetInputCount(1);

    // 创建混合器，输入数量等于动画剪辑数量
    animationMixerPlayable = AnimationMixerPlayable.Create(playableGraph, animationClipArray.Length);

    // 将混合器连接到 ownerScriptPlayable 节点的输入端口
    playableGraph.Connect(animationMixerPlayable, 0, ownerScriptPlayable, 0);

    // 设置 ownerScriptPlayable 节点的输入权重为 1
    ownerScriptPlayable.SetInputWeight(0, 1f);

    // 为每个动画剪辑创建可播放项并连接到混合器
    for (int clipIndex = 0; clipIndex < animationMixerPlayable.GetInputCount(); clipIndex++)
    {
        playableGraph.Connect(AnimationClipPlayable.Create(playableGraph, animationClipArray[clipIndex]), 0, animationMixerPlayable, clipIndex);
        animationMixerPlayable.SetInputWeight(clipIndex, 0.0f);
    }

    // 初始化第一个剪辑的状态
    if (animationMixerPlayable.GetInputCount() > 0)
    {
        currentClipIndex = 0;
        AnimationClipPlayable firstClip = (AnimationClipPlayable)animationMixerPlayable.GetInput(0);
        firstClip.SetTime(0f);
        timeToNextClip = firstClip.GetAnimationClip().length;
        animationMixerPlayable.SetInputWeight(0, 1.0f);
    }
}

这个 Initialize() 主要做四件事：给 ScriptPlayable 开输入端口、创建 mixer、把每个 clip 接到 mixer、初始化第一个要播的 clip。

这里需要传入 ownerScriptPlayable：PlayableBehaviour 本身拿不到外层节点，但初始化阶段要连线/设端口，所以必须由外部传入。

1.3 重载 PrepareFrame 方法

public override void PrepareFrame(Playable owner, FrameData info)
{
    // 如果没有输入，直接返回
    if (animationMixerPlayable.GetInputCount() == 0)
        return;

    // 减少距离下一个剪辑的时间
    timeToNextClip -= (float)info.deltaTime;

    // 如果当前剪辑播放完毕，切换到下一个剪辑
    if (timeToNextClip <= 0.0f)
    {
        // 移动到下一个剪辑索引
        currentClipIndex++;

        // 如果已经播放完所有剪辑，循环回到第一个
        if (currentClipIndex >= animationMixerPlayable.GetInputCount())
            currentClipIndex = 0;

        // 获取当前剪辑的可播放项
        AnimationClipPlayable currentClip = (AnimationClipPlayable)animationMixerPlayable.GetInput(currentClipIndex);

        // 重置时间，使下一个剪辑从开头开始播放
        currentClip.SetTime(0f);

        // 设置距离下一个剪辑的时间为当前剪辑的长度
        timeToNextClip = currentClip.GetAnimationClip().length;
    }

    // 调整所有输入权重：当前播放的剪辑权重为 1.0，其他为 0.0
    for (int clipIndex = 0; clipIndex < animationMixerPlayable.GetInputCount(); clipIndex++)
    {
        if (clipIndex == currentClipIndex)
            animationMixerPlayable.SetInputWeight(clipIndex, 1.0f);
        else
            animationMixerPlayable.SetInputWeight(clipIndex, 0.0f);
    }
}

PrepareFrame() 每帧都会被 Unity 调用，这里是业务逻辑入口。这个例子里：当前 clip 播完就切到下一个，并把 mixer 的权重切到当前那一路。

步骤2：在 MonoBehaviour 中使用自定义 PlayableBehaviour

2.1 创建图并设置更新模式

// 创建 Playable 图并设置更新模式为 GameTime
playableGraph = PlayableGraph.Create();
playableGraph.SetTimeUpdateMode(DirectorUpdateMode.GameTime);

先创建 PlayableGraph，并设置时间更新模式为游戏时间。

2.2 创建 ScriptPlayable 节点

// 使用 ScriptPlayable 创建自定义的 PlayQueueClipPlayableBehaviour
ScriptPlayable<PlayQueueClipPlayableBehaviour> playQueueScriptPlayable =
    ScriptPlayable<PlayQueueClipPlayableBehaviour>.Create(playableGraph);

用 ScriptPlayable<T>.Create() 创建节点，T 填自定义 PlayableBehaviour 类型。ScriptPlayable<T> 可隐式转成 Playable，后续连线可以当普通节点用。

2.3 获取 PlayableBehaviour 实例并初始化

// 获取 PlayableBehaviour 实例
PlayQueueClipPlayableBehaviour playQueueClipPlayableBehaviour = playQueueScriptPlayable.GetBehaviour();

// 初始化动画队列
playQueueClipPlayableBehaviour.Initialize(animationClipArray, playQueueScriptPlayable, playableGraph);

用 GetBehaviour() 拿到 PlayableBehaviour 实例，再调用初始化方法。注意初始化时要把 ScriptPlayable 节点本身传进去，因为 PlayableBehaviour 自己拿不到“外壳节点”。

2.4 创建动画输出并连接到 ScriptPlayable 节点

// 创建动画输出，连接到 Animator 组件
AnimationPlayableOutput animationPlayableOutput =
    AnimationPlayableOutput.Create(playableGraph, "Animation", GetComponent<Animator>());

// 设置输出源为自定义的 PlayQueueClipPlayableBehaviour
animationPlayableOutput.SetSourcePlayable(playQueueScriptPlayable);

创建动画输出节点，绑定到 Animator。然后把 ScriptPlayable 节点设为输出源。这里传的是节点，不是节点内部的 Behaviour 对象。

2.5 播放图

// 播放该图
playableGraph.Play();

开始播放图，之后每帧 Unity 会自动更新这张图，PlayableBehaviour 的 PrepareFrame() 也会被调用。

2.6 清理资源

void OnDisable()
{
    // 销毁该图创建的所有可播放项和输出
    playableGraph.Destroy();
}

组件禁用时调用 Destroy() 释放资源（节点与输出），避免内存泄漏。建议放在 OnDisable()，组件禁用时即可释放。

效果展示

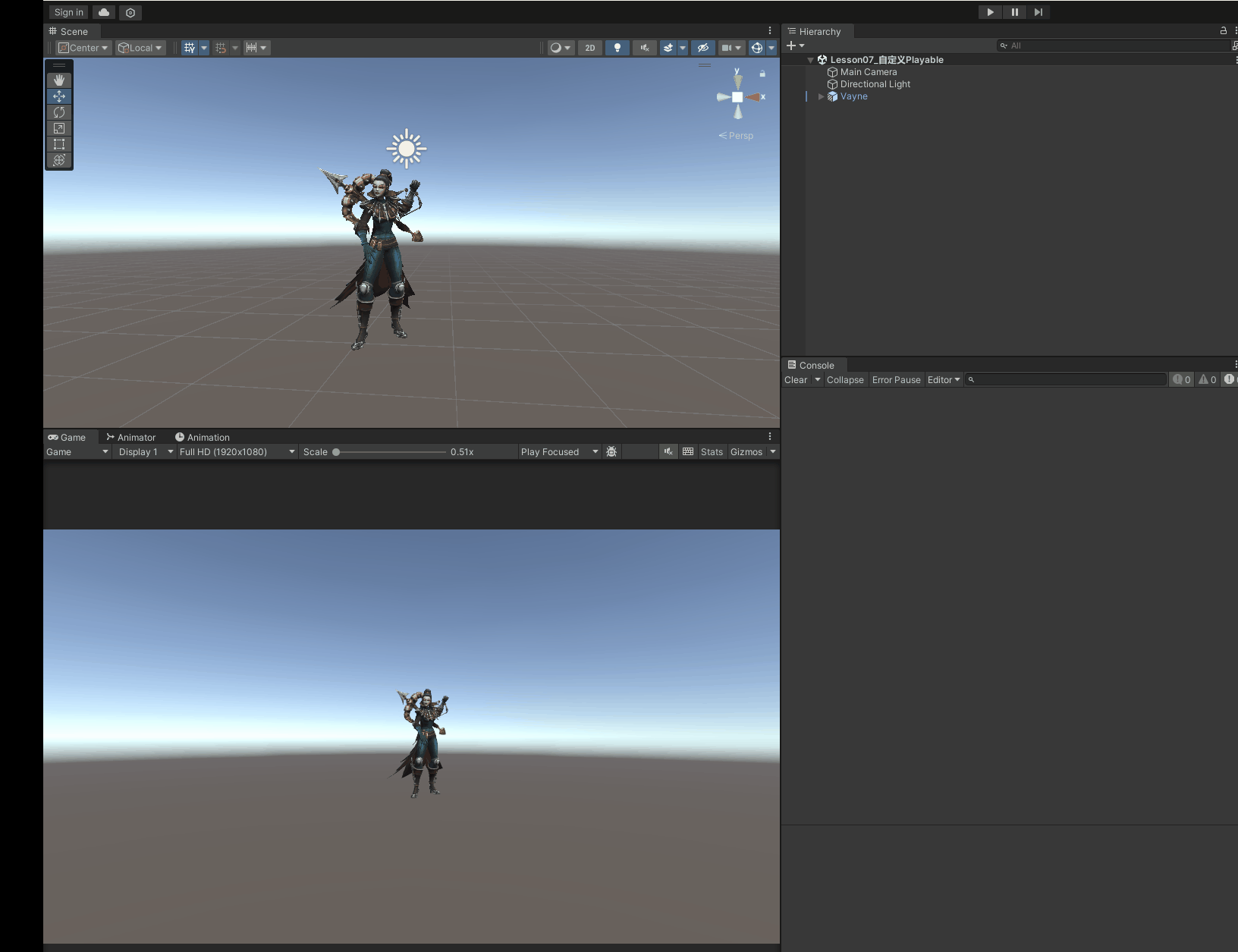

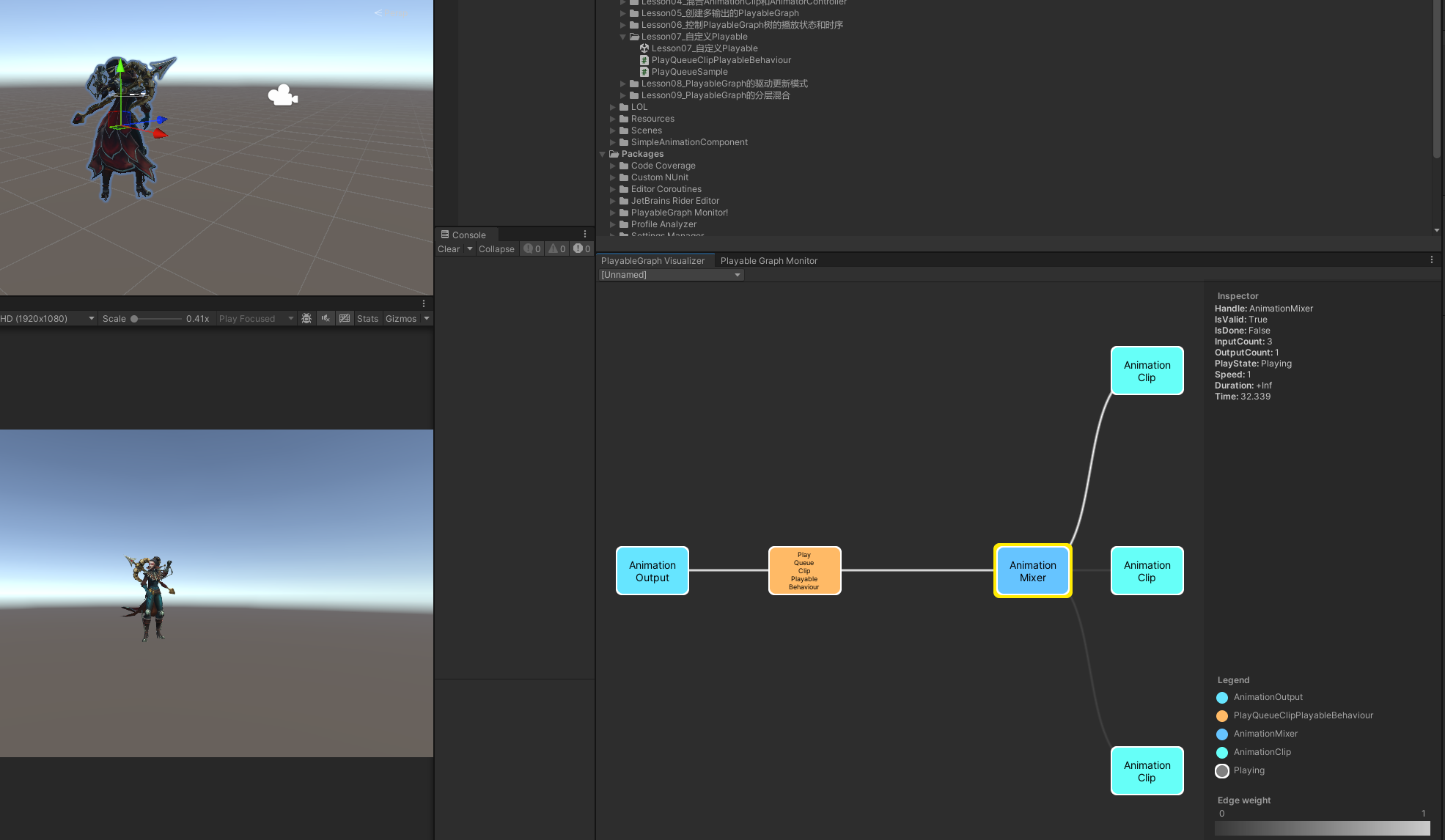

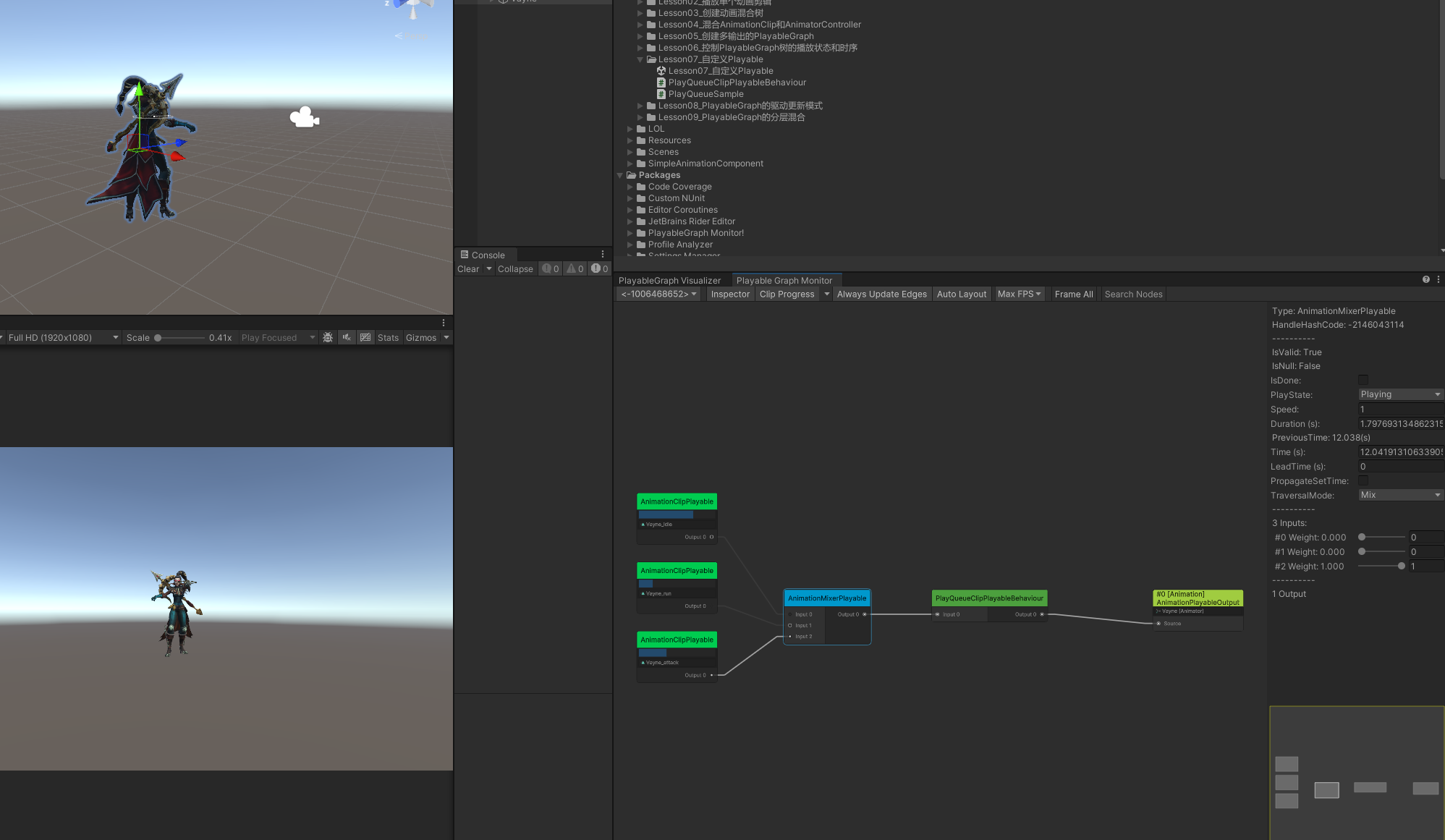

可以看到 idle / run / attack 会循环播放：播完一个就切到下一个。

7.2 知识点代码

PlayQueueSample.cs

using UnityEngine;
using UnityEngine.Animations;
using UnityEngine.Playables;

/// <summary>
/// 使用自定义 PlayableBehaviour 的示例组件
/// 该组件演示了如何使用 ScriptPlayable 创建和使用自定义的 PlayableBehaviour
/// </summary>
[RequireComponent(typeof(Animator))]
public class PlayQueueSample : MonoBehaviour
{
    /// <summary>
    /// 要按顺序播放的动画剪辑数组
    /// </summary>
    public AnimationClip[] animationClipArray;

    /// <summary>
    /// Playable 图，用于管理动画播放流程
    /// </summary>
    PlayableGraph playableGraph;

    /// <summary>
    /// 初始化并创建动画队列
    /// </summary>
    void Start()
    {
        // 创建 Playable 图并设置更新模式为 GameTime
        playableGraph = PlayableGraph.Create();
        playableGraph.SetTimeUpdateMode(DirectorUpdateMode.GameTime);

        // 使用 ScriptPlayable 创建自定义的 PlayQueueClipPlayableBehaviour
        // playQueueScriptPlayable 是 PlayableGraph 中的节点（ScriptPlayable<PlayQueueClipPlayableBehaviour> 类型）
        // ScriptPlayable<T> 是 Playable 的一个具体实现，它包装了 PlayableBehaviour
        // ScriptPlayable<T> 可以隐式转换为 Playable，所以可以当作 Playable 使用
        // 它包装了 PlayQueueClipPlayableBehaviour 行为，是图中的一个可连接节点
        ScriptPlayable<PlayQueueClipPlayableBehaviour> playQueueScriptPlayable = ScriptPlayable<PlayQueueClipPlayableBehaviour>.Create(playableGraph);

        // 获取 PlayableBehaviour 实例
        // playQueueClipPlayableBehaviour 是实际的业务逻辑对象（PlayableBehaviour 类型）
        // 它包含 Initialize、PrepareFrame 等方法，负责动画队列的具体实现
        // 注意：PlayableBehaviour 无法直接获取包装它的 ScriptPlayable
        // 虽然在 PrepareFrame 等方法中会传入 owner 参数（就是包装它的 Playable），
        // 但 Initialize 是在外部调用的，此时还没有进入 Playable 的生命周期，所以需要显式传入
        PlayQueueClipPlayableBehaviour playQueueClipPlayableBehaviour = playQueueScriptPlayable.GetBehaviour();

        // 初始化动画队列
        // ownerScriptPlayable 参数传入 playQueueScriptPlayable，表示"拥有此行为的 ScriptPlayable 节点"
        // 参数类型是 Playable，但传入的是 ScriptPlayable<PlayQueueClipPlayableBehaviour>
        // 这是因为 ScriptPlayable<T> 可以隐式转换为 Playable（通过隐式转换操作符）
        // 在 Initialize 中需要操作 Playable 节点（如设置输入数量、连接其他节点），所以需要传入节点本身
        playQueueClipPlayableBehaviour.Initialize(animationClipArray, playQueueScriptPlayable, playableGraph);

        // 创建动画输出，连接到 Animator 组件
        AnimationPlayableOutput animationPlayableOutput =
            AnimationPlayableOutput.Create(playableGraph, "Animation", GetComponent<Animator>());

        // 设置输出源为自定义的 PlayQueueClipPlayableBehaviour
        // 注意：这里传入的是 playQueueScriptPlayable（Playable 节点），而不是 playQueueClipPlayableBehaviour（Behaviour 行为）
        // 因为输出需要连接到图中的一个节点，而不是节点内部的行为
        // SetSourcePlayable 接受 Playable 类型参数，ScriptPlayable<T> 可以隐式转换
        animationPlayableOutput.SetSourcePlayable(playQueueScriptPlayable);

        // 播放该图
        playableGraph.Play();
    }

    /// <summary>
    /// 组件禁用时清理资源，销毁 Playable 图及其所有可播放项和输出
    /// </summary>
    void OnDisable()
    {
        // 销毁该图创建的所有可播放项和输出
        playableGraph.Destroy();
    }
}

PlayQueueClipPlayableBehaviour.cs

using UnityEngine;
using UnityEngine.Animations;
using UnityEngine.Playables;

/// <summary>
/// 自定义 PlayableBehaviour，用于按顺序播放多个动画剪辑
/// 该组件演示了如何创建自定义的可播放项，通过重载 PrepareFrame() 方法控制动画播放顺序
/// 一次只播放一个动画剪辑，当前剪辑播放完毕后自动切换到下一个
/// </summary>
public class PlayQueueClipPlayableBehaviour : PlayableBehaviour
{
    /// <summary>
    /// 当前播放的动画剪辑索引
    /// </summary>
    private int currentClipIndex = -1;

    /// <summary>
    /// 距离下一个剪辑的时间
    /// </summary>
    private float timeToNextClip;

    /// <summary>
    /// 动画混合器，用于混合多个动画剪辑
    /// </summary>
    private AnimationMixerPlayable animationMixerPlayable;

    /// <summary>
    /// 初始化动画队列
    /// </summary>
    /// <param name="animationClipArray">要播放的动画剪辑数组</param>
    /// <param name="ownerScriptPlayable">拥有此行为的 ScriptPlayable 节点（即 ScriptPlayable&lt;PlayQueueClipPlayableBehaviour&gt;）</param>
    /// <param name="playableGraph">PlayableGraph</param>
    ///
    /// 【Playable 和 ScriptPlayable 的关系说明】
    /// - Playable 是一个结构体，是所有 Playable 类型的基类/接口
    /// - ScriptPlayable<T> 是 Playable 的一个具体实现，它包装了一个 PlayableBehaviour
    /// - ScriptPlayable<T> 可以隐式转换为 Playable（通过隐式转换操作符）
    /// - 所以参数类型是 Playable，但实际传入的是 ScriptPlayable<PlayQueueClipPlayableBehaviour>
    ///
    /// 【为什么需要显式传入 ownerScriptPlayable】
    /// - PlayableBehaviour 无法直接获取包装它的 ScriptPlayable
    /// - 虽然在 PrepareFrame、OnPlayableCreate 等方法中会传入 owner 参数（就是包装它的 Playable），
    ///   但 Initialize 是在外部调用的，此时还没有进入 Playable 的生命周期
    /// - 因此需要在外部获取 ScriptPlayable 后，显式传入给 Initialize 方法
    ///
    /// 【ownerScriptPlayable 和当前 PlayableBehaviour 实例的关系】
    /// - ownerScriptPlayable 是 PlayableGraph 中的节点（容器），类型是 ScriptPlayable<PlayQueueClipPlayableBehaviour>
    /// - 当前对象（this）是这个节点包含的行为（业务逻辑），类型是 PlayQueueClipPlayableBehaviour
    /// - 通过 ownerScriptPlayable 可以操作节点在图中的连接和配置（如设置输入数量、连接其他节点）
    /// - 在 PrepareFrame 等方法中，Unity 会自动传入 owner 参数，就是同一个 ownerScriptPlayable</param>
    public void Initialize(AnimationClip[] animationClipArray, Playable ownerScriptPlayable, PlayableGraph playableGraph)
    {
        // 设置 ownerScriptPlayable 节点的输入数量为 1
        // ownerScriptPlayable 是 PlayableGraph 中的节点，需要设置它有多少个输入端口
        ownerScriptPlayable.SetInputCount(1);

        // 创建混合器，输入数量等于动画剪辑数量
        animationMixerPlayable = AnimationMixerPlayable.Create(playableGraph, animationClipArray.Length);

        // 将混合器连接到 ownerScriptPlayable 节点的输入端口
        // Connect 参数说明：
        // 参数1：源 Playable（animationMixerPlayable - 混合器）
        // 参数2：源输出端口（0 - 混合器只有一个输出端口）
        // 参数3：目标 Playable（ownerScriptPlayable - 拥有此行为的 ScriptPlayable 节点）
        // 参数4：目标输入端口（0 - ownerScriptPlayable 的第一个输入端口）
        // 这样混合器的输出会连接到 ownerScriptPlayable 节点，ownerScriptPlayable 再输出到图的外部
        playableGraph.Connect(animationMixerPlayable, 0, ownerScriptPlayable, 0);

        // 设置 ownerScriptPlayable 节点的输入权重为 1
        // 表示混合器的输出完全传递给 ownerScriptPlayable 节点
        ownerScriptPlayable.SetInputWeight(0, 1f);

        // 为每个动画剪辑创建可播放项并连接到混合器
        for (int clipIndex = 0; clipIndex < animationMixerPlayable.GetInputCount(); clipIndex++)
        {
            // 创建动画剪辑的可播放项并连接到混合器
            playableGraph.Connect(AnimationClipPlayable.Create(playableGraph, animationClipArray[clipIndex]), 0, animationMixerPlayable, clipIndex);
            // 设置初始权重为 0.0（PrepareFrame 会调整第一个剪辑的权重为 1.0）
            animationMixerPlayable.SetInputWeight(clipIndex, 0.0f);
        }

        // 初始化第一个剪辑的状态
        if (animationMixerPlayable.GetInputCount() > 0)
        {
            currentClipIndex = 0;
            AnimationClipPlayable firstClip = (AnimationClipPlayable)animationMixerPlayable.GetInput(0);
            firstClip.SetTime(0f);
            timeToNextClip = firstClip.GetAnimationClip().length;
            animationMixerPlayable.SetInputWeight(0, 1.0f);
        }
    }

    /// <summary>
    /// 重载 PrepareFrame 方法，每帧调用以更新播放状态
    /// 控制动画剪辑的切换和权重调整
    /// </summary>
    /// <param name="owner">拥有此行为的 Playable 节点
    /// 注意：这个 owner 参数就是 Initialize 时传入的 ownerScriptPlayable（同一个对象）
    /// Unity 会在每帧自动调用此方法，并传入包装此 PlayableBehaviour 的 Playable 节点
    /// 如果需要在 PrepareFrame 中操作节点，可以使用这个 owner 参数，而不需要保存 Initialize 时的 ownerScriptPlayable</param>
    /// <param name="info">帧数据，包含时间信息</param>
    public override void PrepareFrame(Playable owner, FrameData info)
    {
        // 如果没有输入，直接返回
        if (animationMixerPlayable.GetInputCount() == 0)
            return;

        // 减少距离下一个剪辑的时间
        timeToNextClip -= (float)info.deltaTime;

        // 如果当前剪辑播放完毕，切换到下一个剪辑
        if (timeToNextClip <= 0.0f)
        {
            // 移动到下一个剪辑索引
            currentClipIndex++;

            // 如果已经播放完所有剪辑，循环回到第一个
            if (currentClipIndex >= animationMixerPlayable.GetInputCount())
                currentClipIndex = 0;

            // 获取当前剪辑的可播放项
            AnimationClipPlayable currentClip = (AnimationClipPlayable)animationMixerPlayable.GetInput(currentClipIndex);

            // 重置时间，使下一个剪辑从开头开始播放
            currentClip.SetTime(0f);

            // 设置距离下一个剪辑的时间为当前剪辑的长度
            timeToNextClip = currentClip.GetAnimationClip().length;
        }

        // 调整所有输入权重：当前播放的剪辑权重为 1.0，其他为 0.0
        for (int clipIndex = 0; clipIndex < animationMixerPlayable.GetInputCount(); clipIndex++)
        {
            if (clipIndex == currentClipIndex)
                animationMixerPlayable.SetInputWeight(clipIndex, 1.0f);
            else
                animationMixerPlayable.SetInputWeight(clipIndex, 0.0f);
        }
    }
}
转载请注明来源，欢迎对文章中的引用来源进行考证，欢迎指出任何有错误或不够清晰的表达。可以在下面评论区评论，也可以邮件至 785293209@qq.com

赏

©2016-2026 Tao

Built with Hexo and 3-hexo theme

×

喜欢就点赞,疼爱就打赏
