8.PlayableGraph的驱动更新模式

8.1 知识点

DirectorUpdateMode 是什么

PlayableGraph.SetTimeUpdateMode(DirectorUpdateMode mode) 决定了这张 Graph 用哪个时间源推进。

可以这样理解：

Graph 的“推进”就是一次 Evaluate：按当前时间评估整张图，然后把结果输出到 Animator/AudioSource。

差异只在于 Evaluate 由 Unity 自动驱动，还是需要脚本手动调用 PlayableGraph.Evaluate(deltaTime)。

四种驱动模式

1）DSPClock

时间源：音频 DSP（Digital Sound Processing）时钟
用途：需要和音频严格对齐的 Graph（例如节奏类同步）
现象：通常不受 Time.timeScale 影响（不走 Time.time）

2）GameTime

时间源：Time.time
用途：与游戏时间同步（游戏暂停就停）
现象：受 Time.timeScale 影响，timeScale = 0 时会停

3）UnscaledGameTime

时间源：Time.unscaledTime
用途：UI/菜单/过渡动画等（游戏暂停也要继续）
现象：不受 Time.timeScale 影响

4）Manual

时间源：由业务侧自行决定
用途：完全自定义时间推进（例如回放、单步推进、固定 tick）
现象：Unity 不会自动推进，必须手动调用 PlayableGraph.Evaluate(deltaTime)

PlayableGraph 的 Evaluate 方法是什么意思

PlayableGraph.Evaluate(deltaTime) 可以拆成两件事：

推进时间：把 Graph 的时间往前推 deltaTime 秒
计算并输出：用“新的时间”评估整张图，并把结果输出到 PlayableOutput（比如 Animator）

所以在 Manual 模式下，如果不调用 Evaluate，即使 graph.Play() 了角色也不会动——因为图没有被评估。可以把它理解成 Graph 的一次 Tick。

思路和步骤

这一节用 4 个 VN（Vayne1~Vayne4）做横向对比：**同一脚本、同一动画，只改 updateMode**。进入 Play 后差异会很直观。
四种模式的差异主要体现在：

GameTime：跟着 Time.time 走；当 timeScale=0 时会停住
UnscaledGameTime：走 Time.unscaledTime，游戏暂停它也照样播
DSPClock：走音频 DSP 时钟，适合那种“必须和音频对齐”的场景
Manual：完全由手动推进，不 Evaluate 就不会动

代码实现

这一节只用 一个脚本：PlayableGraphUpdateModeSample.cs。关键点主要在两处：

Start()：搭 Graph，并设置 DirectorUpdateMode
Update()：只有 Manual 模式需要主动 Evaluate() 推进时间

下面按脚本的实际结构拆开看。

1）Start：搭图（四种模式共用）

先搭一个最小可用的动画图：创建 Graph、设置时间驱动模式、创建动画输出与 Clip 节点、连线并 Play()。

// 1) 创建 Graph，并设置时间驱动模式（四种模式的入口就在这一行）
playableGraph = PlayableGraph.Create($"Lesson08_UpdateMode_{updateMode}");
playableGraph.SetTimeUpdateMode(updateMode);

// 2) 输出 -> Animator
AnimationPlayableOutput animationPlayableOutput =
    AnimationPlayableOutput.Create(playableGraph, "Animation", animator);

// 3) 节点 -> AnimationClipPlayable
animationClipPlayable = AnimationClipPlayable.Create(playableGraph, targetAnimationClip);
animationPlayableOutput.SetSourcePlayable(animationClipPlayable);

// 4) 切到 Playing 状态（注意：Manual 仍然不会自动“走时间”）
playableGraph.Play();

到这里图已经能输出动画了，剩下的差异只在于：时间由谁来推进。

2）GameTime / UnscaledGameTime / DSPClock：时间由 Unity 自动推进

这三种模式下，脚本不需要在 Update() 里主动 Evaluate()。SetTimeUpdateMode(...) 之后，Unity 会用对应时间源推进并评估 Graph。

GameTime：Unity 使用 Time.time 推进（受 Time.timeScale 影响）
UnscaledGameTime：Unity 使用 Time.unscaledTime 推进（不受 Time.timeScale 影响）
DSPClock：Unity 使用音频 DSP 时钟推进（语义上更偏向音频同步）

因此实现上没有额外分支：除了设置 updateMode，不需要手动干预。

3）DSPClock：额外补一条音频输出（用于把语义讲清楚）

只播动画时，DSPClock 的差异不太直观，所以脚本里加了可选分支：当 DSPClock + optionalAudioClip != null 时，把音频也接进同一张 Graph。

if (updateMode == DirectorUpdateMode.DSPClock && optionalAudioClip != null)
{
    AudioSource audioSource = GetComponent<AudioSource>();
    if (audioSource == null)
        audioSource = gameObject.AddComponent<AudioSource>();

    AudioPlayableOutput audioPlayableOutput =
        AudioPlayableOutput.Create(playableGraph, "Audio", audioSource);

    AudioClipPlayable audioClipPlayable =
        AudioClipPlayable.Create(playableGraph, optionalAudioClip, loopAudio);

    audioPlayableOutput.SetSourcePlayable(audioClipPlayable);
}

这段逻辑的重点不是“多播一条音频”，而是把语义落到画面：同一张 Graph 里，动画与音频都由 DSPClock 推进。

4）Update：按键与 Manual 推进（脚本负责“喂时间”）

Update() 里有两类逻辑：按键（便于录制和对齐日志）以及 Manual 模式的推进。

按键与日志（可选）：用于录制时对齐“按了什么/发生了什么”
- T：切 Time.timeScale = 1 / 0（用来拉开 GameTime 与其他模式的差异）
- R：把 AnimationClipPlayable 的时间重置到 0；如果是 Manual，会补一次 Evaluate(0) 立即刷新输出
Manual 的推进：只有 updateMode == Manual 时才执行
- Space：开/关“每帧自动 Evaluate”
- N：单步 Evaluate(singleStepDeltaSeconds)（用于观察“推进一次”的效果）
- 自动驱动开启时：每帧执行 Evaluate(Time.deltaTime * manualDriveSpeed)

代码里对 Manual 的判断很直接：不是 Manual 就 return；只有 Manual 才进入推进逻辑。

if (updateMode != DirectorUpdateMode.Manual)
    return;

// 单步推进：每按一次推进一次
if (enableHotkeys && Input.GetKeyDown(KeyCode.N))
    playableGraph.Evaluate(singleStepDeltaSeconds);

// 自动推进：每帧推进 dt
if (isAutoManualDriveEnabled)
{
    float dt = Time.deltaTime * manualDriveSpeed;
    playableGraph.Evaluate(dt);
}

这里的关键点一句话：**Manual 模式下时间不是 Unity 自动推进，而是脚本显式调用 PlayableGraph.Evaluate(deltaTime)**。

5）OnDisable：销毁图，避免资源泄漏

PlayableGraph 需要显式释放，脚本在 OnDisable() 里收尾：

if (playableGraph.IsValid())
    playableGraph.Destroy();

场景准备

1）准备 4 个 VN

Animator.Controller：保持 None（不要挂 AnimatorController）
脚本：四个 VN 都挂 PlayableGraphUpdateModeSample
Target Animation Clip：四个 VN 填同一个（比如 Vayne_run）

2）四个 VN 的参数配置

Vayne1：updateMode = GameTime
Vayne2：updateMode = UnscaledGameTime
Vayne3：updateMode = DSPClock
- Optional Audio Clip：建议填一个短音频（最好节拍明显），方便观察 DSPClock 的语义
Vayne4：updateMode = Manual

3）按键只开一个（避免重复响应）

四个 VN 里只开一个 Enable Hotkeys（示例里开在 Vayne4）。

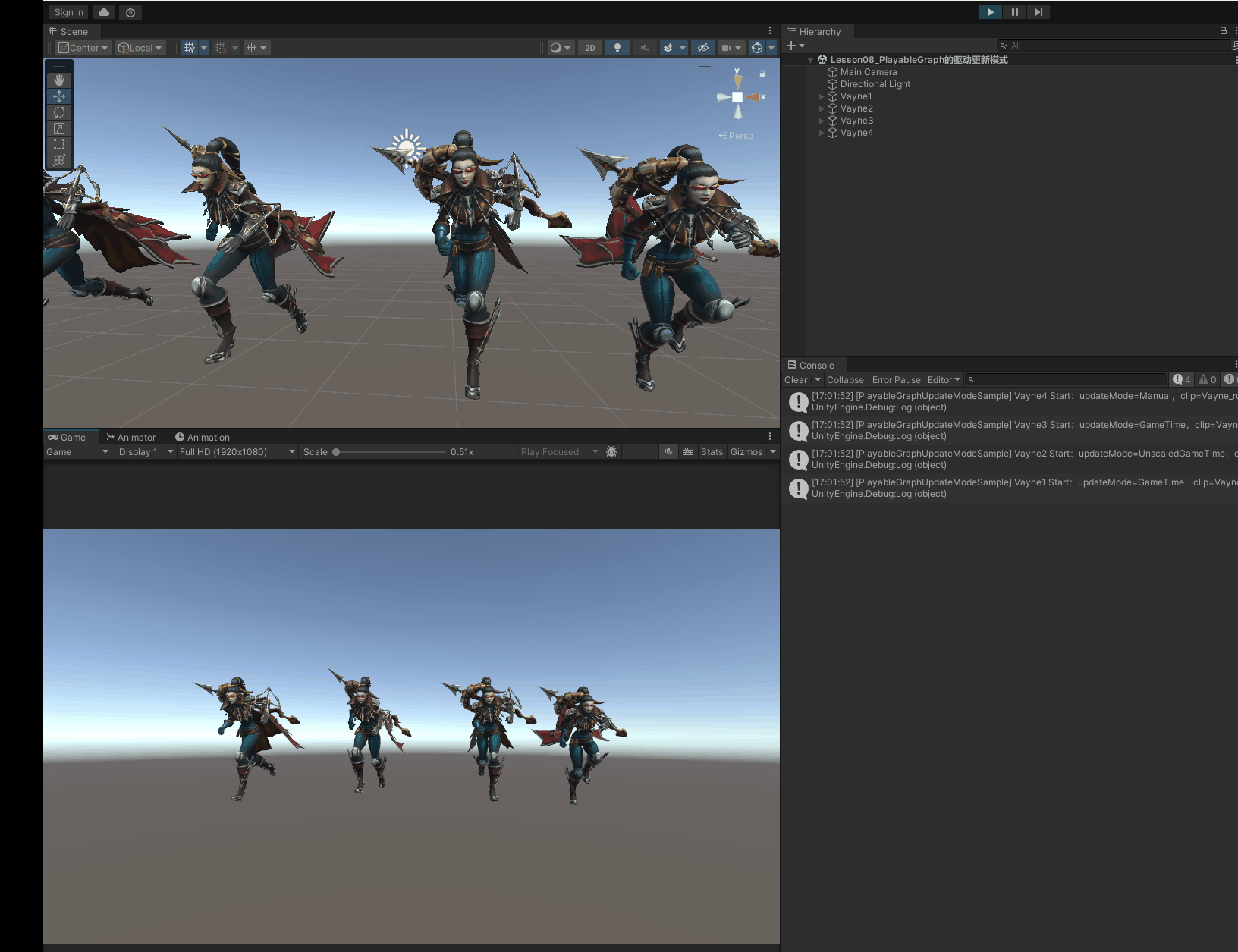

效果展示

按 T，Console 会打印 Time.timeScale=0/1；画面上 Vayne1 停住，Vayne2/Vayne3 继续。
先 Space 关掉 Manual 自动驱动，再连续按 N：角色一格一格推进，Console 同步打印 dt=...，可以直观看到 “Evaluate = 推进一次”。

8.2 知识点代码

PlayableGraphUpdateModeSample.cs

using UnityEngine;
using UnityEngine.Animations;
using UnityEngine.Audio;
using UnityEngine.Playables;

/// <summary>
/// PlayableGraph 的驱动更新模式（DirectorUpdateMode）示例
///
/// 可以把 DirectorUpdateMode 理解成：这张 Graph “用哪一种时间源” 来推进。
/// Graph 的“推进”就是：每一帧（或每次手动触发）评估图（Evaluate），计算当前时间点应该输出的动画/音频。
///
/// 四种模式：
/// - DSPClock：用音频 DSP 时钟推进（更适合与音频严格同步）
/// - GameTime：用 Time.time 推进（受 Time.timeScale 影响，暂停游戏时会停）
/// - UnscaledGameTime：用 Time.unscaledTime 推进（不受 timeScale 影响，游戏暂停也能继续）
/// - Manual：完全手动推进（必须手动调用 PlayableGraph.Evaluate(deltaTime)）
///
/// 建议用法（符合当前的 Lesson 组织方式）：
/// - 复制 4 个 VN（Vayne1~Vayne4），全部挂本脚本
/// - 分别把 updateMode 设为：DSPClock / GameTime / UnscaledGameTime / Manual
/// - Play 后把 Time.timeScale 改成 0：现象是 GameTime 停住，Unscaled/DSPClock 继续
/// - Manual 则只有手动 Evaluate 才会动（按键见下）
///
/// 按键（只建议在其中一个对象上开启 enableHotkeys=true，避免多脚本抢输入）：
/// - T：切换 Time.timeScale = 1 / 0（用于验证 GameTime vs Unscaled / DSPClock）
/// - Space：Manual 模式下，暂停/继续“自动手动驱动”
/// - N：Manual 模式下，单步推进 singleStepDeltaSeconds
/// - R：把动画时间回到 0（Manual 会立即刷新一次输出）
/// </summary>
[RequireComponent(typeof(Animator))]
public class PlayableGraphUpdateModeSample : MonoBehaviour
{
    private const string LogTag = "[PlayableGraphUpdateModeSample]";

    [Header("基础配置")] [Tooltip("这张 Graph 用哪一种时间源来推进。")]
    public DirectorUpdateMode updateMode = DirectorUpdateMode.GameTime;

    [Tooltip("要播放的动画剪辑（VN 的动作）。")] public AnimationClip targetAnimationClip;

    [Header("DSPClock（可选）")] [Tooltip("仅用于 DSPClock 演示：如果填了音频，会额外创建 AudioPlayableOutput，方便理解“与音频同步”。")]
    public AudioClip optionalAudioClip;

    [Tooltip("音频是否循环（仅 optionalAudioClip 有值时生效）。")]
    public bool loopAudio = true;

    [Header("Manual（手动推进）")] [Tooltip("Manual 模式下的速度倍率。1=正常，0=停。")] [Range(0f, 5f)]
    public float manualDriveSpeed = 1f;

    [Tooltip("Manual 模式单步推进的时间（秒）。")] [Range(0.001f, 0.2f)]
    public float singleStepDeltaSeconds = 1f / 30f;

    [Header("输入（建议只开一个）")] [Tooltip("是否启用按键控制。场景里如果有多个对象挂了该脚本，只建议开一个，避免重复响应输入。")]
    public bool enableHotkeys = true;

    private Animator animator;
    private PlayableGraph playableGraph;
    private AnimationClipPlayable animationClipPlayable;

    // Manual 模式下：是否每帧自动手动驱动（true=每帧 Evaluate）
    private bool isAutoManualDriveEnabled = true;

    void Start()
    {
        animator = GetComponent<Animator>();

        // 1. 创建 Graph
        playableGraph = PlayableGraph.Create($"Lesson08_UpdateMode_{updateMode}");

        // 2. 设置 Graph 的时间驱动模式（核心点就在这里）
        playableGraph.SetTimeUpdateMode(updateMode);

        // 3. 动画输出 -> Animator
        AnimationPlayableOutput animationPlayableOutput =
            AnimationPlayableOutput.Create(playableGraph, "Animation", animator);

        animationClipPlayable = AnimationClipPlayable.Create(playableGraph, targetAnimationClip);
        animationPlayableOutput.SetSourcePlayable(animationClipPlayable);

        // 4. 可选：DSPClock 模式下加一条音频输出（更符合 “DSPClock 为音频服务” 的语义）
        if (updateMode == DirectorUpdateMode.DSPClock && optionalAudioClip != null)
        {
            // AudioSource 不存在就动态加一个（仅用于演示）
            AudioSource audioSource = GetComponent<AudioSource>();
            if (audioSource == null)
            {
                audioSource = gameObject.AddComponent<AudioSource>();
                Debug.Log($"{LogTag} {name} DSPClock：未找到 AudioSource，已自动 AddComponent<AudioSource>()。");
            }

            AudioPlayableOutput audioPlayableOutput =
                AudioPlayableOutput.Create(playableGraph, "Audio", audioSource);

            AudioClipPlayable audioClipPlayable =
                AudioClipPlayable.Create(playableGraph, optionalAudioClip, loopAudio);

            audioPlayableOutput.SetSourcePlayable(audioClipPlayable);

            Debug.Log(
                $"{LogTag} {name} DSPClock：已创建音频输出，clip={optionalAudioClip.name}，loop={loopAudio}。");
        }

        // 5. Play()：把图切到 Playing 状态
        // 注意：Manual 模式下 Play() 并不会让时间自动前进，依然需要手动 Evaluate 才会动
        playableGraph.Play();

        Debug.Log(
            $"{LogTag} {name} Start：updateMode={updateMode}，clip={(targetAnimationClip != null ? targetAnimationClip.name : "null")}，enableHotkeys={enableHotkeys}。");
    }

    void Update()
    {
        if (!playableGraph.IsValid())
            return;

        if (enableHotkeys && Input.GetKeyDown(KeyCode.T))
        {
            // 用来验证 GameTime vs Unscaled/DSPClock
            Time.timeScale = Mathf.Approximately(Time.timeScale, 0f) ? 1f : 0f;
            Debug.Log($"{LogTag} {name} 按下 T：Time.timeScale={Time.timeScale}。");
        }

        if (enableHotkeys && Input.GetKeyDown(KeyCode.R))
        {
            // 重置“时间指针”
            animationClipPlayable.SetTime(0d);

            // Manual 下如果不 Evaluate，就不会立刻刷新输出，所以这里补一次 Evaluate(0)
            if (updateMode == DirectorUpdateMode.Manual)
                playableGraph.Evaluate(0f);

            Debug.Log($"{LogTag} {name} 按下 R：重置到动画起点（time=0）。");
        }

        // 只有 Manual 模式才需要手动 Evaluate
        if (updateMode != DirectorUpdateMode.Manual)
            return;

        if (enableHotkeys && Input.GetKeyDown(KeyCode.Space))
        {
            isAutoManualDriveEnabled = !isAutoManualDriveEnabled;
            Debug.Log($"{LogTag} {name} 按下 Space：Manual 自动驱动={isAutoManualDriveEnabled}。");
        }

        if (enableHotkeys && Input.GetKeyDown(KeyCode.N))
        {
            // 单步推进：Evaluate 一次，就推进一次
            playableGraph.Evaluate(singleStepDeltaSeconds);
            Debug.Log($"{LogTag} {name} 按下 N：Manual 单步推进 dt={singleStepDeltaSeconds:F4}s。");
        }

        if (isAutoManualDriveEnabled)
        {
            // 这句就是 Manual 的核心：每帧推进多少时间，图就前进多少
            float dt = Time.deltaTime * manualDriveSpeed;
            playableGraph.Evaluate(dt);
        }
    }

    void OnDisable()
    {
        if (playableGraph.IsValid())
            playableGraph.Destroy();
    }
}
