4.Timeline源码浅析

---

4.1 为什么要学习 Timeline 源码

学习动机

Timeline 做技能编辑和过场动画都很常用，但要做深度定制（写自定义轨道、运行时动态控制、性能调优），光会在窗口里拖 clip 不够，得看源码才知道里面怎么回事。

Timeline 底层是 Playable 系统，关于 Playable 本身可以看前面的《10.Playable源码浅析》。

分层与本质

Timeline 源码的重点就三个：建图、选片段、写权重。

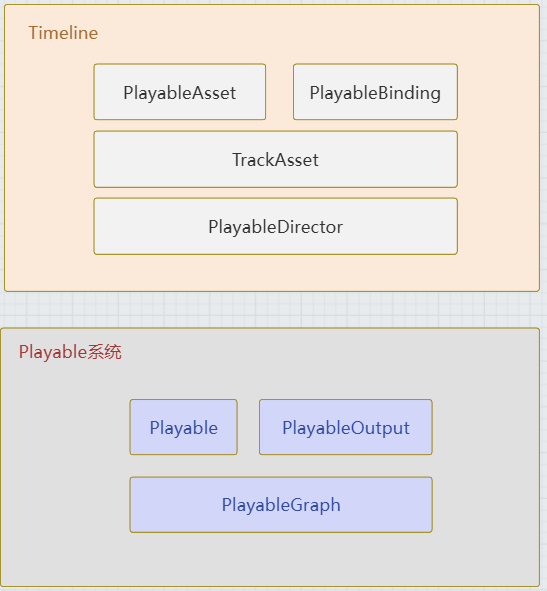

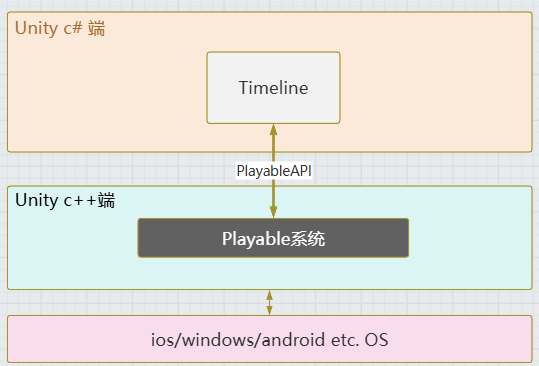

代码分两层。C# 这边处理轨道、片段、绑定这些上层逻辑，真正建图连节点、每帧评估写权重，走的是 C++ 的 Playable 系统，C# 通过 PlayableAPI 调过去：

Timeline 侧核心类：PlayableAsset、PlayableBinding、TrackAsset、PlayableDirector，决定播什么、绑给谁。Playable 侧：Playable、PlayableOutput、PlayableGraph，负责图的构建和评估：

Timeline 底层干的事就三步：把片段按时间排好，编译成 PlayableGraph，然后每帧用 IntervalTree 查当前时间该激活哪些 clip、写权重。IntervalTree 本质就是把”每帧找活跃 clip”从遍历数组变成区间查询，clip 多了之后查询性能差距就出来了。TimelinePlayable.PrepareFrame() 每帧拿查询结果决定谁播、权重多少。技能编辑也好，过场演出也好，走的都是 资产 → 建图 → 每帧评估 这条路。

Timeline 术语

Timeline 相关的词比较多，而且同一个词在不同上下文意思不一样，先捋清楚。

Timeline 这个词本身就有三个意思：

• Timeline 窗口 — 编排轨道和片段的编辑器面板。
• Timeline 文件 — 保存出来的 .playable 文件。
• TimelineAsset — .playable 文件对应的类，继承 PlayableAsset，也实现了 ITimelineClipAsset（所以一条 Timeline 可以嵌套进另一条当 clip 用）。它持有所有轨道，建图时创建运行时的根节点。

轨道和片段相关的几个类：

• PlayableAsset — 引擎层的基类，定义了 CreatePlayable() 和 outputs。TimelineAsset、TrackAsset、各种 clip 资产都继承它。
• ITimelineClipAsset — 接口，就一个 clipCaps 属性，声明这个 clip 支不支持混合、循环之类的能力。
• TrackAsset — 轨道。继承 PlayableAsset，下面挂着一堆 TimelineClip。运行时建 Mixer，把 clip 的 Playable 塞进区间树。
• TimelineClip — 窗口里那一截一截的长条。存的是 start、duration、混合曲线，以及对一个 PlayableAsset 的引用（asset 字段）。注意它本身不创建 Playable，只是数据描述。通过 asset as ITimelineClipAsset 拿 clipCaps。
• PlayableClipAsset（通称）— TimelineClip 背后真正的资产，比如 AnimationPlayableAsset、ControlPlayableAsset。建图时被调 CreatePlayable() 创建实际节点。

绑定和驱动：

• PlayableBinding — PlayableAsset.outputs 里的一条，描述这个输出槽需要绑什么类型。Director Inspector 上看到的那些绑定槽就是从这来的。
• PlayableDirector — 挂在 GameObject 上的组件，持有 Timeline 资产引用，负责建图和播控。

运行时：

• TimelinePlayable — 建图时生成的根节点，继承 PlayableBehaviour。内部维护 IntervalTree，PrepareFrame 里按时间查活跃 clip、写权重。

简略类图

classDiagram
  direction LR

  %% 继承（资产与轨道）
  ScriptableObject <|-- PlayableAsset : 继承
  PlayableAsset <|-- TimelineAsset : 继承
  PlayableAsset <|-- TrackAsset : 继承
  PlayableAsset <|-- ControlPlayableAsset : 继承
  PlayableAsset <|-- AnimationPlayableAsset : 继承

  %% 继承（驱动与行为）
  Behaviour <|-- PlayableDirector : 继承
  PlayableBehaviour <|-- TimelinePlayable : 继承

  %% 关系：Asset、轨道、Binding、Director
  PlayableAsset "1" --> "*" PlayableBinding : outputs 返回
  TrackAsset "1" --> "*" PlayableBinding : outputs 返回
  TimelineAsset "1" o-- "*" TrackAsset : 持有轨道
  PlayableDirector "1" o-- "0..1" PlayableAsset : 持有 playableAsset
  PlayableDirector ..> PlayableBinding : 读outputs显示绑定槽

  %% 类型与职责
  class ScriptableObject {
    基类 资产基类
  }
  class PlayableAsset {
    抽象类 可播放资产
    CreatePlayable 创建节点()
    outputs 输出集合
    duration 时长
  }
  class TimelineAsset {
    类 时间轴根资产
    持有轨道 GetRootTracks/GetOutputTracks
    outputs duration CreatePlayable
  }
  class TrackAsset {
    抽象类 轨道资产
    CreateTrackMixer 创建混合器()
    outputs 输出描述
    CompileClips 编译片段入树(internal)
  }
  class ControlPlayableAsset {
    类 控制轨Clip资产
    CreatePlayable 创建节点()
  }
  class AnimationPlayableAsset {
    类 动画轨Clip资产
    CreatePlayable 创建节点()
  }
  class PlayableBinding {
    类 输出槽描述
    sourceObject 源(轨道等)
    outputTargetType 需绑类型
    Director 据此显示绑定槽
  }
  class Behaviour {
    类 组件基类
  }
  class PlayableDirector {
    类 驱动组件
    持PlayableAsset 建图 播控
    读asset.outputs 显示绑定
    SetGenericBinding 绑定()
  }
  class PlayableBehaviour {
    抽象类 行为回调基类
    PrepareFrame 帧前准备()
    ProcessFrame 帧处理()
  }
  class TimelinePlayable {
    类 运行时根Behaviour
    静态 Create 创建根Playable()
    实例 Compile 编译轨道入图()
    PrepareFrame 选片段写权重()
  }

源码学习路线

本篇博客按下面的顺序来拆解，基本上是从”看得见的”到”跑起来的”：

1. 静态结构：先搞清楚 .playable 文件里存了什么。TimelineAsset → TrackAsset → TimelineClip → clip 资产，这棵树是一切的起点。把静态资产的组织方式弄明白了，后面看建图代码才知道它在遍历什么。
2. 运行时建图：PlayableDirector.Play() 之后发生了什么？从 TimelineAsset.CreatePlayable() 到 TimelinePlayable.Compile()，再到每条轨道的 CreatePlayableGraph() → CompileClips()，整条调用链怎么把静态资产编译成 PlayableGraph 里的节点树。
3. 每帧评估：图建好之后每帧怎么跑。TimelinePlayable.PrepareFrame() 用 IntervalTree 按当前时间查出哪些 clip 处于激活区间，给它们写权重、Pause 不在区间内的 clip。RuntimeClip、IntervalTree 内部结构（Rebuild 怎么建树、查询怎么走）、动画权重后处理一并在这里展开。

---

4.2 Timeline 静态结构

运行时的 PlayableGraph 是树形的，建图时读的是 .playable 资产实例化后的 TimelineAsset。在场景里被 PlayableDirector 引用并加载后，就会得到一份 TimelineAsset 实例，Director 初始化时用这份实例去创建根节点、遍历轨道与片段、生成各 Playable。也就是说：磁盘上的 .playable 是静态序列化；运行时真正在“指导”建图的是已经实例化好的 TimelineAsset。

编辑到运行时的链路：Timeline 窗口编辑资产 → 保存为 .playable 文件 → Director 引用该资产并设好 binding → Play 时实例化 TimelineAsset、建图生成各 Playable。

graph TD
  subgraph S1["timeline 窗口编辑资产"]
    A[生成 Timeline.playable 资产]
  end
  A --> B[director 添加 timeline 资产、设置 binding]
  subgraph S2["director 组件初始化"]
    C[根据 timeline 资产树实例化为对应的 TimelineAsset]
  end
  B --> C

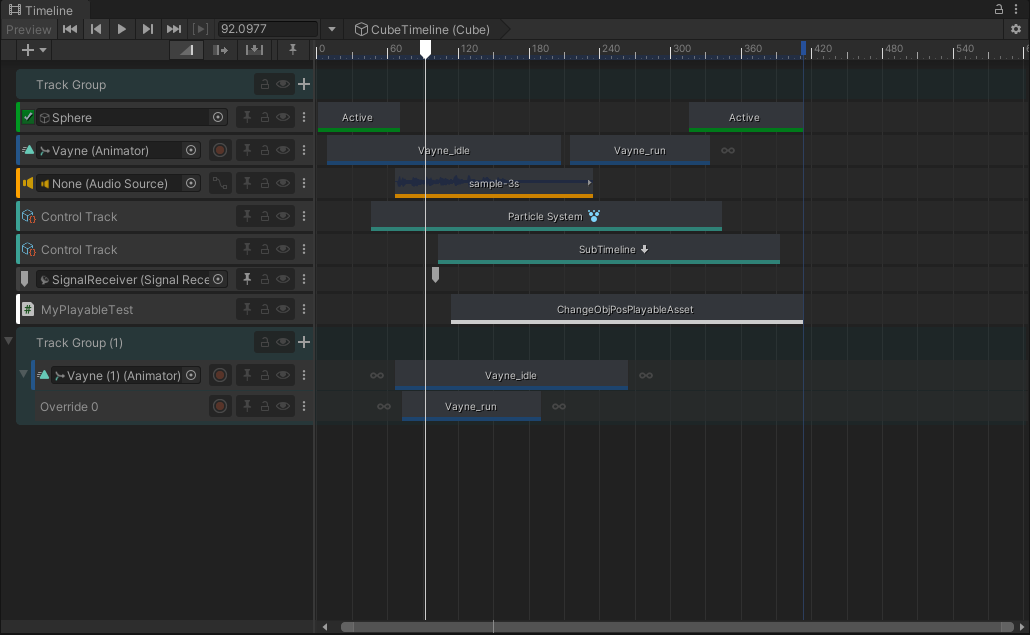

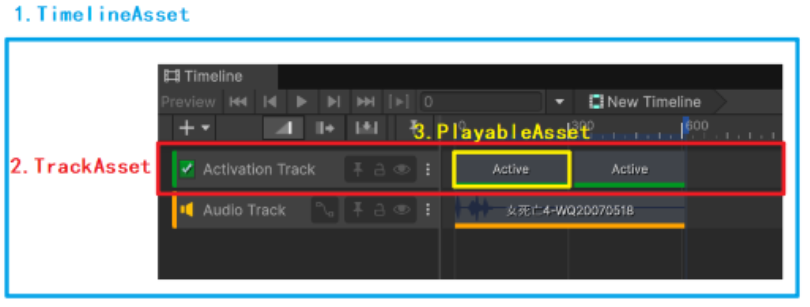

窗口里加几条 Track、拖几个 clip，保存就是一份 .playable 资产。窗口上看到的东西和代码里的类直接对应：整块窗口 = TimelineAsset，一行轨道 = TrackAsset，轨道上那一截一截的长条 = TimelineClip（存 start / duration / 混合参数），TimelineClip 通过 m_Asset 引用真正 CreatePlayable() 的 PlayableAsset（Clip Asset）（如 AnimationPlayableAsset、AudioPlayableAsset）。下图蓝框 = TimelineAsset，红框 = TrackAsset，黄框 = TimelineClip 引用的 PlayableAsset。

层级上看就是：TimelineAsset 为根，下挂多条 TrackAsset，每条 TrackAsset 里放若干个 TimelineClip，每个 TimelineClip 再引用一个 PlayableAsset（Clip Asset）。

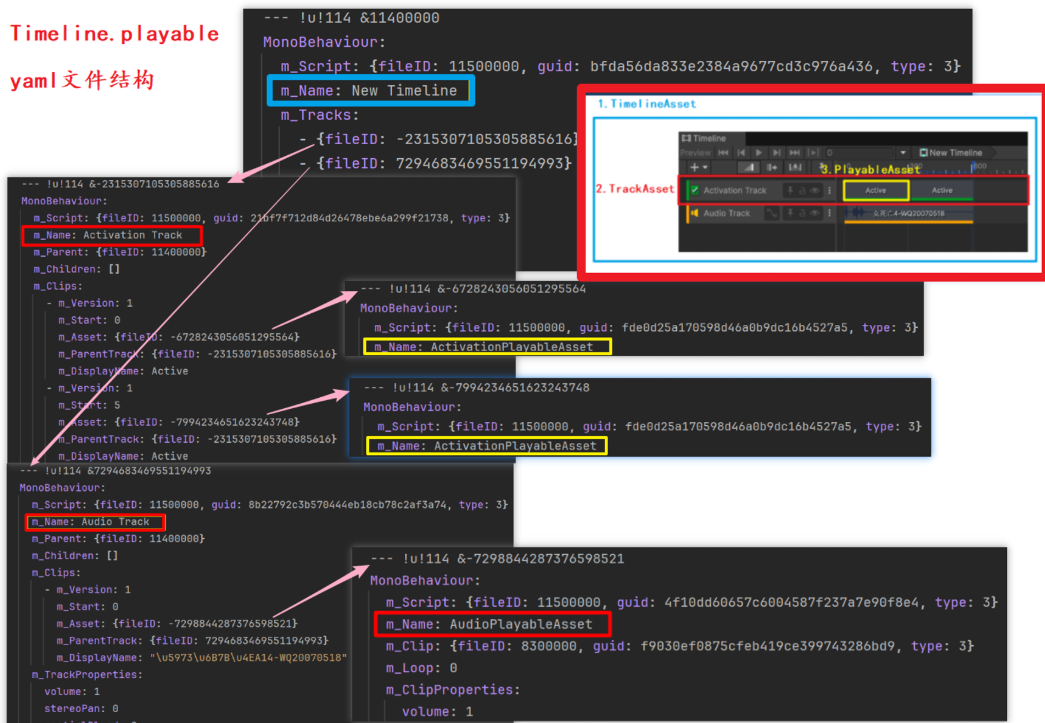

.playable 本质是 YAML。用文本编辑器打开能直接看到结构：根是 TimelineAsset（m_Name、m_Tracks 等），m_Tracks 里按 fileID 引用各 root track；每个 Track 子资产有 m_Parent 指回 TimelineAsset、m_Clips 里存着 TimelineClip，clip 里的 m_Start、m_Duration、m_Asset（fileID 指向 PlayableAsset）都能看到。反序列化时按 parent/children 和 m_Asset 的引用关系把整棵资产树还原出来。虽然 Track 和 ClipAsset 在 C# 里都继承 ScriptableObject，但 Unity 序列化统一用 classID 114 的 MonoBehaviour: 标签——YAML 里看到 MonoBehaviour 别以为是场景组件，就是序列化格式的历史包袱。下图左边是 YAML 原文，右边是对应的 Timeline 窗口，箭头标了层级和 m_Asset 的引用关系：

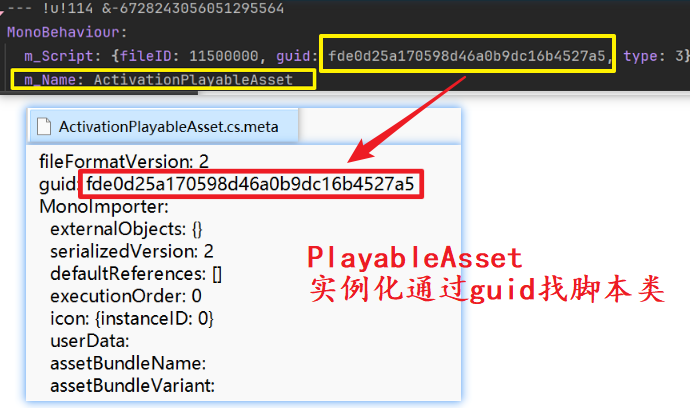

YAML 里每个子资产的 m_Script 字段带着 guid，和 .cs.meta 里的 guid 对上就能定位到具体的 C# 脚本，反序列化时靠这个还原成 TimelineAsset、TrackAsset、ActivationPlayableAsset 等正确的类型：

TimelineAsset：根资产

classDiagram
  direction LR

  %% 继承与实现
  PlayableAsset <|-- TimelineAsset : 继承
  class PlayableAsset {
    抽象类 可播放资产
    CreatePlayable()
    outputs
    duration
  }
  class TimelineAsset {
    类 时间轴根资产
    m_Tracks 根层轨道列表
    duration durationMode fixedDuration
    GetRootTracks() rootTrackCount
    GetOutputTracks() outputTrackCount
    outputs 汇总各output轨的outputs
    CreatePlayable() 调TimelinePlayable.Create()
    markerTrack editorSettings
  }
  TimelineAsset "1" o-- "*" TrackAsset : GetRootTracks返回
  TimelineAsset ..> PlayableBinding : outputs 返回

TimelineAsset 里的 m_Tracks（List<ScriptableObject>）只存最外面一层轨道，就是 Timeline 窗口里直接看到的那一排。子轨挂在父轨的 children 里，不在这个列表。还有一条隐藏的 Marker 轨（m_MarkerTrack 字段），放 Signal Emitter 之类的时间点标记，也不在 m_Tracks 里，单独序列化。编辑器里往时间轴上方加 Signal 操作的就是这条。

获取轨道接口

源码里有两组访问接口，用途不同：

graph LR
  subgraph 序列化字段
    A["m_Tracks"]
    B["m_MarkerTrack"]
  end
  A --> C["GetRootTracks()"]
  B --> C
  C -->|"编辑器层级
包含 GroupTrack"| D["rootTrackCount"]

  A --> E["GetOutputTracks()"]
  B --> E
  E -->|"运行时建图
排除 Group / Override"| F["outputTrackCount"]

• GetRootTracks() 返回根层轨道，markerTrack 在前，m_Tracks 中的 TrackAsset 在后。对应编辑器里看到的层级。
• GetOutputTracks() 只返回运行时要建 PlayableOutput 的轨道。Group 轨纯粹是分组容器，Override 子轨跟着父轨走，都不在里面。后续 Compile、建图、绑定走的都是这个。

看下 UpdateRootTrackCache() 的实现就清楚了：

// TimelineAsset.cs

/// <summary>
/// 时间轴资源类
/// 表示时间轴的 PlayableAsset
/// 用于创建和管理时间轴序列，包含轨道、片段和标记
/// </summary>
[ExcludeFromPreset]
[Serializable]
[TimelineHelpURL(typeof(TimelineAsset))]
public partial class TimelineAsset : PlayableAsset, ISerializationCallbackReceiver, ITimelineClipAsset, IPropertyPreview
{
  /// <summary>
  /// 轨道资源列表。
  /// </summary>
  [HideInInspector, SerializeField] List<ScriptableObject> m_Tracks;

  /// <summary>
  /// 输出轨道缓存。
  /// </summary>
  [HideInInspector, NonSerialized] TrackAsset[] m_CacheOutputTracks;

  /// <summary>
  /// 根轨道缓存。
  /// </summary>
  [HideInInspector, NonSerialized] List<TrackAsset> m_CacheRootTracks;

  /// <summary>
  /// 更新根轨道缓存
  /// </summary>
  void UpdateRootTrackCache()
  {
      if (m_CacheRootTracks == null)
      {
          if (m_Tracks == null)
              m_CacheRootTracks = new List<TrackAsset>();
          else
          {
              m_CacheRootTracks = new List<TrackAsset>(m_Tracks.Count);
              if (markerTrack != null)
              {
                  m_CacheRootTracks.Add(markerTrack);
              }

              foreach (var t in m_Tracks)
              {
                  var trackAsset = t as TrackAsset;
                  if (trackAsset != null)
                      m_CacheRootTracks.Add(trackAsset);
              }
          }
      }
  }

  /// <summary>
  /// 获取所有根轨道的可枚举列表。
  /// </summary>
  /// <returns>所有根轨道的 IEnumerable。</returns>
  /// <remarks>根轨道是指出现在时间轴根部的所有轨道。这些是最外层的 GroupTracks 和不属于任何组的输出轨道。</remarks>
  public IEnumerable<TrackAsset> GetRootTracks()
  {
      UpdateRootTrackCache();
      return m_CacheRootTracks;
  }

  /// <summary>
  /// 获取时间轴中所有输出轨道的列表。
  /// </summary>
  /// <returns>所有输出轨道的 IEnumerable</returns>
  /// <remarks>
  /// 输出轨道是生成 PlayableOutput 的轨道。通常，输出轨道是任何不是 GroupTrack 或子轨道的轨道。
  /// </remarks>
  public IEnumerable<TrackAsset> GetOutputTracks()
  {
      UpdateOutputTrackCache();
      return m_CacheOutputTracks;
  }

rootTrackCount 就是这个缓存列表的 Count。没加 Marker 时和 m_Tracks.Count 一样，加了 Signal 之后会多 1，写工具遍历轨道时注意别漏算。

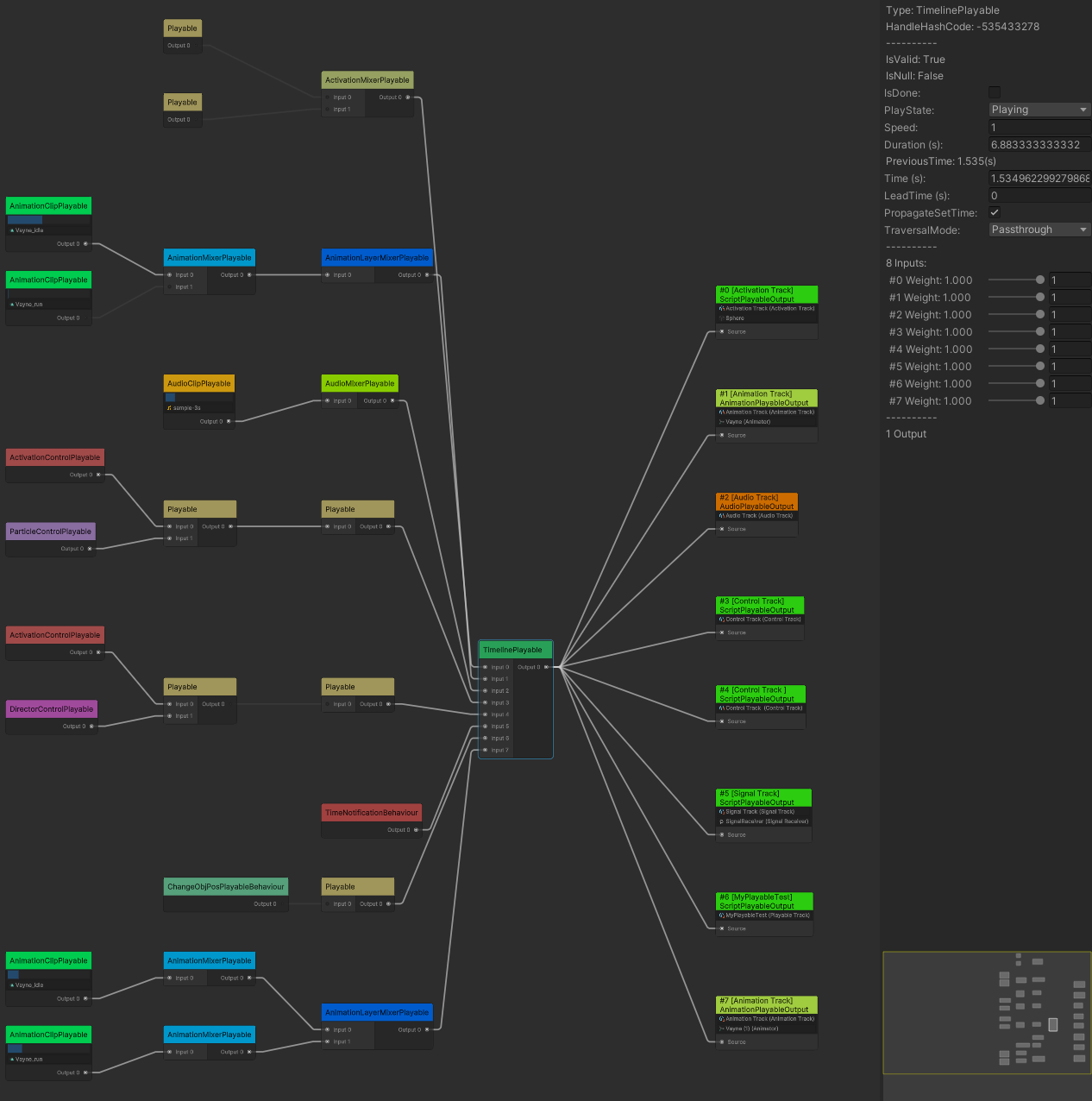

Director Inspector 上那排绑定槽（Animator、AudioSource 等）来自 timelineAsset.outputs，内部就是遍历 GetOutputTracks() 把每条 track 的 outputs 拼到一起。

建图入口：CreatePlayable

PlayableDirector.Play() 和 RebuildGraph() 是 extern 方法，C++ 层建完 Graph 后回调 playableAsset.CreatePlayable(graph, go)。asset 是 TimelineAsset 时走到下面这段——GetOutputTracks() 取出要播的轨道，传给 TimelinePlayable.Create() 建根节点，最后把 duration 赋上去。一个 Director 对应一张 Graph，所有 output track 编译进同一张图：

graph LR
  A["Director.Play()"] -->|"C++ 回调"| B["TimelineAsset
.CreatePlayable()"]
  B --> C["GetOutputTracks()"]
  C --> D["TimelinePlayable.Create()
建根节点"]
  D --> E["设置 duration"]

// TimelineAsset.cs

public override Playable CreatePlayable(PlayableGraph graph, GameObject go)
{
    // 编辑器下允许 clip 时间变动后 IntervalTree 自动重平衡
    bool autoRebalanceTree = false;
#if UNITY_EDITOR
    autoRebalanceTree = true;
#endif

    // graph 为空说明是根 Timeline，需要建 PlayableOutput；嵌套的子 Timeline 不建
    bool createOutputs = graph.GetPlayableCount() == 0;

    var timeline = TimelinePlayable.Create(graph, GetOutputTracks(), go, autoRebalanceTree, createOutputs);
    timeline.SetDuration(this.duration);
    timeline.SetPropagateSetTime(true);  // 根节点 setTime 时向下 propagate
    return timeline.IsValid() ? timeline : Playable.Null;
}

duration 分两种模式：BasedOnClips 遍历所有 clip 取最大结束时间（走 CalculateItemsDuration()），FixedLength 直接读 m_FixedDuration（编辑器里手动改的时长就存在这）。建图过程不依赖 duration，只在最后赋给根 Playable。

Root Track 与 Output Track

.playable 反序列化之后会还原出一棵 PlayableAsset 树。根节点是 TimelineAsset，下面直接挂着的是 Root Track（窗口里最外层那一排），再往下 Group、Animation 轨还能继续嵌套 SubTrack，每条 Track 下面则是一堆 clip（每个 clip 背后也是一个 PlayableAsset）。

简单理一下概念：

• Root PlayableAsset —— 就是 TimelineAsset 本身，整棵树的根。

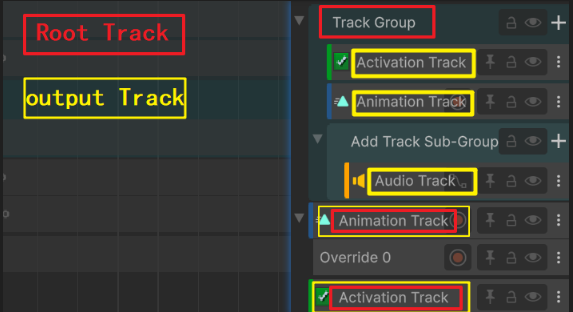

• Root Track —— 直接挂在 TimelineAsset 下的轨道，GetRootTracks() 返回的就是这批。
• Output Track —— 运行时会建 PlayableOutput、需要绑定 target 的轨道。GroupTrack、子 Group、Override 轨不产生 Output，不在此列。

这两套遍历各管各的：GetRootTracks 对应的是编辑器里看到的层级结构，GetOutputTracks 对应的是运行时真正要出 Output 的那几条轨道。Compile 走的是后者，Group 轨只在结构上存在，不产生 Output。下图中红框标的是 root track，黄框标的是 output track；像顶层单条 Animation/Activation 轨，既是 root 也是 output。

TrackAsset：轨道

TrackAsset 也继承自 PlayableAsset，是 Timeline 窗口里每条轨道对应的资产类型。AnimationTrack、AudioTrack、ActivationTrack 这些内置轨道都是它的子类，自定义轨道也要继承它。

classDiagram
  direction LR

  PlayableAsset <|-- TrackAsset : 继承
  TrackAsset <|-- AnimationTrack
  TrackAsset <|-- AudioTrack
  TrackAsset <|-- ActivationTrack
  TrackAsset <|-- ControlTrack
  TrackAsset <|-- SignalTrack
  TrackAsset <|-- GroupTrack
  TrackAsset <|-- PlayableTrack

  class TrackAsset {
    abstract 轨道基类
    m_Clips 片段列表
    m_Children 子轨列表
    m_Parent 父资产
    m_Locked / m_Muted
    GetClips() GetChildTracks()
    CreateTrackMixer() 建Mixer节点
    CompileClips() 编译clip为RuntimeClip
    outputs 返回PlayableBinding
  }

序列化字段

TrackAsset 里比较关键的序列化字段：

// TrackAsset.cs

[SerializeField] protected internal List<TimelineClip> m_Clips;  // 这条轨上所有片段
[SerializeField] List<ScriptableObject> m_Children;               // 子轨列表
[SerializeField] PlayableAsset m_Parent;                          // 父资产引用
[SerializeField] bool m_Locked;                                   // 编辑器锁定
[SerializeField] bool m_Muted;                                    // 编辑器静音
[SerializeField] AnimationClip m_Curves;                          // 轨道级参数动画曲线

m_Clips 对应窗口里那些长条片段（TimelineClip），m_Children 存子轨（比如 AnimationTrack 的 Override 子轨），m_Parent 指回父级（TimelineAsset 或 GroupTrack）。m_Curves 别和 clip 上的曲线搞混，这个是轨道自身的参数动画曲线。

GetClips() 和 GetChildTracks() 内部走缓存，没什么额外逻辑：

// TrackAsset.cs

public IEnumerable<TimelineClip> GetClips()
{
    return clips;  // 内部属性，m_Clips 的 ToArray() 缓存
}

public IEnumerable<TrackAsset> GetChildTracks()
{
    UpdateChildTrackCache();  // 遍历 m_Children，as TrackAsset 转换后缓存
    return m_ChildTrackCache;
}

子轨与 Override 轨

后面建图会频繁提到”子轨”，先说清楚。

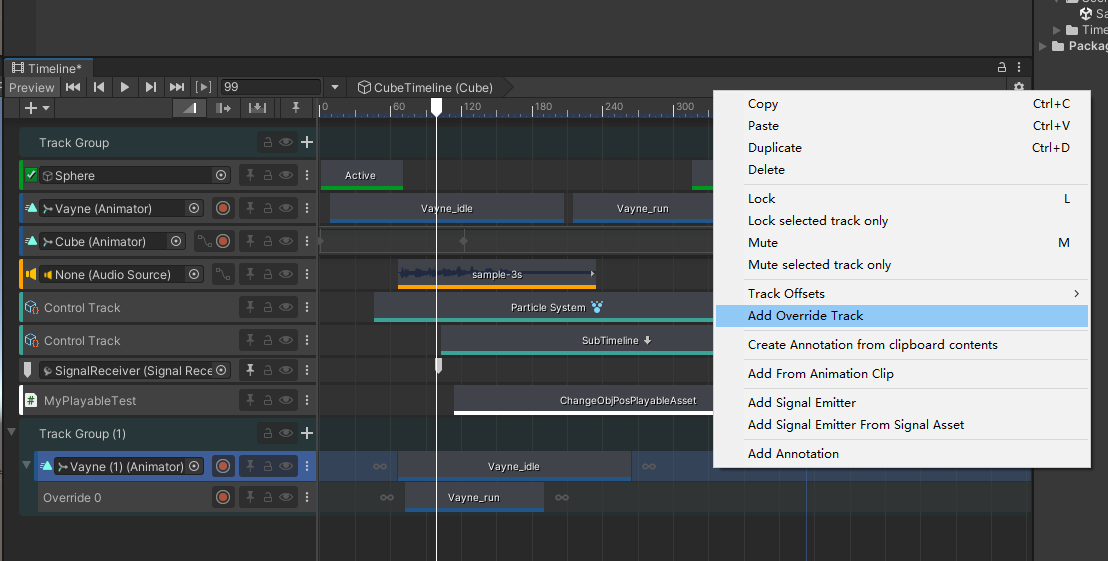

大部分轨道在窗口里就是独立一行。AnimationTrack 特殊——右键选 “Add Override Track” 可以叠子轨，窗口里缩进显示，资产层面挂在父轨 m_Children 里：

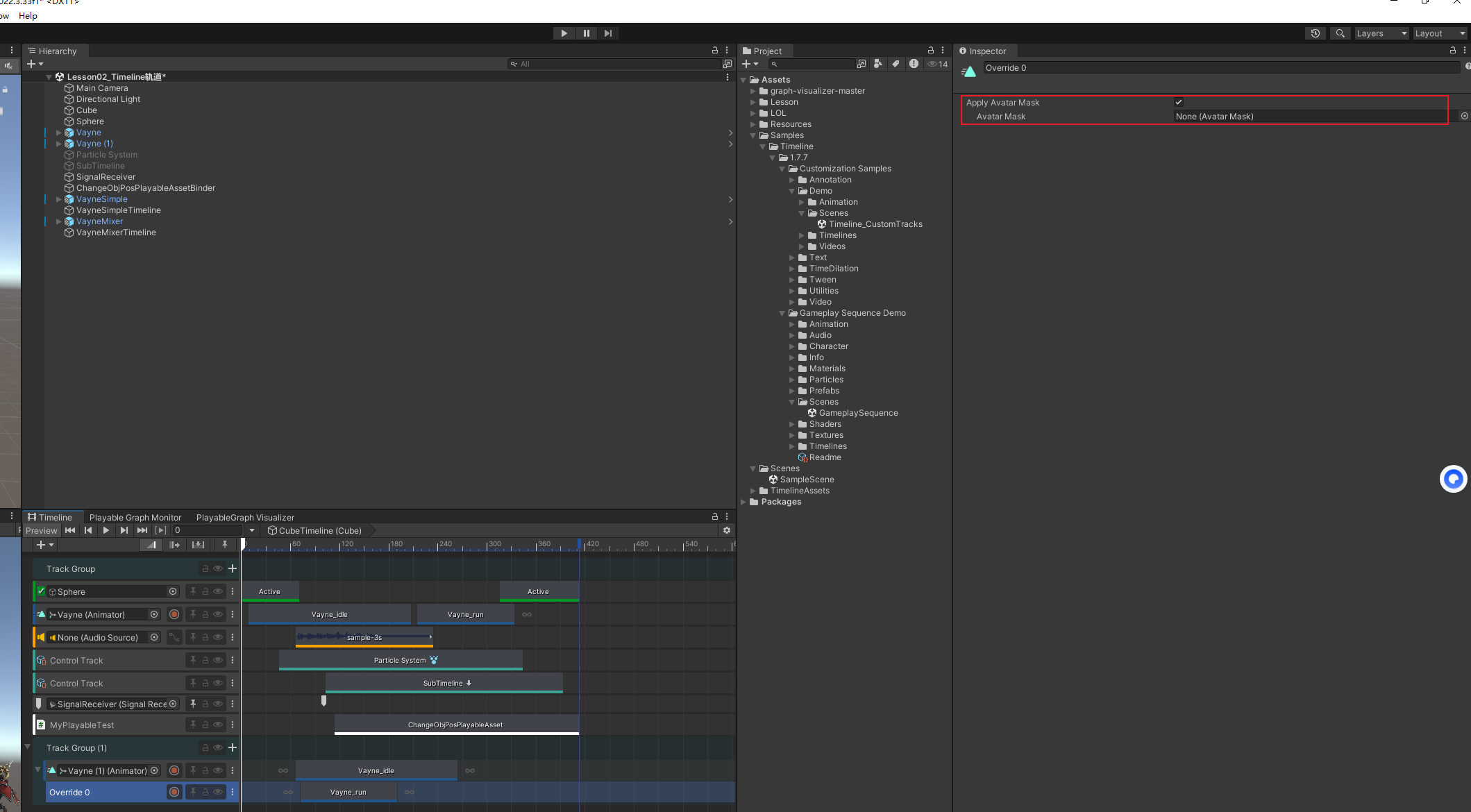

Override 轨干的事是动画分层混合。比如角色边跑边挥剑：主轨放全身跑步 clip 当基础层，Add Override Track 加一条子轨放挥剑 clip，选中子轨在 Inspector 勾上 Apply Avatar Mask，指定一个只含上半身骨骼的 AvatarMask：

运行时 AnimationTrack 建出 AnimationLayerMixerPlayable，基础层走 input 0，Override 层走 input 1 并带 Mask，下半身跑步、上半身挥剑自动混合。AnimationTrack 实现 ILayerable 接口就是为了能建 LayerMixer 做分层。

AudioTrack、ActivationTrack 不支持分层，没有 Override 子轨。

所以后面建图时会看到三种情况：

1. 有子轨且支持 Layer（AnimationTrack）—— 建 LayerMixer，每层各自编译
2. 就自己一条轨（大多数情况）—— 直接编译
3. 有子轨但不支持 Layer（理论上不常见）—— 把所有 clip 合并后编译

Attribute 声明能力

轨道通过 Attribute 告诉 Timeline 自己的能力：

• TrackClipType —— 这条轨能放哪种 clip。参数是实现了 ITimelineClipAsset 的 PlayableAsset 类型。
• TrackBindingType —— 这条轨的 Output 要绑什么类型的目标，对应 PlayableBinding 的 outputTargetType。

比如 AnimationTrack 上标的就是：

// AnimationTrack.cs

[TrackClipType(typeof(AnimationPlayableAsset))]
[TrackBindingType(typeof(Animator))]
public class AnimationTrack : TrackAsset { ... }

这两个 Attribute 在运行时也会被读取。outputs 属性返回 PlayableBinding 时会通过反射拿 TrackBindingType 确定绑定类型；编辑器里右键添加 clip 时也会检查 TrackClipType 来过滤可选类型。

之前自定义轨道时也用过这些 Attribute，还有个 TrackColor 可以设置轨道在编辑器里的颜色：

// 自定义轨道示例 VayneControlSimpleTrack.cs

[TrackColor(0.20f, 0.70f, 0.20f)]
[TrackClipType(typeof(VayneControlSimpleClip))]
[TrackBindingType(typeof(Animator))]
public class VayneControlSimpleTrack : TrackAsset
{
    //...
}

TimelineClip：片段数据

classDiagram
  direction LR

  class TimelineClip {
    [Serializable] 片段数据容器
    m_Start / m_Duration 时间区间
    m_ClipIn / m_TimeScale 偏移与变速
    m_EaseInDuration / m_EaseOutDuration
    m_BlendInDuration / m_BlendOutDuration
    m_MixInCurve / m_MixOutCurve
    m_PreExtrapolationMode / m_PostExtrapolationMode
    m_Asset 引用的PlayableAsset
    m_ParentTrack 所属轨道
    clipCaps 从asset取能力
    ToLocalTime() 全局时间→clip本地时间
    EvaluateMixIn() / EvaluateMixOut()
  }
  class ITimelineClipAsset {
    <>
    clipCaps ClipCaps
  }

  TimelineClip "1" o-- "1" Object : m_Asset 引用
  TimelineClip ..> ITimelineClipAsset : asset as 取clipCaps
  TrackAsset "1" o-- "*" TimelineClip : m_Clips

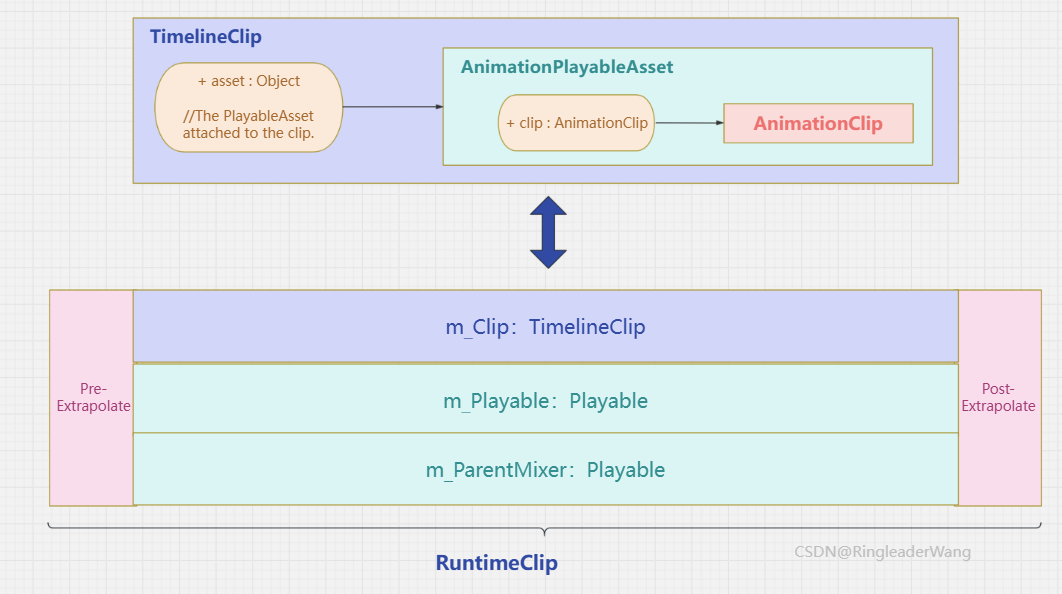

TimelineClip 不是 Playable，也不继承 PlayableAsset。它就是一个 [Serializable] 的数据容器，存的是”这段 clip 在时间轴上从哪开始、放多久、怎么混合”这些信息。真正建 Playable 节点的是它 m_Asset 字段引用的 PlayableAsset（比如 AnimationPlayableAsset）。

序列化字段

重点关注 m_Asset —— 建图时通过 clip.asset as IPlayableAsset 拿到真正的 PlayableAsset，调它的 CreatePlayable() 创建节点。其余字段都是时间和混合参数：

// TimelineClip.cs

// ---- 时间 ----
[SerializeField] double m_Start;       // 时间轴上的起始时间（秒）
[SerializeField] double m_Duration;    // 持续时间（秒），end = start + duration
[SerializeField] double m_ClipIn;      // 内部偏移，比如 10 秒动画只从第 3 秒开始播就设 3
[SerializeField] double m_TimeScale;   // 播放速度，默认 1.0，范围 [0.001, 1000]

// ---- 混合 / 淡入淡出 ----
[SerializeField] double m_EaseInDuration;      // 缓入（clip 不重叠时的淡入）
[SerializeField] double m_EaseOutDuration;     // 缓出
[SerializeField] double m_BlendInDuration;     // 混合入（clip 重叠时的交叉淡化）
[SerializeField] double m_BlendOutDuration;    // 混合出
[SerializeField] AnimationCurve m_MixInCurve;  // 混合入曲线
[SerializeField] AnimationCurve m_MixOutCurve; // 混合出曲线

// ---- 外推 ----
[SerializeField] ClipExtrapolation m_PreExtrapolationMode;   // clip 开始前：None / Hold / Loop / PingPong
[SerializeField] ClipExtrapolation m_PostExtrapolationMode;  // clip 结束后

// ---- 资产引用 ----
[SerializeField] Object m_Asset;              // 引用的 PlayableAsset
[SerializeField] TrackAsset m_ParentTrack;    // 所属轨道
[SerializeField] AnimationClip m_AnimationCurves; // clip 级参数动画曲线（不是 clip asset 自己的）

Ease 和 Blend 容易混——两个 clip 重叠时重叠区域走 Blend（交叉淡化），不重叠时的淡入淡出走 Ease。EvaluateMixIn() / EvaluateMixOut() 按当前时间和曲线算出 [0, 1] 权重，RuntimeClip 拿这个值写 Mixer 的 inputWeight。

外推是 clip 区间外怎么处理。比如走路 clip 结束后设 Hold，角色保持最后姿势不动。

clipCaps

TimelineClip 的能力不是自己定义的，是从 m_Asset 上取的：

// TimelineClip.cs

/// <summary>
/// 附加到片段的 PlayableAsset。
/// </summary>
public Object asset
{
    get { return m_Asset; }
    set { m_Asset = value; }
}

/// <summary>
/// 返回此片段支持的功能。
/// </summary>
public ClipCaps clipCaps
{
    get
    {
        var clipAsset = asset as ITimelineClipAsset;
        return (clipAsset != null) ? clipAsset.clipCaps : kDefaultClipCaps;
    }
}

ClipCaps 是 Flags 枚举，有 Looping、Extrapolation、ClipIn、SpeedMultiplier、Blending 等。timeScale 的 setter 里会检查 clipCaps.HasAny(ClipCaps.SpeedMultiplier)，asset 不支持变速的话设了也没用。

ToLocalTime：时间转换

每帧拿到的是时间轴全局时间（Director 当前播到第几秒），clip 内部要的是”我自己播到第几秒”，ToLocalTime() 做这个转换。

时间轴上一个 clip 涉及三段区间：

  前外推区间          clip 正常区间           后外推区间
|<--  Pre  -->|<---  start ~ end  --->|<--  Post  -->|
              ↑ m_Start               ↑ m_Start + m_Duration

• 正常区间（start ≤ time ≤ start + duration）：clip 正在播的部分
• 前外推（time < start，开了 Pre-Extrapolation）：clip 还没开始但要有表现，比如 Hold 第一帧
• 后外推（time > end，开了 Post-Extrapolation）：clip 结束后仍要表现，比如 Hold 最后一帧、Loop 循环

转换分两步走：

// TimelineClip.cs

public double ToLocalTime(double time)
{
    // 负时间直接返回，不做转换
    if (time < 0)
        return time;

    // ---------- 第一步：按所处区间做时间映射 ----------
    // 三个分支都是先 time - m_Start 转成相对时间，
    // 外推分支再按模式（Loop/Hold/PingPong）做额外换算
    if (IsPreExtrapolatedTime(time))
        // 前外推：比如 Loop 模式下对 duration 取模，Hold 模式下 clamp 到 0
        time = GetExtrapolatedTime(time - m_Start, m_PreExtrapolationMode, m_Duration);
    else if (IsPostExtrapolatedTime(time))
        // 后外推：同理，按后外推模式换算
        time = GetExtrapolatedTime(time - m_Start, m_PostExtrapolationMode, m_Duration);
    else
        // 正常区间：全局 5.3s，clip 从 3s 开始 → 相对时间 2.3s
        time -= m_Start;

    // ---------- 第二步：统一应用变速和偏移 ----------
    // 注意这两行在 if/else 外面，三个分支都会走到
    // clipIn：内部偏移，比如 10s 动画只从第 3s 开始播，clipIn = 3
    // timeScale：变速，2x 就是两倍速
    time *= timeScale;
    time += clipIn;

    return time;
}

公式：**localTime = mappedTime * timeScale + clipIn**

RuntimeClip 的 EvaluateAt() 内部调这个方法，拿到 localTime 设给对应 Playable 节点的 time。

和 RuntimeClip 的关系

建图时 CompileClips 会把每个 TimelineClip 和它 asset 创建出来的 Playable 节点一起包成 RuntimeClip，塞进 IntervalTree：

graph LR
  A["TimelineClip
start / duration / 混合曲线"] --> C["RuntimeClip"]
  B["clip.asset.CreatePlayable()
Playable 节点"] --> C
  C --> D["IntervalTree"]
  D --> E["PrepareFrame
按时间查询 → 激活/写权重"]

简单说就是 TimelineClip 出时间参数，clip asset 出 Playable 节点，RuntimeClip 把两者合到一起变成运行时可以按时间激活和写权重的对象。CompileClips 和 PrepareFrame 后面展开。

PlayableBinding 与绑定机制

前面提到 TrackBindingType 声明了绑定类型，那运行时怎么用起来的？TrackAsset 重写了 outputs 属性，在这里通过反射读 Attribute、转成 PlayableBinding：

// TrackAsset.cs

/// <summary>
/// 返回此轨道将创建的 PlayableOutputs 的描述。
/// </summary>
public override IEnumerable<PlayableBinding> outputs
{
    get
    {
        // 1. 反射取 TrackBindingTypeAttribute，带缓存避免重复反射
        TrackBindingTypeAttribute attribute;
        if (!s_TrackBindingTypeAttributeCache.TryGetValue(GetType(), out attribute))
        {
            // GetCustomAttribute：C# 反射 API，从类型上取指定 Attribute
            attribute = (TrackBindingTypeAttribute)Attribute.GetCustomAttribute(
                GetType(), typeof(TrackBindingTypeAttribute));
            // 存进字典，下次直接查表
            s_TrackBindingTypeAttributeCache.Add(GetType(), attribute);
        }

        // 2. 拿到绑定类型（比如 AnimationTrack → Animator，AudioTrack → AudioSource）
        //    如果轨道没标 TrackBindingType，trackBindingType 为 null
        var trackBindingType = attribute != null ? attribute.type : null;

        // 3. 创建 PlayableBinding
        //    ScriptPlayableBinding.Create 是 Unity 引擎 API，
        //    把 (轨道名, 轨道自身, 绑定类型) 打包成一个 PlayableBinding 结构体
        yield return ScriptPlayableBinding.Create(name, this, trackBindingType);
    }
}

PlayableBinding 结构体在《Playable源码浅析 - 10.2 资源层》里有介绍，Director 怎么通过它做绑定在《PlayableDirector - 运行时绑定》里展开过，这里只关注轨道怎么产出它。

ScriptPlayableBinding.Create(name, this, trackBindingType) 打包出来的 PlayableBinding 带三个关键信息：

• sourceObject — 传的是 this（Track 自身），Director 绑定表拿它当 key
• outputTargetType — 从 TrackBindingType Attribute 读出来的类型，比如 AnimationTrack 对应 Animator，AudioTrack 对应 AudioSource
• streamName — track 的 name，就是 Inspector 绑定槽上显示的那个名字

TimelineAsset.outputs 遍历 GetOutputTracks()，把每条 track 的 outputs 拼到一起。Director 读这个列表就知道要显示几个绑定槽、每个槽接受什么类型。

PlayableDirector 怎么存绑定

绑定关系不在 .playable 资产里，存在 PlayableDirector 组件上，key-value 结构：

graph LR
  A["TrackAsset
（sourceObject / key）"] -->|"SetGenericBinding"| B["PlayableDirector
SceneBindings"]
  B --> C["目标对象
Animator / AudioSource 等
（target / value）"]

key 是 Track（PlayableBinding.sourceObject），value 是场景里的目标对象。所以从 Project 窗口双击 .playable 打开时 track 左边看不到绑定——绑定不在资产文件里，得从挂了 Director 的 GameObject 点进去才能在 Inspector 上看到 Bindings 列表。

建图时 CreateTrackOutput() 创建 PlayableOutput，通过 Director.GetGenericBinding(track) 取出目标对象设成 output 的 target，数据流就通了。

绑定 API 用法（SetGenericBinding / GetGenericBinding、遍历 outputs 按类型绑定等）在《PlayableDirector - 运行时绑定》里有完整示例，不再重复。

MarkerTrack 与 Marker

clip 管的是一段时间区间内的表现，Marker 管的是某个时间点上的事件。用得最多的就是 Signal——在某一帧触发一个回调。

classDiagram
  direction LR

  IMarker <|.. Marker : 实现
  ScriptableObject <|-- Marker : 继承
  Marker <|-- SignalEmitter
  INotification <|.. SignalEmitter : 实现
  INotificationOptionProvider <|.. SignalEmitter : 实现

  class IMarker {
    <>
    time double
    parent TrackAsset
  }
  class Marker {
    <>
    m_Time double
  }
  class SignalEmitter {
    m_Asset SignalAsset
    m_Retroactive bool
    m_EmitOnce bool
  }
  class INotification {
    <>
    id PropertyName
  }
  class INotificationOptionProvider {
    <>
    flags NotificationFlags
  }

IMarker 接口就两个属性：time（时间点）和 parent（所属轨道）。Marker 继承 ScriptableObject、实现 IMarker，是抽象基类，自定义 Marker 继承它就行。

SignalEmitter 是 Timeline 内置的信号发射器，类图里能看到它同时实现了两个接口：

• INotification — 有这个接口的 Marker 才会被 CreateNotificationsPlayable 收集、编译成运行时的通知节点。不是所有 Marker 都会产生通知，自定义 Marker 不实现 INotification 的话运行时直接跳过。
• INotificationOptionProvider — 提供额外的触发选项：retroactive（时间轴跳过了这个时间点，要不要补发）、emitOnce（是否只触发一次）。

工作流程：SignalEmitter 在指定时间点发出 Signal，场景里挂了 SignalReceiver 的 GameObject 接收后触发对应的 UnityEvent。

Marker 存在哪

每条 TrackAsset 内部都有 m_Markers（MarkerList），任何轨道都能放 Marker。但 Timeline 还有一条单独的隐藏轨道 MarkerTrack，专门放全局 Marker（编辑器里时间轴最上方那一行就是它）：

// TimelineAsset.cs

[HideInInspector, SerializeField] MarkerTrack m_MarkerTrack;

public void CreateMarkerTrack()
{
    if (m_MarkerTrack == null)
    {
        m_MarkerTrack = CreateInstance<MarkerTrack>();
        TimelineCreateUtilities.SaveAssetIntoObject(m_MarkerTrack, this);
        m_MarkerTrack.parent = this;
        m_MarkerTrack.name = "Markers";  // 含 Signal 时会显示在绑定列表中
        Invalidate();
    }
}

m_MarkerTrack 不在 m_Tracks 列表里，单独序列化。GetRootTracks() 会把它插到结果最前面；GetOutputTracks() 则只在它含有 INotification 类型的 Marker 时才把它算作 output track——没有 Signal 的 MarkerTrack 不会产生 PlayableOutput。

MarkerTrack 的 outputs 有点特殊：如果是 TimelineAsset 顶层的那条 markerTrack，绑定类型固定为 GameObject（Director 所在的 GameObject），SignalReceiver 也挂在这个对象上；其他情况走 TrackBindingType 常规逻辑。

小结

graph TD
  A["TimelineAsset
.playable 根资产"] -->|"m_Tracks 持有"| B["TrackAsset
AnimationTrack / AudioTrack / ..."]
  A -->|"m_MarkerTrack 单独序列化"| M["MarkerTrack
隐藏的全局 Marker 轨"]
  B -->|"m_Clips 列表"| C["TimelineClip
start / duration / blend"]
  B -->|"m_Children 列表"| B2["子轨 SubTrack
Override 轨等"]
  C -->|"m_Asset 引用"| D["PlayableAsset
AnimationPlayableAsset 等"]
  B -->|"outputs 属性产出"| E["PlayableBinding
绑定槽描述"]
  E -->|"sourceObject 当 key"| F["PlayableDirector
存 key→target 绑定关系"]
  M -->|"m_Markers 列表"| M2["Marker / SignalEmitter"]

TimelineAsset 是根，通过 m_Tracks 持有轨道、m_MarkerTrack 持有全局 Marker 轨；TrackAsset 通过 m_Clips 存片段、m_Children 存子轨，outputs 产出绑定槽描述；TimelineClip 存时间参数，m_Asset 指向真正的 PlayableAsset；PlayableDirector 拿 Track 当 key 存绑定目标。这些数据本身不参与运行时评估，建图时被遍历、编译成 PlayableGraph 节点。

---

4.3 Timeline 运行时建图

静态结构搞清楚了，现在看运行时——资产树怎么变成 PlayableGraph 里的节点。

先有个直观印象。下面这个 Timeline 涵盖了常见轨道类型：Activation（控制 Sphere 显隐）、Animation（Vayne 的 Idle/Run）、Audio（sample-3s 音频）、两条 Control（一条控粒子系统、一条嵌套子 Timeline）、Signal（挂了 SignalReceiver）、自定义 Playable（ChangeObjPosPlayableAsset），底下还有一个带 Override 子轨的 Track Group：

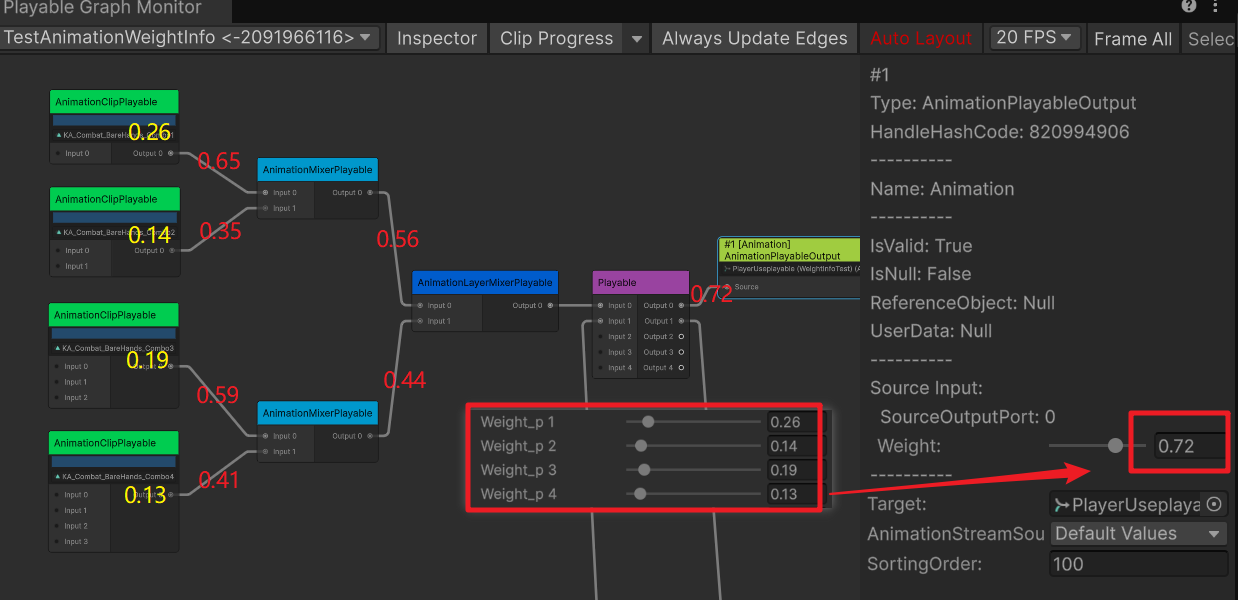

Play 之后用 PlayableGraph Visualizer 抓到的运行时节点图：

对照着看——右侧 8 个彩色方块是 PlayableOutput，每个对应一条 output track（#0 Activation、#1 Animation、#2 Audio……#7 底下那条带 Override 的 Animation）；中间绿色的 TimelinePlayable 是根节点，8 个 input 口各接一条轨道的子树；往左是各轨道的 Mixer 节点，最左边是叶子节点（AnimationClipPlayable、AudioClipPlayable、ActivationControlPlayable 等）。底部那条 Animation 轨因为有 Override 子轨，多了一层 AnimationLayerMixerPlayable。下面拆开看这张图怎么建出来的。

整体调用链

PlayableDirector.Play() / RebuildGraph() 在 C++ 层创建 PlayableGraph，回调 C# 的 TimelineAsset.CreatePlayable()：

graph TD
  A["Director.Play() / RebuildGraph()
C++ 层建空 Graph，回调 C#"] -->|"playableAsset.CreatePlayable()"| B["TimelineAsset.CreatePlayable()
取 GetOutputTracks()，传给 Create"]
  B -->|"传入 output track 列表"| C["TimelinePlayable.Create()
建根 ScriptPlayable（Passthrough 模式）"]
  C -->|"根节点建好，开始编译"| D["TimelinePlayable.Compile()
初始化 IntervalTree、ActiveClips 等容器"]
  D -->|"遍历每条 output track"| E["CompileTrackList()
跳过不可编译的轨道（如 GroupTrack）"]
  E -->|"逐条轨道"| F["CreateTrackPlayable()
递归确保父轨先编译，再建子树并接入图"]
  F -->|"调轨道自己的建图方法"| G["track.CreatePlayableGraph()"]
  G -->|"编译 clip 建 Mixer"| H["CreateMixerPlayableGraph()
建 Mixer + 各 clip 叶子节点"]
  G -->|"收集 INotification Marker"| I["CreateNotificationsPlayable()
有 Signal 时建 TimeNotificationBehaviour"]

一个 Director 对应一张 PlayableGraph，同一份 Timeline 资产的所有 output track 编译进同一张图。

TimelinePlayable：图的根节点

TimelineAsset.CreatePlayable() 前面 4.2 已经看过，拿 GetOutputTracks() 的结果传给 TimelinePlayable.Create()。

TimelinePlayable 继承 PlayableBehaviour，挂在图的根 ScriptPlayable 上——Visualizer 里中间那个绿色节点就是它。Create() 建出根节点后立刻调 Compile()，Compile() 内部先初始化几个运行时容器（IntervalTree、ActiveClips、PlayableCache），然后调 CompileTrackList() 遍历 output track 列表逐条编译。

整个过程可以理解为：Create() 负责把根节点造出来，Compile() 负责把”空壳”填满——把每条轨道的 Mixer、clip 节点、Output 都建好接进图里。

// TimelinePlayable.cs

/// <summary>
/// 创建 Timeline 的实例
/// 编译轨道列表并创建时间轴可播放项
/// </summary>
/// <param name="graph">要注入时间轴的可播放图</param>
/// <param name="tracks">要编译的轨道列表</param>
/// <param name="go">启动编译的 GameObject</param>
/// <param name="autoRebalance">在编辑器中，图是否应考虑更改片段时间的可能性</param>
/// <param name="createOutputs">是否在图中创建 PlayableOutputs</param>
/// <returns>以包含 TimelinePlayable 行为的可播放项为根的子图</returns>
public static ScriptPlayable<TimelinePlayable> Create(PlayableGraph graph,
    IEnumerable<TrackAsset> tracks, GameObject go, bool autoRebalance, bool createOutputs)
{
    //...

    // 建根节点
    // ScriptPlayable<T>.Create 会在 graph 里新建一个 Playable，
    // 同时 new 一个 TimelinePlayable 实例作为它的 behaviour
    var playable = ScriptPlayable<TimelinePlayable>.Create(graph);

    // Passthrough 模式：根节点不参与混合计算，只负责把时间和评估请求往下游分发
    // 如果设成 Mix 模式，图在评估时会尝试对 input 做混合，这不是根节点该干的事
    playable.SetTraversalMode(PlayableTraversalMode.Passthrough);

    // 拿到挂在根节点上的 TimelinePlayable behaviour，调 Compile 开始编译整张图
    var sequence = playable.GetBehaviour();
    sequence.Compile(graph, playable, tracks, go, autoRebalance, createOutputs);
    return playable;
}

/// <summary>
/// 编译此时间轴的子图
/// 将轨道列表编译为可播放图结构
/// </summary>
/// <param name="graph">要注入时间轴的可播放图</param>
/// <param name="timelinePlayable">时间轴根可播放项</param>
/// <param name="tracks">要编译的轨道列表</param>
/// <param name="go">启动编译的 GameObject</param>
/// <param name="autoRebalance">在编辑器中，图是否应考虑更改片段时间的可能性</param>
/// <param name="createOutputs">是否在图中创建 PlayableOutputs</param>
public void Compile(PlayableGraph graph, Playable timelinePlayable,
    IEnumerable<TrackAsset> tracks, GameObject go, bool autoRebalance, bool createOutputs)
{
    // 初始化运行时容器：
    //   m_IntervalTree  — 区间树，CompileClips 时把每个 RuntimeClip 按 [start, end] 塞进去，
    //                     运行时 PrepareFrame 用它按当前时间查哪些 clip 处于激活区间
    //   m_ActiveClips   — 每帧 IntervalTree 查询结果的缓存列表
    //   m_PlayableCache — Dictionary<TrackAsset, Playable>，同一条轨道只编译一次，
    //                     Override 子轨递归时可能重复触发父轨，靠这个缓存跳过
    //...
    CompileTrackList(graph, timelinePlayable, outputTrackList, go, createOutputs);
    //...
}

/// <summary>
/// 编译轨道列表
/// </summary>
/// <param name="graph">可播放图</param>
/// <param name="timelinePlayable">时间轴可播放项</param>
/// <param name="tracks">轨道集合</param>
/// <param name="go">游戏对象</param>
/// <param name="createOutputs">是否创建输出</param>
private void CompileTrackList(PlayableGraph graph, Playable timelinePlayable,
    IEnumerable<TrackAsset> tracks, GameObject go, bool createOutputs)
{
    foreach (var track in tracks)
    {
        // IsCompilable() 检查轨道是否需要编译：
        //   GroupTrack 只是分组容器，返回 false
        //   muted 的轨道也返回 false（静音就不编译了）
        //   没有 clip 也没有子轨也没有 Marker 的空轨道同样 false
        if (!track.IsCompilable()) continue;

        // 缓存检查：同一条轨道只编译一次
        // 场景：output track 列表里有 Override 子轨 A，
        // A 编译时递归先编译了父轨 B，后面遍历到 B 时就不需要再编译了
        if (!m_PlayableCache.ContainsKey(track))
        {
            // clip 按 m_Start 排序
            // IntervalTree 内部 Rebuild 时依赖 clip 有序，乱序会导致查询结果不对
            track.SortClips();
            CreateTrackPlayable(graph, timelinePlayable, track, go, createOutputs);
        }
    }
}

CreateTrackPlayable() 对每条轨道做四步：

1. 确定父节点 — output track 列表里可能有 Override 子轨，子轨要连到父轨的 LayerMixer 上而不是根节点上，所以先判断 track.parent 是不是 TrackAsset：是的话递归编译父轨（缓存里有就直接拿），不是的话说明是普通顶层轨道，父节点就是根 TimelinePlayable
2. 调 track.CreatePlayableGraph() 建子树 — 走 CreateMixerPlayableGraph → CompileClips 链路，建出 Mixer + 各 clip 叶子节点，同时把 RuntimeClip 塞进 IntervalTree
3. graph.Connect() 接入图 — 父节点动态扩一个 input 口，把子树接上去，初始权重 1.0
4. CreateTrackOutput() 建 PlayableOutput — 为这条轨道建一个 Output，负责把数据输出给绑定的 Animator / AudioSource 等

// TimelinePlayable.cs

/// <summary>
/// 创建轨道可播放项
/// </summary>
/// <param name="graph">可播放图</param>
/// <param name="timelinePlayable">时间轴可播放项</param>
/// <param name="track">轨道资源</param>
/// <param name="go">游戏对象</param>
/// <param name="createOutputs">是否创建输出</param>
/// <returns>可播放项</returns>
Playable CreateTrackPlayable(PlayableGraph graph, Playable timelinePlayable,
    TrackAsset track, GameObject go, bool createOutputs)
{
    //... 缓存检查（m_PlayableCache 里有就直接返回）、不可编译检查 ...

    // ---- 1. 确定父节点 ----
    // track.parent 的类型决定了这条轨道接到哪里：
    //   - Override 子轨：parent 是父 AnimationTrack（TrackAsset），递归编译父轨拿到 LayerMixer
    //   - 普通轨道：parent 是 TimelineAsset（不是 TrackAsset），as TrackAsset 为 null，
    //     走 else 分支直接挂到根节点 timelinePlayable 上
    TrackAsset parentActor = track.parent as TrackAsset;
    var parentPlayable = parentActor != null
        ? CreateTrackPlayable(graph, timelinePlayable, parentActor, go, createOutputs)
        : timelinePlayable;

    // ---- 2. 建这条轨道的子树 ----
    // CreatePlayableGraph 内部做两件事：
    //   a) CreateMixerPlayableGraph → CompileClips：建 Mixer + clip 叶子节点，RuntimeClip 塞进 IntervalTree
    //   b) CreateNotificationsPlayable：收集 INotification Marker，有的话建 TimeNotificationBehaviour
    // m_IntervalTree 传进去，所有轨道的 RuntimeClip 共享同一棵树
    var actorPlayable = track.CreatePlayableGraph(graph, go, m_IntervalTree, timelinePlayable);
    //...

    // ---- 3. 接入图 ----
    // PlayableGraph 的 input 口是动态扩展的：先 GetInputCount 拿到当前口数，+1 扩容，
    // 然后 Connect 把子树的 output 0 连到父节点的新 input 口上
    // 权重设 1.0 表示这条轨道默认生效（后续 PrepareFrame 会按需调整 clip 级别的权重）
    int port = parentPlayable.GetInputCount();
    parentPlayable.SetInputCount(port + 1);
    graph.Connect(actorPlayable, 0, parentPlayable, port);
    parentPlayable.SetInputWeight(port, 1.0f);

    // ---- 4. 建 PlayableOutput ----
    // 两个条件都满足才建：
    //   createOutputs — 根 Timeline 传 true；嵌套子 Timeline 传 false（子 Timeline 的 Output 由父图管）
    //   connected — 上面 CreatePlayableGraph 成功了才算 connected，建图失败就没必要建 Output
    if (createOutputs && connected)
        CreateTrackOutput(graph, track, go, parentPlayable, port);

    // 存进缓存，key 是 track，value 包含 Playable、port、parentPlayable
    // 后续同条轨道再被触发（比如父轨递归到它）时直接查缓存返回
    CacheTrack(track, actorPlayable, port, parentPlayable);
    return actorPlayable;
}

TrackAsset.CreatePlayableGraph：轨道建图入口

CreateTrackPlayable() 里调到的 track.CreatePlayableGraph() 内部分两路走：

• CreateMixerPlayableGraph() — 编译 clip，建 Mixer + 各 clip 叶子节点，RuntimeClip 塞进 IntervalTree
• CreateNotificationsPlayable() — 收集轨道上实现了 INotification 的 Marker（比如 SignalEmitter），有的话建一个 TimeNotificationBehaviour 节点

这两路职责完全不同：Mixer 那边负责混合播放数据（动画权重、音频混音），Notification 负责在时间点触发事件回调。源码把它们分开编译，最后决定返回谁。

// TrackAsset.cs

/// <summary>
/// 创建可播放图
/// </summary>
/// <param name="graph">可播放图</param>
/// <param name="go">游戏对象</param>
/// <param name="tree">运行时元素区间树</param>
/// <param name="timelinePlayable">时间轴可播放项</param>
/// <returns>创建的可播放项</returns>
internal Playable CreatePlayableGraph(PlayableGraph graph, GameObject go,
    IntervalTree<RuntimeElement> tree, Playable timelinePlayable)
{
    // 先更新轨道 duration（遍历 clip 取最大结束时间）
    UpdateDuration();

    // ---- 第一路：编译 clip ----
    // CanCreateMixerRecursive() 检查自身和子轨有没有可编译的 clip
    // 空轨道（比如只放了 Marker 没放 clip 的 Signal 轨）这里返回 false，跳过
    var mixerPlayable = Playable.Null;
    if (CanCreateMixerRecursive())
        mixerPlayable = CreateMixerPlayableGraph(graph, go, tree);

    // ---- 第二路：编译 Notification ----
    // mixerPlayable 传进去：如果两路都有效，notification 节点会把 mixer 连为自己的 input
    // 这样数据流是 clip 节点 → Mixer → NotificationBehaviour → 父节点
    Playable notificationsPlayable = CreateNotificationsPlayable(
        graph, mixerPlayable, go, timelinePlayable);
    //...

    // ---- 决定返回谁 ----
    // notification 节点包裹了 mixer，所以有 notification 时返回它（它是最外层）
    // 没有 notification 时直接返回 mixer
    return notificationsPlayable.IsValid() ? notificationsPlayable : mixerPlayable;
}

notificationsPlayable.IsValid() ? notificationsPlayable : mixerPlayable背后的逻辑：

CreateNotificationsPlayable() 内部先调 GatherNotifications() 收集自身和子轨的所有 Marker，交给 NotificationUtilities 遍历。遍历时只关心实现了 INotification 接口的 Marker——前面 4.2 提过，不是所有 Marker 都是 Notification，自定义 Marker 如果没实现 INotification 就会被跳过。只有碰到至少一个 INotification，才会真正 ScriptPlayable<TimeNotificationBehaviour>.Create() 建出通知节点，否则返回 Playable.Null。

IsValid() 的底层：Playable 结构体持有 PlayableHandle，IsValid() 调的是 PlayableHandle.IsValid()——一个 extern 方法，走 C++ 引擎层做 handle 校验（index + version 比对）。Playable.Null 的 handle 无效，所以 IsValid() 返回 false。

三种返回情况：

• 有 clip 也有 Notification Marker（比如 Signal 轨同时有 clip）→ notification 节点有效，mixer 连在它下面，返回 notification 节点作为这条轨道的最外层
• 有 clip 但没有 Notification Marker（大部分轨道的常见情况）→ notification 节点无效，直接返回 mixer
• 两者都无效（既没可编译 clip 也没 INotification Marker）→ 理论上不该走到这，源码里打 Error Log 返回空 Playable 占位

CreateMixerPlayableGraph：子轨怎么分层

GatherCompilableTracks() 先收集要编译的轨道——自身加上 m_Children 里可编译的子轨，汇成一个列表。然后根据轨道类型分三条路走：

graph TD
  A["CreateMixerPlayableGraph()"] -->|"收集自身 + m_Children 子轨"| B["GatherCompilableTracks()
结果存进 s_BuildData.trackList"]
  B -->|"trackList 为空 → 返回 Null"| X["Playable.Null
（空轨道，没东西可编译）"]
  B --> C{"this as ILayerable != null ?
即：轨道是否支持分层混合"}
  C -->|"是（AnimationTrack）"| D["CreateLayerMixer()
建 AnimationLayerMixerPlayable"]
  D -->|"遍历 trackList 每条轨"| E["各自 CompileClips()
建出各自的 Mixer + clip 节点"]
  E -->|"Connect 到 LayerMixer 的第 i 个 input"| D
  C -->|"否"| F{"trackList.Count == 1 ?
只有自身，没子轨"}
  F -->|"是（大部分轨道走这）"| G["直接 CompileClips()
建 Mixer + clip 节点"]
  F -->|"否（有子轨但不支持 Layer）"| H["合并所有子轨的 clip 列表
当作一条轨 CompileClips()"]

对应到 Visualizer 截图：上面那条不带 Override 的 Animation 轨走的是情况 2（单条轨直接 CompileClips），底下 Track Group (1) 里带 Override 的 Animation 轨走的是情况 1——能看到多了一层 AnimationLayerMixerPlayable，基础层和 Override 层各自有自己的 AnimationMixerPlayable，接到 LayerMixer 的 input 0 和 input 1 上。

源码（精简）：

// TrackAsset.cs

/// <summary>
/// 创建混合器可播放图
/// </summary>
/// <param name="graph">可播放图</param>
/// <param name="go">游戏对象</param>
/// <param name="tree">运行时元素区间树</param>
/// <returns>混合器可播放项</returns>
internal virtual Playable CreateMixerPlayableGraph(PlayableGraph graph,
    GameObject go, IntervalTree<RuntimeElement> tree)
{
    //...

    // 收集可编译轨道：自身 + m_Children 里 IsCompilable() 的子轨
    // s_BuildData 是 static 临时变量，避免每次 new List 产生 GC
    s_BuildData.Clear();
    GatherCompilableTracks(s_BuildData.trackList);
    if (s_BuildData.trackList.Count == 0) return Playable.Null;  // 空轨道

    // ---- 情况1：支持分层（AnimationTrack 实现了 ILayerable）----
    // 尝试 as ILayerable，能转成功说明这条轨支持 Layer 混合
    ILayerable layerable = this as ILayerable;
    Playable layerMixer = Playable.Null;
    if (layerable != null)
        // AnimationTrack 的 CreateLayerMixer 返回 AnimationLayerMixerPlayable
        // 参数 trackList.Count 决定 input 口数（基础层 + N 条 Override 子轨）
        layerMixer = layerable.CreateLayerMixer(graph, go, s_BuildData.trackList.Count);

    if (layerMixer.IsValid())
    {
        // 每条轨（基础层 i=0，Override 子轨 i=1,2...）各自编译
        // 各自建出自己的 Mixer + clip 节点子树
        for (int i = 0; i < s_BuildData.trackList.Count; i++)
        {
            var mixer = s_BuildData.trackList[i].CompileClips(
                graph, go, s_BuildData.trackList[i].clips, tree);
            if (mixer.IsValid())
            {
                // 接到 LayerMixer 的第 i 个 input 上
                // 运行时 LayerMixer 根据 AvatarMask 和权重做分层混合
                graph.Connect(mixer, 0, layerMixer, i);
                layerMixer.SetInputWeight(i, 1.0f);
            }
        }
        return layerMixer;
    }

    // ---- 情况2：只有一条轨（大部分轨道走这，没有子轨）----
    // 直接编译自身的 clip，不需要额外的 LayerMixer 包装
    if (s_BuildData.trackList.Count == 1)
        return s_BuildData.trackList[0].CompileClips(
            graph, go, s_BuildData.trackList[0].clips, tree);

    // ---- 情况3：有子轨但不支持 Layer（理论上很少见）----
    // 把所有子轨的 clip 合并成一个列表，当成一条轨来编译
    // 所有 clip 共享同一个 Mixer，按时间顺序混合
    for (int i = 0; i < s_BuildData.trackList.Count; i++)
        s_BuildData.clipList.AddRange(s_BuildData.trackList[i].clips);
    return CompileClips(graph, go, s_BuildData.clipList, tree);
}

CompileClips：clip 编译成节点

不管上面走哪条分支，最终都进 CompileClips()——这里才是真正把 TimelineClip 变成 Playable 节点的地方。

graph TD
  A["CompileClips()"] -->|"建这条轨的混合器节点"| B["CreateTrackMixer()
AnimationTrack → AnimationMixerPlayable
AudioTrack → AudioMixerPlayable
默认 → 通用 Playable"]
  B -->|"遍历 timelineClips 列表"| C["for 每个 TimelineClip"]
  C -->|"clip.asset as IPlayableAsset
调 asset.CreatePlayable()"| D["CreatePlayable(graph, go, clip)
建叶子节点
如 AnimationClipPlayable"]
  D -->|"TimelineClip + Playable 打包"| E["new RuntimeClip()
记住 clip 的时间区间和对应的节点"]
  E -->|"按 [start, end] 区间注册"| F["tree.Add(runtimeClip)
塞进 IntervalTree"]
  F -->|"叶子节点接到 Mixer 的第 c 个 input"| G["graph.Connect(source, 0, blend, c)"]
  G -->|"建图时所有 clip 都是静默的"| H["SetInputWeight(c, 0)
权重等运行时 PrepareFrame 来写"]
  H -->|"下一个 clip"| C

// TrackAsset.cs

/// <summary>
/// 编译片段
/// </summary>
/// <param name="graph">可播放图</param>
/// <param name="go">游戏对象</param>
/// <param name="timelineClips">时间轴片段列表</param>
/// <param name="tree">运行时元素区间树</param>
/// <returns>编译后的可播放项</returns>
internal virtual Playable CompileClips(PlayableGraph graph, GameObject go,
    IList<TimelineClip> timelineClips, IntervalTree<RuntimeElement> tree)
{
    // 建 Mixer 节点，input 口数 = clip 数量
    // CreateTrackMixer 是 virtual：
    //   AnimationTrack 重写 → AnimationMixerPlayable.Create(graph, clipCount)
    //   AudioTrack 重写 → AudioMixerPlayable.Create(graph, clipCount)
    //   自定义轨道也在这里重写，控制混合逻辑
    //   默认实现 → Playable.Create(graph, clipCount)，通用占位
    var blend = CreateTrackMixer(graph, go, timelineClips.Count);

    for (var c = 0; c < timelineClips.Count; c++)
    {
        // CreatePlayable(graph, go, clip) 是三参数的 protected virtual 版本
        // 内部做的事：
        //   1. clip.asset as IPlayableAsset 拿到真正的 PlayableAsset
        //      （如 AnimationPlayableAsset、AudioPlayableAsset）
        //   2. 调 asset.CreatePlayable(graph, go) 建叶子节点
        //      （如 AnimationClipPlayable、AudioClipPlayable）
        //   3. 如果 clip 有参数动画曲线（m_AnimationCurves），也一并设上去
        var source = CreatePlayable(graph, go, timelineClips[c]);
        if (source.IsValid())
        {
            // 把 clip 的 duration 设给叶子节点，图评估时用
            source.SetDuration(timelineClips[c].duration);

            // RuntimeClip 把 TimelineClip（时间参数）和 Playable（节点）打包在一起
            // 它实现了 IInterval 接口，interval = [clip.start, clip.end]
            // PrepareFrame 时 IntervalTree 按当前时间查出活跃的 RuntimeClip，
            // 再调 RuntimeClip.EvaluateAt() 写权重、设 localTime
            var clip = new RuntimeClip(timelineClips[c], source, blend);

            // 注册进 IntervalTree，所有轨道的 RuntimeClip 共享同一棵树
            tree.Add(clip);

            // 叶子节点接到 Mixer 的第 c 个 input 上
            graph.Connect(source, 0, blend, c);

            // 关键：初始权重设 0，建图时所有 clip 都是"静默"的
            // 权重不在这里写，而是运行时每帧由 PrepareFrame() 根据
            // IntervalTree 查询结果来决定——当前时间在哪个 clip 区间内，
            // 哪个 clip 的权重就从 0 变成具体值（通过 EvaluateMixIn/Out 算出）
            blend.SetInputWeight(c, 0.0f);
        }
    }
    // 处理轨道级动画曲线（m_Curves），如果有的话也注册进 tree
    ConfigureTrackAnimation(tree, go, blend);
    return blend;
}

这里有个容易混淆的点：TrackAsset 继承了 PlayableAsset，按理有个两参数的 CreatePlayable(graph, go)，但源码里这个方法被 sealed override 直接返回 Playable.Null。轨道建图走的是 CreatePlayableGraph → CompileClips 这条链路，不走 PlayableAsset 那套 override。真正调 CreatePlayable() 建叶子节点的是 clip 的 asset（AnimationPlayableAsset.CreatePlayable() 之类的），别搞混了。

到这里建图就完成了：每个 clip 被包成 RuntimeClip 塞进 IntervalTree，运行时 PrepareFrame() 每帧用当前时间去 IntervalTree 里查，查出哪些 clip 处于激活区间，给它们写上权重让 Mixer 混合出最终结果。

CreateTrackOutput：建 PlayableOutput

节点子树建完后，CreateTrackPlayable 还会调 CreateTrackOutput() 建 PlayableOutput。4.2 里讲的 PlayableBinding 在这里真正用上了——从 binding 里拿到类型信息建出 Output，接到图上，Visualizer 右侧那些彩色方块就是这么来的。

// TimelinePlayable.cs

void CreateTrackOutput(PlayableGraph graph, TrackAsset track,
    GameObject go, Playable playable, int port)
{
    // Override 子轨不单独建 Output
    // 子轨的数据通过 LayerMixer 汇到父轨，父轨统一出一个 Output
    if (track.isSubTrack) return;

    // track.outputs 就是 4.2 讲的那个 outputs 属性
    // 内部通过反射读 TrackBindingType Attribute，yield return 一个 PlayableBinding
    var bindings = track.outputs;
    foreach (var binding in bindings)
    {
        // binding.CreateOutput(graph) 根据 PlayableBinding 里存的 createFunction 委托
        // 建出对应类型的 PlayableOutput：
        //   AnimationTrack → AnimationPlayableOutput
        //   AudioTrack     → AudioPlayableOutput
        //   其他           → ScriptPlayableOutput
        var playableOutput = binding.CreateOutput(graph);

        // ReferenceObject 设成 Track 自身（binding.sourceObject = this）
        // C++ 层拿这个当 key 去 Director 的绑定表里查对应的 target（Animator/AudioSource 等）
        playableOutput.SetReferenceObject(binding.sourceObject);

        // 告诉 Output 从图的哪个节点的哪个 port 读数据
        // playable 是父节点（通常是根 TimelinePlayable），port 是这条轨道接入的 input 口号
        playableOutput.SetSourcePlayable(playable, port);
        playableOutput.SetWeight(1.0f);

        // AnimationTrack 特殊处理
        if (track as AnimationTrack != null)
            // 注册 AnimationOutputWeightProcessor 回调
            // 这个 Processor 做几件事：
            //   1. 把 AnimationPlayableOutput 的初始权重设为 0（其他类型默认 1）
            //   2. 运行时每帧 Evaluate() 里重新算动画权重：
            //      Mixer 输入权重归一化、Layer 权重处理等
            //   之所以单独处理，是因为动画混合对权重的要求比较严格，
            //   多个 clip 的权重加起来需要归一化，不能像 Audio 那样简单叠加
            EvaluateWeightsForAnimationPlayableOutput(track, (AnimationPlayableOutput)playableOutput);
        //...
    }
}

有一个容易踩坑的地方：PlayableOutput 的 target（实际绑定的 Animator / AudioSource 等）不是在 C# 这里设的。CreateTrackOutput 全程没有调 SetTarget()，传入的 target 都是 null。真正设 target 的是 C++ 层——图评估前根据 ReferenceObject（Track）去 Director 的绑定表（SetGenericBinding 存的那个 key-value）里查出目标对象填上去。所以如果运行时发现 Output 没绑上目标，大概率是 Director 上的绑定没设。

小结

回头对照 Visualizer 截图，把图上的每个部分和源码对应起来：

Visualizer 里看到的	源码里谁建的	说明
右侧彩色方块（PlayableOutput）	CreateTrackOutput()	每条 output track 一个，类型由 PlayableBinding 决定（AnimationPlayableOutput / AudioPlayableOutput / ScriptPlayableOutput）
中间绿色 TimelinePlayable	TimelinePlayable.Create()	图的根节点，Passthrough 模式，8 个 input 口对应 8 条 output track
Mixer 节点（AnimationMixerPlayable 等）	CompileClips() → CreateTrackMixer()	每条轨道一个 Mixer，input 口数 = 轨道上的 clip 数量
最左侧叶子节点（AnimationClipPlayable 等）	CompileClips() → clip.asset.CreatePlayable()	每个 TimelineClip 对应一个叶子节点，接到 Mixer 的 input 上
AnimationLayerMixerPlayable	CreateMixerPlayableGraph() → ILayerable.CreateLayerMixer()	只有带 Override 子轨的 AnimationTrack 才有，基础层和 Override 层各自的 Mixer 接到它的 input 上
TimeNotificationBehaviour	CreateNotificationsPlayable()	只有轨道上存在 INotification Marker（如 SignalEmitter）时才建

到这里整张 PlayableGraph 就建完了。接下来每帧由 TimelinePlayable.PrepareFrame() 驱动——用 IntervalTree 按当前时间查出哪些 clip 处于激活区间，给对应的 Mixer input 写权重让 clip 生效，不在区间内的 clip 权重保持 0。

---

4.4 Timeline 运行时每帧评估

4.3 走完之后，PlayableGraph 里该有的节点和连线都有了，但所有 clip 对应的叶子节点都是 Paused 状态，Mixer 上每个 input 的 weight 也全是 0。换句话说，图建好了，但还没有任何东西在”播”。

那每帧是谁来决定哪些 clip 该 Play、权重写多少？就是 TimelinePlayable.PrepareFrame()。PlayableGraph 评估时会按前序遍历触发每个节点的 PrepareFrame，TimelinePlayable 作为根节点最先被调到，它内部转给 Evaluate() 方法跑一套完整的流程。整个流程可以概括为四步——查、关、开、后处理：

graph TD
  A["TimelinePlayable.PrepareFrame()
  PlayableGraph 前序遍历时触发"] -->|"编辑器下先检查 clip 区间有没有被拖动过
  有变化就标 dirty，下次查询会 Rebuild"| B["Evaluate(playable, frameData)
  每帧评估的核心入口"]
  B --> C["① IntervalTree.IntersectsWith(currentTick)
  把当前时间（double → Int64 tick）丢进区间树
  查出本帧所有处于激活区间的 RuntimeClip"]
  C --> D["② 对比上帧活跃列表
  遍历 m_ActiveClips，intervalBit != m_ActiveBit 的
  说明上帧有但这帧没了 → 调 DisableAt()
  设最后一帧时间 → Pause + Mixer inputWeight 清零"]
  D --> E["③ 遍历本帧活跃 clip，逐个调 EvaluateAt()
  enable=true（Play）→ 按 MixIn×MixOut 算权重
  → mixer.SetInputWeight() → ToLocalTime 设时间"]
  E --> F["④ 跑 m_EvaluateCallbacks
  AnimationOutputWeightProcessor 做动画权重归一化
  防止 Mixer 权重和 < 1 时混入 T-Pose"]

下面逐步展开学习。先看被查询的对象——RuntimeClip 长什么样，再看 IntervalTree 内部是怎么建树和查询的，然后回到 Evaluate() 主循环看它怎么把这些串起来，最后看动画特有的权重后处理。

RuntimeElement 与 RuntimeClip

4.3 的 CompileClips() 里，每个 TimelineClip 都被包成了一个 RuntimeClip 塞进 IntervalTree，但当时没展开这个类的内部结构。在看 PrepareFrame 怎么跑之前，得先搞清楚 RuntimeClip 到底存了什么、继承链长什么样。

classDiagram
  direction LR

  IInterval <|.. RuntimeElement : 实现接口
  RuntimeElement <|-- RuntimeClipBase : 继承
  RuntimeClipBase <|-- RuntimeClip : 继承

  class IInterval {
    <>
    +intervalStart : Int64 区间起点（tick）
    +intervalEnd : Int64 区间终点（tick）
    IntervalTree 查询时用这两个值做区间比较
  }
  class RuntimeElement {
    <>
    +intervalBit : int 标记位，Evaluate 用来区分上帧/本帧
    +enable : bool（set only）Play 或 Pause 叶子节点
    +EvaluateAt(localTime, frameData) 激活时调用，写权重+设时间
    +DisableAt(localTime, rootDuration, frameData) 离开区间时调用，Pause+清零
  }
  class RuntimeClipBase {
    <>
    +start : double 区间起点（秒，含外推）
    +duration : double 区间时长（秒，含外推）
    intervalStart = DiscreteTime.GetNearestTick(start)
    intervalEnd = DiscreteTime.GetNearestTick(start+duration)
    把秒转成 Int64 tick 给 IInterval 用
  }
  class RuntimeClip {
    -m_Clip : TimelineClip 静态数据（start, duration, 混合曲线, ToLocalTime 等）
    -m_Playable : Playable 叶子节点（clip.asset.CreatePlayable 建的）
    -m_ParentMixer : Playable 这个叶子接入的 Mixer 节点
  }

从下往上看这个继承链：

IInterval 是 IntervalTree 做区间查询用的接口，只有两个属性——intervalStart 和 intervalEnd，类型是 Int64（tick 值，不是 double 秒数，后面 DiscreteTime 那节会解释为什么）。

RuntimeElement 实现了 IInterval，同时定义了每帧评估需要的方法和字段：

• intervalBit：一个 int 标记位，用来区分”上帧活跃”和”本帧活跃”，后面讲 Evaluate 主循环时会详细说它的妙用
• enable：只有 setter，设 true 就 Play 叶子节点，设 false 就 Pause + 权重清零
• EvaluateAt() / DisableAt()：分别在 clip 进入和离开激活区间时被调用

RuntimeClipBase 加了 start 和 duration 两个 double 属性（单位是秒），并在 intervalStart / intervalEnd 的 getter 里把它们通过 DiscreteTime.GetNearestTick() 转成 Int64 tick 值，供 IntervalTree 查询。

RuntimeClip 是最终的具体类，持有三样东西：

• **m_Clip**（TimelineClip）— 就是 4.2 讲的那个静态数据容器，存着 start、duration、mixInCurve、mixOutCurve、ToLocalTime 等时间参数
• **m_Playable**（Playable）— 对应的叶子节点，4.3 里 clip.asset.CreatePlayable() 建出来的那个
• **m_ParentMixer**（Playable）— 这个叶子节点接入的 Mixer，写权重的时候要用它：mixer.SetInputWeight(playable, weight)

这里有个容易忽略的细节，涉及到 clip 的外推（Extrapolation），先回顾一下外推是什么。

做过 Timeline 动画的应该都碰到过这个场景：一段攻击动画 clip 放在 [2s, 5s]，播完之后角色突然跳回 T-Pose。原因是 clip 结束后 Mixer 上对应的 input 权重变成 0 了，缺失的权重被默认姿势填上。外推就是 Timeline 解决这个问题的机制——在 clip 的正片前后各延伸出一段”虚拟区间”，让 clip 在正片之外也能保持生效。

选中 clip 后 Inspector 里有 Pre-Extrapolation 和 Post-Extrapolation 两个下拉框，模式包括：

• None：不外推，clip 到点就结束
• Hold：保持首帧/末帧姿势不动，项目里最常用，就是为了防上面说的”播完跳回 T-Pose”
• Loop：clip 内容循环播放
• PingPong：来回播放
• Continue：按动画曲线的斜率自然延伸

对应到编辑器里，clip 前后那段半透明、颜色比正片浅的区域就是外推区间。

注意 Inspector 里只能选外推模式（None/Hold/Loop…），外推时间值（m_PreExtrapolationTime / m_PostExtrapolationTime）是改不了的——它由 Timeline 根据同轨道上 clip 之间的间距自动算出来。具体逻辑在 Extrapolation.CalculateExtrapolationTimes() 里：后外推时间 = 当前 clip 的 end 到后面最近的 clip 的 start 之间的间距；前外推时间 = 当前 clip 的 start 到前面最近的 clip 的 end 之间的间距（第一个 clip 比较特殊，它的前外推时间就是自己的 start，即从时间轴 0s 到 clip 开始的距离）。另外还有个优先级规则：如果当前 clip 的前一个 clip 已经开了后外推，当前 clip 的前外推时间会被设成 0，避免两段外推重叠打架。

搞清楚外推之后再看 RuntimeClipBase 的 start 和 duration——它取的不是 clip.start / clip.duration（正片区间），而是 clip.extrapolatedStart / clip.extrapolatedDuration（把外推也算进去的加宽区间）。看一下源码就知道区别了：

// TimelineClip.cs

public double extrapolatedStart
{
    get
    {
        // 如果开了前外推（Hold/Loop/PingPong/Continue），
        // 起点要往前推 m_PreExtrapolationTime 这么多秒
        if (m_PreExtrapolationMode != ClipExtrapolation.None)
            return m_Start - m_PreExtrapolationTime;

        // 没开前外推，起点就是 clip 本身的 start
        return m_Start;
    }
}

public double extrapolatedDuration
{
    get
    {
        double length = m_Duration;

        // 后外推：终点往后延，总长度加 postTime
        if (m_PostExtrapolationMode != ClipExtrapolation.None)
            length += Math.Min(m_PostExtrapolationTime, kMaxTimeValue);

        // 前外推：起点往前挪了，但终点没动，所以总长度也要加 preTime
        if (m_PreExtrapolationMode != ClipExtrapolation.None)
            length += m_PreExtrapolationTime;

        return length;
    }
}

看到这里可能会有个疑问：后外推只影响 extrapolatedDuration（终点后移，起点不动，duration 加 postTime），但前外推**同时影响了 extrapolatedStart 和 extrapolatedDuration**——起点前移了，为什么 duration 也要加 preTime？

原因是 extrapolatedDuration 表示的是从 extrapolatedStart 量到区间终点的总长度，不是”往后延伸了多少”。或者说前外推不改变end的时刻，而是因为start时刻往前移动了，改变了duration以保证end时刻。画个图就清楚了：

原始 clip:          |=====正片=====|
                    ↑start          ↑end = start + duration

只开后外推:          |=====正片=====|---后外推---|
                    ↑start                      ↑新终点
                    起点没动，终点后移了 postTime
                    extrapolatedStart    = start（不变）
                    extrapolatedDuration = duration + postTime

只开前外推:   |--前外推--|=====正片=====|
              ↑新起点                    ↑end（终点没动）
              起点前移了 preTime，终点没变
              extrapolatedStart    = start - preTime
              extrapolatedDuration = duration + preTime
              （从新起点量到原终点，距离变成了 duration + preTime）

前后都开:     |--前外推--|=====正片=====|---后外推---|
              ↑新起点                               ↑新终点
              extrapolatedStart    = start - preTime
              extrapolatedDuration = duration + preTime + postTime

简单说就是：extrapolatedStart + extrapolatedDuration 永远等于区间的右端点。前外推把左端点往前挪了，右端点没变，所以从新左端点量到右端点的距离（duration）自然变大了。

举个具体的数值例子：

假设一个 clip 放在 [2s, 5s]，即 start=2, duration=3

情况 A：没开任何外推（None）
  extrapolatedStart = 2       （和 start 一样）
  extrapolatedDuration = 3    （和 duration 一样）
  → RuntimeClip 的区间 = [2s, 5s]

情况 B：开了前外推 Hold，前面有 1s 空档（m_PreExtrapolationTime = 1）
  extrapolatedStart = 2 - 1 = 1
  extrapolatedDuration = 3 + 1 = 4
  → RuntimeClip 的区间 = [1s, 5s]
  时间轴走到 1~2s 时，这个 clip 也会被 IntervalTree 查到，
  Hold 模式下它会保持第一帧的姿势。end时刻其实仍然是5s。

情况 C：前后都开了外推，前 1s 后 2s（m_PostExtrapolationTime = 2）
  extrapolatedStart = 2 - 1 = 1
  extrapolatedDuration = 3 + 2 + 1 = 6
  → RuntimeClip 的区间 = [1s, 7s]
  clip 实际内容只有 [2s, 5s]，但 [1s, 2s] 和 [5s, 7s] 也会被查到，
  分别走 Pre/Post Extrapolation 逻辑（Hold 住首尾帧，或 Loop 循环播放等）

为什么 RuntimeClipBase 要用这个加宽区间？因为 IntervalTree 是靠 [intervalStart, intervalEnd) 来判断 clip 是否活跃的。如果只用 clip.start / clip.duration 作为查询区间，那时间走到外推区域时 IntervalTree 根本查不到这个 clip，自然也没人给它写权重，外推就失效了。用 extrapolatedStart / extrapolatedDuration 才能保证外推区间也被覆盖。

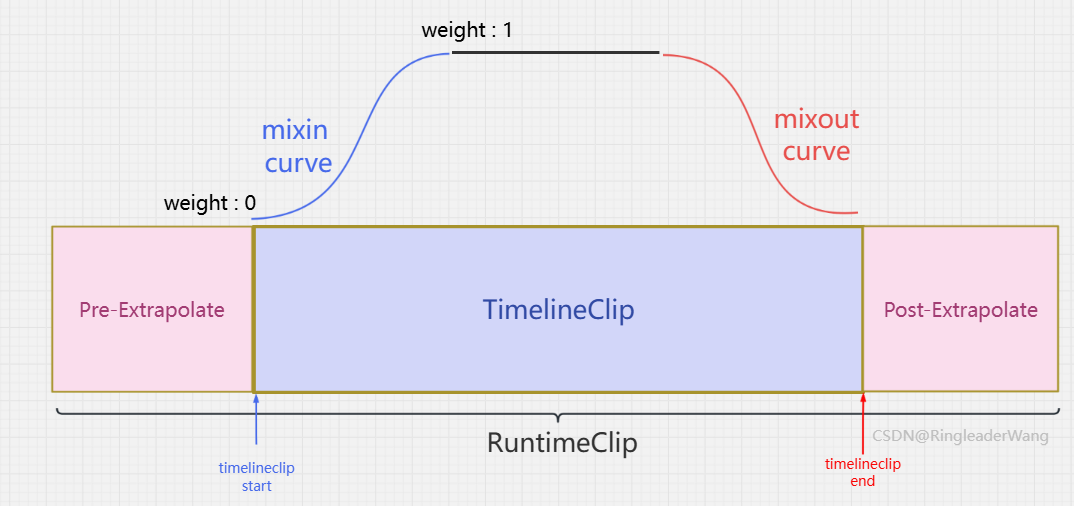

下图上半部分是 TimelineClip（静态数据），下半部分是 RuntimeClip（运行时容器），左右两端粉色区域就是前后外推区间。可以看到 RuntimeClip 的区间覆盖了整个外推范围：

enable setter

enable 是 RuntimeClip 上最关键的开关。后面要讲的 EvaluateAt() 进来第一件事就是 enable = true，DisableAt() 最后一件事就是 enable = false。它只有 setter，没有 getter——不是用来读状态的，而是用来触发 Play/Pause 动作的：

// RuntimeClip.cs

public override bool enable
{
    set
    {
        // 设 true：如果当前是 Paused 就切到 Playing
        if (value && m_Playable.GetPlayState() != PlayState.Playing)
        {
            m_Playable.Play();       // 让叶子节点恢复播放
            SetTime(m_Clip.clipIn);  // 从 clipIn 偏移处开始
                                     // clipIn 就是 4.2 讲的那个"剪头"——
                                     // 比如一段 10s 的动画只用后 7s，clipIn = 3
        }
        // 设 false：如果当前是 Playing 就切到 Paused，并清权重
        else if (!value && m_Playable.GetPlayState() != PlayState.Paused)
        {
            m_Playable.Pause();      // 暂停叶子节点
            // 这一步很关键：Pause 只是停了节点的时间推进，
            // 但 Mixer 混合时只看 inputWeight，不看 PlayState。
            // 如果不把权重清零，Mixer 还是会把这个已暂停节点的数据混进去，
            // 表现出来就是角色卡在某个姿势不消失。
            if (m_ParentMixer.IsValid())
                m_ParentMixer.SetInputWeight(m_Playable, 0.0f);
        }
    }
}

enable = false 做了两件事：Pause 节点 + 把 Mixer 上对应 input 的权重清零。这和 4.3 建图时所有 inputWeight 初始为 0 是同一个道理——权重为 0 的 input 在 Mixer 混合时不参与计算，这个 clip 就从混合结果里彻底消失了。

IntervalTree：怎么快速查活跃 clip

PrepareFrame 每帧要回答一个问题：当前时间有哪些 clip 处于激活区间？ 最朴素的做法是遍历所有 RuntimeClip 逐个比较 start/end，O(n)。clip 少的时候无所谓，但一个 Timeline 上 clip 多了之后（动画、音频、控制、信号叠加），每帧都线性扫一遍就不划算了。

IntervalTree 用空间换时间，建树 O(n log n)，查询 O(log n + k)（k 是结果数），把热路径上的开销降下来。建树只在 dirty 时做（添加 clip 或区间变化后标 dirty），运行时如果不改 clip 就不会重建。

数据结构

IntervalTree 内部就两个列表：

• **m_Entries**（List<Entry>）— 每个 Entry 对应一个 RuntimeClip，存了三样东西：intervalStart（Int64 tick）、intervalEnd（Int64 tick）、item（RuntimeClip 引用）
• **m_Nodes**（List<IntervalTreeNode>）— 树节点数组。每个节点有 5 个字段：center（Int64，分割点）、first / last（int，这个节点管辖的 Entry 在 m_Entries 里的索引范围）、left / right（int，左右子节点在 m_Nodes 里的索引，没有子节点时为 kInvalidNode）

这棵树有个巧妙的设计：不额外复制数据。Rebuild 的时候直接对 m_Entries 做原地 partition（类似快排的分区操作，把 Entry 重新排列），然后每个树节点通过 first / last 记录自己管辖的是 m_Entries 里的哪一段。查询的时候按 center 递归，每层只扫当前节点管辖的那段 Entry，不用管的直接跳过。

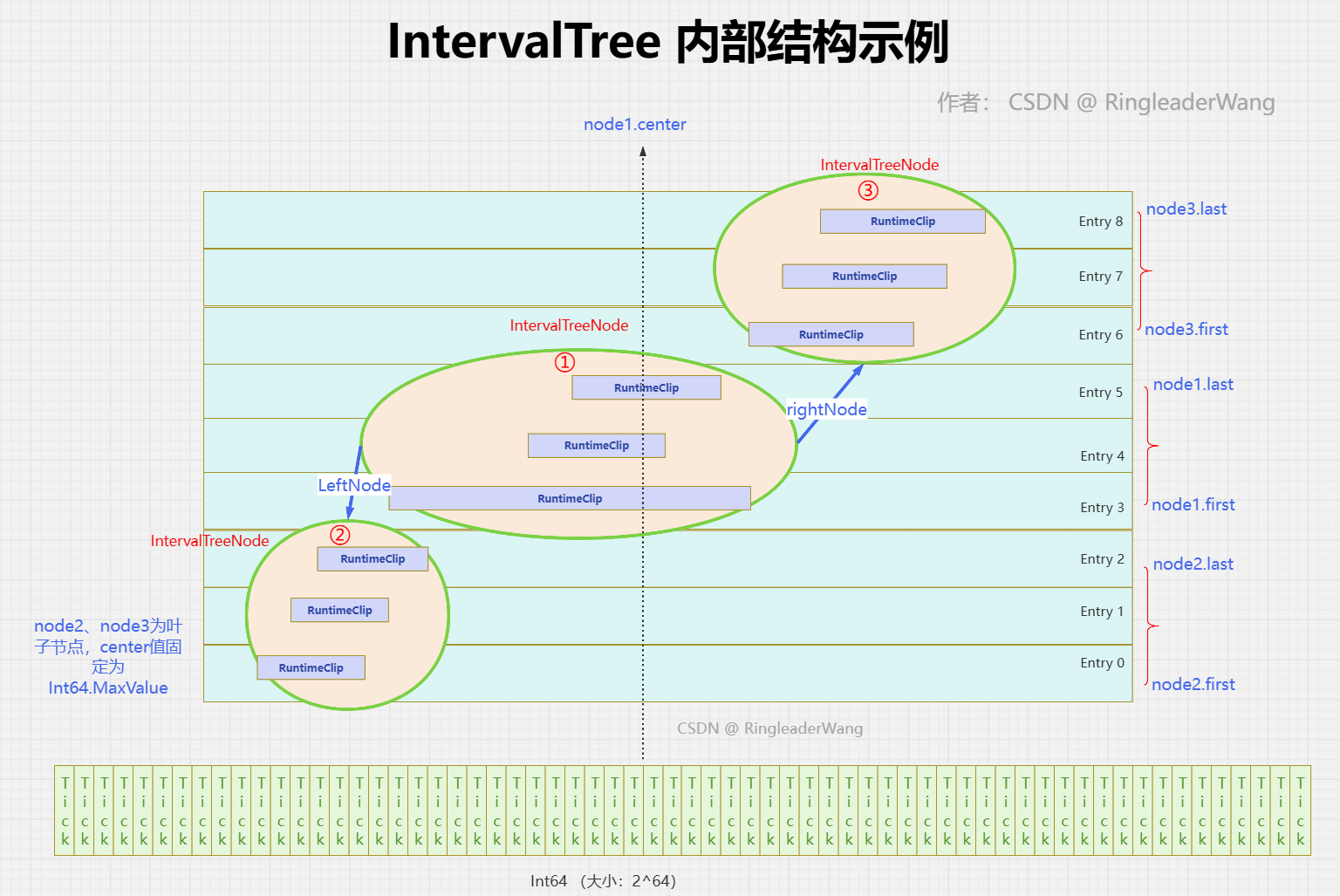

结合下面这张图看比较好理解。图里有 9 个 RuntimeClip（Entry 0 ~ Entry 8），纵轴是 Int64 时间轴，中间的虚线是根节点的 center。Rebuild 之后 m_Entries 被重排成了三组：

• 节点 ②（左下角，LeftNode）：Entry 0 ~ 2，这三个 clip 的区间完全在 center 左侧，node2.first=0, node2.last=2
• 节点 ①（中间，根节点）：Entry 3 ~ 5，这三个 clip 的区间跨越了 center，node1.first=3, node1.last=5
• 节点 ③（右上角，rightNode）：Entry 6 ~ 8，这三个 clip 的区间完全在 center 右侧，node3.first=6, node3.last=8

图里还标注了 node2 和 node3 是叶子节点（clip 数 < kMinNodeSize），它们的 center 固定为 Int64.MaxValue（kCenterUnknown），Query 时碰到这个值就不再往下递归了：

对应到图里的 9 个 Entry，Rebuild 之后 m_Entries 列表被原地重排成这样（索引 0 在最下面，8 在最上面）：

m_Entries 索引:    管辖节点:        含义:
─────────────────────────────────────────────────────
  [8]  ─┐
  [7]   ├─ 节点 ③    intervalStart > center → 完全在右侧
  [6]  ─┘            node3.first=6, node3.last=8
─────────────────────────────────────────────────────
  [5]  ─┐
  [4]   ├─ 节点 ①    跨越 center → 留在当前节点（根节点）
  [3]  ─┘            node1.first=3, node1.last=5
─────────────────────────────────────────────────────
  [2]  ─┐
  [1]   ├─ 节点 ②    intervalEnd < center → 完全在左侧
  [0]  ─┘            node2.first=0, node2.last=2
─────────────────────────────────────────────────────

同一个 m_Entries 列表，不同的节点通过 first / last 各管一段，互不重叠。查询时间 t 时，根节点先扫自己管的 [3, 5]，然后看 t 和 center 的关系——t < center 就递归左子节点（节点 ②，扫 [0, 2]），t > center 就递归右子节点（节点 ③，扫 [6, 8]），另一边保证不包含 t，直接跳过。

Rebuild：建树

IntersectsWith() 被调用时，如果 dirty == true 就会先跑 Rebuild 再做查询。Rebuild 的核心思想是递归分治——每一层做两趟 partition 把 Entry 分成”左、中、右”三组，中间的留给当前节点，左右的递归交给子节点处理。

在看源码之前，先用一张图理解 Rebuild 每一层在干什么：

假设当前层要处理 m_Entries[start..end] 这段区间

步骤 1：扫一遍找 min(intervalStart) 和 max(intervalEnd)，算 center = (min+max)/2

步骤 2：第一趟 partition —— 按 intervalEnd 分
        intervalEnd < center 的挪到左边     （这些 clip 在 center 之前就结束了）
        intervalEnd >= center 的留在右边    （这些 clip 至少延伸到了 center）
        分界点记为 first

步骤 3：第二趟 partition —— 在右半边里按 intervalStart 分
        intervalStart <= center 的留在中间  （起点在 center 左边 + 终点在 center 右边 = 跨越 center）
        intervalStart > center 的挪到最右边 （这些 clip 在 center 之后才开始）
        分界点记为 last

结果：m_Entries[start..end] 被原地重排成三段：

  [start ... first-1]     [first ... last]      [last+1 ... end]
  ──────────────────      ────────────────      ──────────────────
  intervalEnd < center    跨越 center           intervalStart > center
  这些 clip 在 center     （起点≤center 且       这些 clip 在 center
  之前就结束了             终点≥center）          之后才开始
        ↓                      ↓                      ↓
  递归建左子树            当前节点管辖            递归建右子树
  node.left               node.first/last        node.right

用一个具体例子走一遍这个过程。假设有 5 个 clip，时间用整数简化表示：

时间轴：
0    10   20   30   40   50   60   70   80   90   100
|    |    |    |    |    |    |    |    |    |    |
     A: [10─────30]
          B: [20──────────────60]
                    C: [40──────────────70]
                              D: [55──────────80]
                                   E: [60──────────90]
                         ↑
                    center = 50
                （min=10, max=90, 取中点）

第一趟 partition（按 intervalEnd 分）：

• clip A：intervalEnd = 30 < 50 → 左边（A 在 center 之前就结束了）
• clip B：intervalEnd = 60 >= 50 → 留右边
• clip C：intervalEnd = 70 >= 50 → 留右边
• clip D：intervalEnd = 80 >= 50 → 留右边
• clip E：intervalEnd = 90 >= 50 → 留右边

分完后：[A] | [B, C, D, E]，first 指向 B 的位置。

第二趟 partition（在右半边按 intervalStart 分）：

• clip B：intervalStart = 20 <= 50 → 留中间（跨越 center）
• clip C：intervalStart = 40 <= 50 → 留中间（跨越 center）
• clip D：intervalStart = 55 > 50 → 挪到右边（D 在 center 之后才开始）
• clip E：intervalStart = 60 > 50 → 挪到右边

分完后：[A] | [B, C] | [D, E]，last 指向 C 的位置。

最终 m_Entries 被分成三段：

  [A]            [B, C]           [D, E]
  左子树          当前节点          右子树
  end < 50       跨越 50          start > 50

然后对 [A] 和 [D, E] 分别递归。A 只有 1 个 Entry，不到 kMinNodeSize(10)，直接建叶节点。D、E 也一样。

理解了这个过程之后，对着源码看就清楚了：

// IntervalTree.cs

// 递归建树，处理 m_Entries[start..end] 这段区间
// 返回值是新建节点在 m_Nodes 里的索引
private int Rebuild(int start, int end)
{
    IntervalTreeNode intervalTreeNode = new IntervalTreeNode();

    // ---- 递归出口：Entry 太少就不继续分了 ----
    // kMinNodeSize = 10，少于 10 个 Entry 直接作为叶节点
    // 查询时对叶节点做暴力遍历就行，10 个以内的线性扫描比递归开销还小
    int count = end - start + 1;
    if (count < kMinNodeSize)
    {
        intervalTreeNode = new IntervalTreeNode()
        {
            // kCenterUnknown = Int64.MaxValue
            // Query 碰到这个值就知道是叶节点，不往下递归了
            center = kCenterUnknown,
            first = start, last = end,    // 叶节点管辖整段 [start, end]
            left = kInvalidNode,          // kInvalidNode = -1，没有子节点
            right = kInvalidNode
        };
        m_Nodes.Add(intervalTreeNode);
        return m_Nodes.Count - 1;
    }

    // ---- 步骤 1：找 center ----
    // 遍历当前段所有 Entry，找到时间轴上的最小起点和最大终点
    var min = Int64.MaxValue;
    var max = Int64.MinValue;
    for (int i = start; i <= end; i++)
    {
        var o = m_Entries[i];
        min = Math.Min(min, o.intervalStart);  // 所有 clip 里最早的起点
        max = Math.Max(max, o.intervalEnd);    // 所有 clip 里最晚的终点
    }
    // center 取中点，后面用它把 clip 分成三组
    var center = (max + min) / 2;
    intervalTreeNode.center = center;

    // ---- 步骤 2：第一趟 partition（按 intervalEnd 分）----
    // 目的：把 intervalEnd < center 的 Entry 换到左边
    // 这些 clip 在 center 之前就结束了，不可能跨越 center
    // 用的是快排里经典的双指针交换法
    int x = start;
    int y = end;
    while (true)
    {
        // x 从左往右找第一个 intervalEnd >= center 的（不该在左边的）
        while (x <= end && m_Entries[x].intervalEnd < center) x++;
        // y 从右往左找第一个 intervalEnd < center 的（应该在左边的）
        while (y >= start && m_Entries[y].intervalEnd >= center) y--;
        if (x > y) break;  // 指针交错，partition 完成
        // 交换这两个 Entry 的位置
        var nodeX = m_Entries[x];
        m_Entries[x] = m_Entries[y];
        m_Entries[y] = nodeX;
    }
    // partition 完后，m_Entries[start..x-1] 全是 intervalEnd < center
    // m_Entries[x..end] 全是 intervalEnd >= center
    intervalTreeNode.first = x;  // 从 x 开始往右，都是"至少延伸到 center"的

    // ---- 步骤 3：第二趟 partition（按 intervalStart 分）----
    // 在 [x, end] 这段里面再分一次
    // 目的：把 intervalStart > center 的 Entry 换到最右边
    // 这些 clip 在 center 之后才开始，也不跨越 center
    // 剩下的（intervalStart <= center 且 intervalEnd >= center）就是跨越 center 的
    y = end;
    while (true)
    {
        // x 从左往右找第一个 intervalStart > center 的
        while (x <= end && m_Entries[x].intervalStart <= center) x++;
        // y 从右往左找第一个 intervalStart <= center 的
        while (y >= start && m_Entries[y].intervalStart > center) y--;
        if (x > y) break;
        var nodeX = m_Entries[x];
        m_Entries[x] = m_Entries[y];
        m_Entries[y] = nodeX;
    }
    // 到 y 为止是跨越 center 的 Entry
    intervalTreeNode.last = y;

    // ---- 步骤 4：递归建子树 ----
    // 先在 m_Nodes 里占个位（因为递归过程中 m_Nodes 会不断 Add，
    // 如果不先占位，递归返回后 index 就对不上了）
    m_Nodes.Add(new IntervalTreeNode());
    int index = m_Nodes.Count - 1;

    intervalTreeNode.left = kInvalidNode;
    intervalTreeNode.right = kInvalidNode;

    // 左子树：m_Entries[start..first-1]
    // 这些 Entry 全部 intervalEnd < center，在 center 左侧结束
    if (start < intervalTreeNode.first)
        intervalTreeNode.left = Rebuild(start, intervalTreeNode.first - 1);

    // 右子树：m_Entries[last+1..end]
    // 这些 Entry 全部 intervalStart > center，在 center 右侧才开始
    if (end > intervalTreeNode.last)
        intervalTreeNode.right = Rebuild(intervalTreeNode.last + 1, end);

    // 把填好的节点写回之前占的位
    m_Nodes[index] = intervalTreeNode;
    return index;
}

Query：查询

Rebuild 建好树之后，查询就是从根节点开始递归。每一层做两件事：扫当前节点管辖的 Entry 看谁包含查询时间，然后根据查询时间和 center 的关系决定往左还是往右递归。

还是用前面那 5 个 clip 的例子来跟一遍查询过程：

树结构（Rebuild 之后）：

         根节点（center=50）
         管辖 {B:[20,60), C:[40,70)}
        /                          \
  左子节点（叶）              右子节点（叶）
  管辖 {A:[10,30)}           管辖 {D:[55,80), E:[60,90)}

查 t = 45：

1. 根节点：扫 {B, C}。B: 20 ≤ 45 < 60 ✓ 命中。C: 40 ≤ 45 < 70 ✓ 命中
2. 45 < center(50) → 递归左子节点，跳过右子节点（D、E 的 start 都 > 50 > 45，不可能包含 45）
3. 左子节点：扫 {A}。A: 10 ≤ 45？是，但 45 < 30？否 ✗
4. 结果 = {B, C}，只扫了 3 个 Entry，跳过了 D 和 E

查 t = 65：

1. 根节点：扫 {B, C}。B: 20 ≤ 65 < 60？否 ✗（65 已经超过 B 的终点了）。C: 40 ≤ 65 < 70 ✓ 命中
2. 65 > center(50) → 递归右子节点，跳过左子节点（A 的 end = 30 < 50 < 65，不可能包含 65）
3. 右子节点：扫 {D, E}。D: 55 ≤ 65 < 80 ✓ 命中。E: 60 ≤ 65 < 90 ✓ 命中
4. 结果 = {C, D, E}，跳过了 A

每层递归只走左或右一边，另一边整棵子树直接跳过。平均查询复杂度 O(log n + k)，k 是结果数。

// IntervalTree.cs

private void Query(IntervalTreeNode intervalTreeNode, Int64 value, List<T> results)
{
    // ---- 第一步：扫当前节点管辖的 Entry ----
    // 这些 Entry 都是跨越了当前节点 center 的 clip
    // 逐个检查 value 是否落在 [intervalStart, intervalEnd) 区间内
    for (int i = intervalTreeNode.first; i <= intervalTreeNode.last; i++)
    {
        var entry = m_Entries[i];
        // 注意是左闭右开：start <= value < end
        // 右开是为了避免两个首尾相接的 clip 在交界点被同时查到
        if (value >= entry.intervalStart && value < entry.intervalEnd)
        {
            results.Add(entry.item);
        }
    }

    // ---- 第二步：决定递归方向 ----

    // 叶节点没有子树，不用递归
    if (intervalTreeNode.center == kCenterUnknown)
        return;

    // value < center → 往左递归
    // 为什么可以跳过右子树？因为右子树里所有 Entry 的 intervalStart > center，
    // 而 value < center < intervalStart，value 不可能落在它们的区间内
    if (intervalTreeNode.left != kInvalidNode && value < intervalTreeNode.center)
        Query(m_Nodes[intervalTreeNode.left], value, results);

    // value > center → 往右递归
    // 为什么可以跳过左子树？因为左子树里所有 Entry 的 intervalEnd < center，
    // 而 value > center > intervalEnd，value 也不可能落在它们的区间内
    if (intervalTreeNode.right != kInvalidNode && value > intervalTreeNode.center)
        Query(m_Nodes[intervalTreeNode.right], value, results);
}

DiscreteTime：为什么不用 double 比

前面看到 IntervalTree 里不管是 Entry 的 intervalStart / intervalEnd 还是 Query 传进来的查询值，类型全是 Int64，不是 double。为什么 Timeline 不直接用 double 秒数做比较？

举个实际会碰到的场景：两个 clip 首尾紧挨着，clip A 的 end = 3.0s，clip B 的 start = 3.0s。理论上时间走到 3.0s 时应该只查到 B（因为区间是左闭右开，A 的 [start, end) 不包含 end 这个点）。但 double 在表示 3.0 的时候，经过一系列加减乘除之后实际存的可能是 2.9999999999999996 或 3.0000000000000004，差个 1e-15 量级。这时候 value >= entry.intervalStart 或 value < entry.intervalEnd 的比较就可能判反——本该查到的没查到，或者不该查到的被查进来了。

Timeline 的做法是引入 DiscreteTime 结构体，把 double 秒数转成 Int64 的 tick 值再比较。转换精度是 k_Tick = 1e-12（1 tick = 1 皮秒），转换时四舍五入到最近的 tick：ticks = (Int64)(time / 1e-12 + 0.5)。Int64 比较没有浮点漂移的问题，2999999999999 和 3000000000000 就是差 1，不会出现”差一点点但 >= 判成了 <”的情况。IntervalTree 里所有时间比较都走这套 Int64 tick，边界判断就稳了。

PrepareFrame → Evaluate：每帧核心循环

RuntimeClip 和 IntervalTree 都搞清楚了，现在可以看主循环了。TimelinePlayable 继承 PlayableBehaviour，重写了 PrepareFrame()。PlayableGraph 评估时按前序遍历触发每个节点的 PrepareFrame，TimelinePlayable 是根节点所以最先被调到，它里面就一行——转给 Evaluate()：

// TimelinePlayable.cs

/// <summary>
/// 重写以处理时间轴实例上的时间同步。
/// </summary>
/// <param name="playable">拥有当前 PlayableBehaviour 的 Playable。</param>
/// <param name="info">包含当前帧上下文信息的 FrameData 结构。</param>
public override void PrepareFrame(Playable playable, FrameData info)
{
#if UNITY_EDITOR
    // 编辑器下才会走这段：检查有没有 clip 区间变化
    // 比如在 Timeline 编辑器里拖动了 clip 位置、改了 clip 长度等
    // 有变化就标 dirty，让 IntervalTree 下次查询时先 Rebuild
    if (m_Rebalancer != null)
        m_Rebalancer.Rebalance();
#endif
    // 运行时直接走 Evaluate
    Evaluate(playable, info);
}

Evaluate() 就是 4.4 开头那张流程图的完整实现。一共 6 步，看之前先说一下涉及到的几个字段：

• m_ActiveBit（int）：0 或 1，每帧翻转一次，用来区分”上帧活跃”和”本帧活跃”
• m_ActiveClips（List<RuntimeElement>）：存的是上一帧的活跃 clip 列表
• m_CurrentListOfActiveClips（List<RuntimeElement>）：IntervalTree 查询结果，本帧活跃的 clip

看代码之前先把 ActiveBit 翻转这个设计单独说清楚，因为它贯穿了第 2~5 步。

每帧要处理两种情况：上帧有但本帧没有的 clip（要关掉）和上帧没有但本帧新来的 clip（要激活）。常规做法是用两个 HashSet 做差集，但 HashSet 每帧分配内存、有 GC 压力。源码只用了一个 int 字段 m_ActiveBit 就同时解决了这两个问题。举一个例子走一遍就明白了：

第 N 帧：m_ActiveBit = 0
  IntervalTree 查出 {A, B, C}
  打标：A.intervalBit=0, B.intervalBit=0, C.intervalBit=0
  全部 EvaluateAt() 之后存入 m_ActiveClips = {A, B, C}

第 N+1 帧：m_ActiveBit 翻转成 1
  IntervalTree 查出 {B, C, D}（A 离开了区间，D 新进入）
  打标：B.intervalBit=1, C.intervalBit=1, D.intervalBit=1
  注意 A 没被查到，它的 intervalBit 还是上帧的 0

  ▸ 第 4 步：遍历上帧的 m_ActiveClips = {A, B, C}，找该关的：
    A.intervalBit(0) != m_ActiveBit(1) → 上帧有本帧没有 → DisableAt() 关掉 ✓
    B.intervalBit(1) == m_ActiveBit(1) → 两帧都有 → 跳过 ✓
    C.intervalBit(1) == m_ActiveBit(1) → 两帧都有 → 跳过 ✓

  ▸ 第 5 步：遍历本帧的 {B, C, D}，全部调 EvaluateAt()：
    B：已经是 Playing 状态 → enable=true 的 setter 检测到已在播，跳过 Play()
         → 只更新权重和时间（正常刷新）
    C：同上，正常刷新
    D：上帧被 DisableAt 过，是 Paused 状态 → enable=true 触发 Play() + SetTime(clipIn)
         → 新 clip 被激活 ✓
    全部放入 m_ActiveClips = {B, C, D}，下一帧变成"上帧列表"

所以 ActiveBit 只负责找出”该关的”，”该开的”不需要额外判断——第 5 步对所有本帧活跃 clip 统一调 EvaluateAt()，enable setter 内部会自动判断：已经在播的就只刷新权重和时间，没在播的就 Play 起来。一个 int 字段 + 一次翻转，不用分配任何临时集合。

// TimelinePlayable.cs

private void Evaluate(Playable playable, FrameData frameData)
{
    if (m_IntervalTree == null)
        return;

    // ---- 第 1 步：取当前时间 ----
    double localTime = playable.GetTime();

    // ---- 第 2 步：翻转标记位 ----
    // m_ActiveBit 在 0 和 1 之间切换
    // 比如上一帧 m_ActiveBit = 0，上帧查出的 clip 身上的 intervalBit 都被设成了 0
    // 这帧翻转成 1，等下查出的 clip 会被打上 1
    // 这样只要比较 clip.intervalBit 是不是等于 m_ActiveBit，
    // 就能知道它是"本帧活跃"还是"上帧遗留"
    m_ActiveBit = m_ActiveBit == 0 ? 1 : 0;

    // ---- 第 3 步：IntervalTree 查询 ----
    // 把当前时间（double 秒）转成 Int64 tick，丢进 IntervalTree 查
    // 查询结果填进 m_CurrentListOfActiveClips
    m_CurrentListOfActiveClips.Clear();
    m_IntervalTree.IntersectsWith(DiscreteTime.GetNearestTick(localTime), m_CurrentListOfActiveClips);

    // 给本帧查出来的每个 clip 打上新的 bit 标记
    foreach (var c in m_CurrentListOfActiveClips)
    {
        c.intervalBit = m_ActiveBit;
    }

    // ---- 第 4 步：关掉不再活跃的 clip ----
    // m_ActiveClips 里存的是上帧的活跃列表
    // 遍历它，如果某个 clip 的 intervalBit 还是旧值（!= m_ActiveBit），
    // 说明本帧 IntervalTree 没查到它 → 它离开了激活区间 → 要关掉
    var timelineEnd = (double)new DiscreteTime(playable.GetDuration());
    foreach (var c in m_ActiveClips)
    {
        if (c.intervalBit != m_ActiveBit)
            c.DisableAt(localTime, timelineEnd, frameData);
    }

    // ---- 第 5 步：激活本帧活跃的 clip ----
    // 清空 m_ActiveClips，把本帧查出来的 clip 逐个 EvaluateAt 之后放进去
    // 下一帧这个列表就变成了"上帧活跃列表"
    m_ActiveClips.Clear();
    for (var a = 0; a < m_CurrentListOfActiveClips.Count; a++)
    {
        // EvaluateAt 里面做三件事：Play + 写权重 + 设 localTime
        // 后面单独展开
        m_CurrentListOfActiveClips[a].EvaluateAt(localTime, frameData);
        m_ActiveClips.Add(m_CurrentListOfActiveClips[a]);
    }

    // ---- 第 6 步：后处理回调 ----
    // 4.3 建图时 AnimationTrack 注册了 AnimationOutputWeightProcessor
    // 它就在这里被调到，负责动画权重归一化（后面单独讲）
    int count = m_EvaluateCallbacks.Count;
    for (int i = 0; i < count; i++)
    {
        m_EvaluateCallbacks[i].Evaluate();
    }
}

RuntimeClip.EvaluateAt：写权重、设时间

Evaluate 第 5 步里对每个活跃 clip 调的 EvaluateAt()，就是”写权重”真正发生的地方。这个方法做四件事：确保在播 → 算权重 → 写权重到 Mixer → 设 clip 本地时间。

先不看代码，把权重计算的规则理清楚。一个 RuntimeClip 的完整区间分三段：

  前外推区间         正常区间             后外推区间
|← Pre  →|     ┌──────────────┐      |←  Post  →|
           ↑ start              ↑ end

不同区间的权重计算方式不一样：

• 前外推区间（localTime < clip.start）：权重 = EvaluateMixIn(clip.start)，是个固定值。因为外推区间里 clip 内容是”虚拟延伸”出来的，权重不应该随时间变，直接取 clip 起始点处的 MixIn 值就行
• 后外推区间（localTime > clip.end）：权重 = EvaluateMixOut(clip.end)，也是固定值，同理取结束点处的 MixOut 值
• 正常区间（clip.start ≤ localTime ≤ clip.end）：权重 = EvaluateMixIn(localTime) × EvaluateMixOut(localTime)，两个曲线值相乘

正常区间里 MixIn 和 MixOut 相乘是什么意思？用两个交叉的 clip 举个例子：

时间轴：
    0        1        2        3        4        5        6
    |        |        |        |        |        |        |
clip A: [1s  ════════════════════════════ 4s]
            clip B: [2.5s ════════════════════════════ 5.5s]
                          ↑             ↑
                         2.5s           4s
                          ← 交叉区域 1.5s →

clip A 在 [2.5s, 4s] 这段是 MixOut 区间（和 B 重叠的部分）：
  A 的 MixOut 从 1.0 渐降到 0

clip B 在 [2.5s, 4s] 这段是 MixIn 区间：
  B 的 MixIn 从 0 渐升到 1.0

比如 t = 3.25s（交叉区域的中点）：
  A 的权重 = MixIn(3.25) × MixOut(3.25) ≈ 1.0 × 0.5 = 0.5
  B 的权重 = MixIn(3.25) × MixOut(3.25) ≈ 0.5 × 1.0 = 0.5
  两个 clip 各占一半，平滑过渡

EvaluateMixIn() / EvaluateMixOut() 的具体曲线形状由 TimelineClip 上的 m_MixInCurve / m_MixOutCurve 决定，编辑器里可以选 EaseIn/EaseOut 模板或者自定义曲线，返回值都在 [0, 1] 范围内。

下面这张图比较直观，蓝色曲线是 MixIn（从 0 升到 1），红色曲线是 MixOut（从 1 降到 0），中间权重为 1 的平坦区域就是没有和其他 clip 交叉的正常段：

理解了权重计算规则之后，看源码就很清晰了：

// RuntimeClip.cs

/// <summary>
/// 在指定时间评估方法
/// 在给定的本地时间点评估片段，更新权重和时间
/// </summary>
/// <param name="localTime">本地时间</param>
/// <param name="frameData">帧数据</param>
public override void EvaluateAt(double localTime, FrameData frameData)
{
    // ---- 第 1 步：确保节点在 Playing 状态 ----
    // 新进入区间的 clip 会被 Play 起来
    // 已经在播的 clip，enable setter 检测到已是 Playing 会跳过
    enable = true;

    // 时间轴 loop（WrapMode=Loop）时需要重置
    // SetTime 调两次是为了让 previousTime 和 time 都重置到 clipIn，
    // 避免 deltaTime 算出一个巨大的跳变值
    if (frameData.timeLooped)
    {
        SetTime(clip.clipIn);
        SetTime(clip.clipIn);
    }

    // ---- 第 2 步：按区间计算权重 ----
    float weight = 1.0f;
    if (clip.IsPreExtrapolatedTime(localTime))
        // 前外推区间：取 clip 起始点处的 MixIn 值作为固定权重
        weight = clip.EvaluateMixIn((float)clip.start);
    else if (clip.IsPostExtrapolatedTime(localTime))
        // 后外推区间：取 clip 结束点处的 MixOut 值作为固定权重
        weight = clip.EvaluateMixOut((float)clip.end);
    else
        // 正常区间：MixIn × MixOut
        // 没有和其他 clip 交叉时 MixIn=1, MixOut=1，乘出来还是 1
        // 交叉时一个渐降一个渐升，乘出来就是交叉淡化的权重
        weight = clip.EvaluateMixIn(localTime) * clip.EvaluateMixOut(localTime);

    // ---- 第 3 步：写权重到 Mixer ----
    // 就是 mixer.SetInputWeight(playable, weight)
    // 4.3 建图时初始权重设的 0，运行时就是这里把正确的权重写上去的
    if (mixer.IsValid())
        mixer.SetInputWeight(playable, weight);

    // ---- 第 4 步：转 clip 本地时间并设给叶子节点 ----
    // ToLocalTime 是 4.2 讲过的方法：
    // 时间轴全局时间 → 减去 clip.start → 乘以 timeScale → 加上 clipIn
    // 处理外推区间时还会走 Loop/Hold/PingPong 等逻辑
    double clipTime = clip.ToLocalTime(localTime);
    if (clipTime >= -DiscreteTime.tickValue / 2)
    {
        SetTime(clipTime);  // 叶子节点（AnimationClipPlayable 等）按这个时间播放
    }

    SetDuration(clip.extrapolatedDuration);
}

RuntimeClip.DisableAt：离开区间

Evaluate 第 4 步里，ActiveBit 对比发现”上帧有但本帧没有”的 clip 会被调 DisableAt()。这个方法做的事情比 EvaluateAt 简单得多，但有一个容易忽略的细节：关掉 clip 之前要先把时间设到正确的位置。

为什么要先设时间？举个例子：一段攻击动画 clip 在 [2s, 5s]（没开外推），时间轴跑到 5.016s 时（刚过了 clip 结尾一帧）IntervalTree 查不到这个 clip 了，DisableAt 被调用。源码先算 Math.Min(5.016, 5.0) = 5.0（取当前时间和区间终点的较小值，保证不越界），然后 ToLocalTime(5.0) 转成 clip 本地时间 SetTime 进去，让节点停在 clip 最后一帧对应的姿势。如果不设这一步直接 Pause，叶子节点还停在上一帧 EvaluateAt 设的位置（比如 4.98s 对应的姿势），虽然权重马上被清零不影响混合结果，但状态不干净。

// RuntimeClip.cs

/// <summary>
/// 在指定时间禁用方法
/// 在给定的本地时间点禁用片段并清理状态
/// </summary>
/// <param name="localTime">本地时间</param>
/// <param name="rootDuration">根持续时间</param>
/// <param name="frameData">帧数据</param>
public override void DisableAt(double localTime, double rootDuration, FrameData frameData)
{
    // localTime 可能已经超过了 clip 的区间终点
    // （因为是"这帧才发现上帧的 clip 不在了"，时间已经走过去了）
    // 取 min 保证不超过区间边界，否则 ToLocalTime 算出来的值不对
    var time = Math.Min(localTime, (double)DiscreteTime.FromTicks(intervalEnd));

    // 时间轴 loop 的情况（WrapMode=Loop）：
    // localTime 可能已经回绕到很小的值（比如 0.1s），
    // 但 rootDuration 是时间轴总长度，clamp 一下避免越界
    if (frameData.timeLooped)
        time = Math.Min(time, rootDuration);

    // 把时间转成 clip 本地时间，设给叶子节点
    // 这样 Pause 的时候节点停在的是 clip 最后一帧的正确位置
    var clipTime = clip.ToLocalTime(time);
    if (clipTime > -DiscreteTime.tickValue / 2)
    {
        SetTime(clipTime);
    }

    // 最后：Pause 节点 + Mixer inputWeight 清零
    // 走的就是前面讲过的 enable setter
    enable = false;
}

整个流程就两步：先 SetTime 到 clip 离开时的正确位置，再 enable = false 关掉节点。和 EvaluateAt 刚好对称——一个负责”进来时 Play + 写权重 + 设时间”，一个负责”离开时设最后时间 + Pause + 清权重”。

AnimationOutputWeightProcessor：动画权重后处理

Evaluate() 最后跑 m_EvaluateCallbacks，动画轨道注册了 AnimationOutputWeightProcessor。为什么动画需要特殊处理？

EvaluateAt 按 MixIn/MixOut 写完权重后，Mixer 的所有 input 权重加起来可能不到 1。比如一个 clip 正在 MixIn，权重才 0.3——剩下的 0.7 去哪了？AnimationMixerPlayable 会把缺失的部分混入默认姿势（通常是 T-Pose），视觉上角色就会”抽搐”或出现奇怪的姿势。

AnimationOutputWeightProcessor 就是来解决这个问题的。它在构造时把 AnimationPlayableOutput 的初始权重设为 0（4.3 里 EvaluateWeightsForAnimationPlayableOutput 注册的就是这个），然后每帧跑 Evaluate() 做归一化。

核心：NormalizeMixer

这个函数做两件事，容易搞混所以拆开说：

1. 放大 Mixer 内部权重：如果 input 权重之和不到 1（比如 clip0=0.26 + clip1=0.14 = 0.40），就按比例除以总权重，让它们加起来恰好等于 1（变成 0.65 + 0.35）。这样 Mixer 内部做混合时，100% 都是 clip 动画，没有默认姿势（T-Pose）的份额。总权重 >= 1 时不缩放，已经够了。
2. 返回放大前的原始总权重（Clamp01）。这个值代表”这个 Mixer 的动画覆盖率”——比如 0.40 意味着”我这个分支只有 40% 的动画是活的”。返回值会被设成 Mixer 在父节点上的 inputWeight，让上一级知道该给这个分支多少影响力。

先放大保证 Mixer 内部干净，再把原始值交给上一级——两件事不要搞混。

// WeightUtility.cs

public static float NormalizeMixer(Playable mixer)
{
    if (!mixer.IsValid())
        return 0;

    // 求 Mixer 所有 input 权重之和
    int count = mixer.GetInputCount();
    float weight = 0.0f;
    for (int c = 0; c < count; c++)
    {
        weight += mixer.GetInputWeight(c);
    }

    // 总权重在 (0, 1) 之间：按比例放大到和为 1
    // 避免缺失部分混入默认姿势
    if (weight > Mathf.Epsilon && weight < 1)
    {
        for (int c = 0; c < count; c++)
        {
            mixer.SetInputWeight(c, mixer.GetInputWeight(c) / weight);
        }
    }
    // 总权重 >= 1：不缩放（已经够了，不需要放大）
    // 返回 Clamp01(totalWeight) 作为这个 Mixer 在父节点上的权重
    return Mathf.Clamp01(weight);
}

Evaluate 流程

// AnimationOutputWeightProcessor.cs

public void Evaluate()
{
    float weight = 1;
    // 先把 Output weight 设成 1；编辑器模式下不会被后面覆盖，保持 1 混合到默认值
    m_Output.SetWeight(1);

    // m_Mixers 是后序遍历收集的，子 Mixer 在前、父 Mixer 在后
    // 所以先归一化最内层，再归一化外层，覆盖率信息从内到外传递
    for (int i = 0; i < m_Mixers.Count; i++)
    {
        var mixInfo = m_Mixers[i];
        // 归一化 Mixer 内部 input 权重（放大到和为 1）
        // 返回值 = 放大前的原始总权重，即这个分支的"动画覆盖率"
        weight = WeightUtility.NormalizeMixer(mixInfo.mixer);
        // 把覆盖率设为 Mixer 在父节点上的 inputWeight
        mixInfo.parentMixer.SetInputWeight(mixInfo.port, weight);
    }

    // 循环结束后 weight 是最外层 Mixer 的覆盖率
    // 播放模式下设给 Output，让 Animator 知道动画整体覆盖了多少
    if (Application.isPlaying)
        m_Output.SetWeight(weight);
}

用具体数值走一遍。假设一条带 Override 子轨的 AnimationTrack，clip 都处在 MixIn/MixOut 过渡区间，权重没拉满：

情况 1：总权重 < 1（clip 都在过渡期）

AnimationPlayableOutput
  └─ TimelinePlayable (root)
       └─ AnimationLayerMixerPlayable (LayerMixer)
            ├─ input 0: AnimationMixerPlayable (基础层 Mixer)
            │    ├─ clip0: weight 0.26
            │    └─ clip1: weight 0.14
            └─ input 1: AnimationMixerPlayable (Override 层 Mixer)
                 ├─ clip2: weight 0.19
                 └─ clip3: weight 0.13

这些权重是 EvaluateAt 根据 MixIn/MixOut 算出来的原始值。clip 都在过渡区间，所以没有任何一个是满权重。

① 归一化基础层 Mixer（input 0）：

• 总权重 = 0.26 + 0.14 = 0.40 < 1 → 触发归一化，把 input 权重放大到和为 1
• clip0：0.26 / 0.40 = 0.65
• clip1：0.14 / 0.40 = 0.35
• 现在 Mixer 内部是 0.65 + 0.35 = 1.0，混合结果 100% 是 clip 动画，没有默认姿势混进来
• 返回放大前的原始总权重 0.40 → 设给 LayerMixer.input[0].weight（告诉上一级”基础层这个分支只有 40% 的动画是活的”）

② 归一化 Override 层 Mixer（input 1）：

• 总权重 = 0.19 + 0.13 = 0.32 < 1 → 归一化
• clip2：0.19 / 0.32 = 0.59
• clip3：0.13 / 0.32 = 0.41
• 返回 0.32 → 设给 LayerMixer.input[1].weight

③ 归一化 LayerMixer：

• input 权重现在是第①②步返回的 0.40 和 0.32，总和 = 0.72 < 1 → 归一化
• input 0：0.40 / 0.72 = 0.56
• input 1：0.32 / 0.72 = 0.44
• 返回 0.72

LayerMixer 是 m_Mixers 列表的最后一个（后序遍历，最外层最后处理），所以这个 0.72 就是 Evaluate() 结尾 m_Output.SetWeight(weight) 写进去的值。

Playable Graph Visualizer 里看到的就是这个效果——Mixer 内部 clip 权重被放大（0.26→0.65、0.14→0.35 等），Output weight = 0.72：

Output weight = 0.72，到底会不会混入默认姿势？

Mixer 内部不会，但 Output 级别会。 分两层看：

• Mixer 内部：每一层 Mixer 的 input 权重都被归一化到 1.0，Mixer 做混合运算时只有 clip 动画参与，不存在”空出来的份额被默认姿势填充”的问题。这是 NormalizeMixer 的核心作用。
• Output 级别：AnimationPlayableOutput.weight = 0.72 意味着 Animator 拿到的最终结果是 72% Playable Graph 动画 + 28% 默认姿势（Bind Pose 或 Animator Controller 的输出）。

这不是 bug。所有 clip 都在过渡期、权重没拉满，说明动画确实没有 100% 覆盖。Output 如实反映了这个覆盖率。如果强行把 Output 设成 1.0，等于对外谎报”动画已经满了”——反而不对。

实际使用中问题大吗？通常不大。clip 之间做 crossfade 时一个 MixOut 一个 MixIn，权重总和接近 1，Output weight 也接近 1，几乎看不到默认姿势。只有”第一个 clip 还在淡入”或”最后一个 clip 正在淡出”这种边界情况，才会看到默认姿势混进来。不想看到的话，给首尾 clip 开 Pre/Post Extrapolation Hold 就行——提前把权重撑到 1。

情况 2：总权重 >= 1（clip 权重已经够满）

AnimationPlayableOutput
  └─ TimelinePlayable (root)
       └─ AnimationLayerMixerPlayable (LayerMixer)
            ├─ input 0: AnimationMixerPlayable (基础层 Mixer)
            │    ├─ clip0: weight 0.6
            │    └─ clip1: weight 0.9
            └─ input 1: AnimationMixerPlayable (Override 层 Mixer)
                 ├─ clip2: weight 0.2
                 └─ clip3: weight 0.3

基础层两个 clip 权重比较大（crossfade 重叠区间，两个都接近满权重），Override 层的 clip 还在过渡期。

① 归一化基础层 Mixer（input 0）：

• 总权重 = 0.6 + 0.9 = 1.5 >= 1 → 不缩放，权重已经够了
• clip0 保持 0.6，clip1 保持 0.9，不做任何调整
• 返回 Clamp01(1.5) = 1.0 → 设给 LayerMixer.input[0].weight（告诉上一级”基础层动画已经 100% 覆盖了”）

② 归一化 Override 层 Mixer（input 1）：

• 总权重 = 0.2 + 0.3 = 0.5 < 1 → 归一化
• clip2：0.2 / 0.5 = 0.4
• clip3：0.3 / 0.5 = 0.6
• 返回 0.5 → 设给 LayerMixer.input[1].weight

③ 归一化 LayerMixer：

• input 权重是第①②步返回的 1.0 和 0.5，总和 = 1.5 >= 1 → 不缩放
• input 0 保持 1.0，input 1 保持 0.5
• 返回 Clamp01(1.5) = 1.0 → 设给 AnimationPlayableOutput.weight

这次 Output weight = 1.0，不会混入默认姿势。因为基础层 clip 权重够满（总和 >= 1），整条链路的覆盖率一路传上来都是 1.0。

对应 Visualizer 截图——基础层的 clip 权重保持 0.6、0.9 不变（总权重 >= 1 不缩放），Override 层内部做了归一化（0.2→0.4、0.3→0.6），Output weight = 1.0：

对比两种情况：情况 1 所有 clip 都在过渡期，覆盖率不满，Output < 1 会混入一点默认姿势；情况 2 至少有一层 clip 权重够满，覆盖率传到顶层就是 1.0，Output = 1 完全不混入默认姿势。实际项目中大部分时间都是情况 2——只要 clip 之间 crossfade 衔接得当，基础层权重总和很容易 >= 1。

小结

graph TD
    subgraph callbackEntry["每帧回调"]
        A["TimelinePlayable.PrepareFrame()"] --> B["Evaluate()"]
    end
    subgraph coreSteps["核心步骤"]
        B --> C["取时间 → 转 DiscreteTime tick"]
        C --> D["翻转 ActiveBit"]
        D --> E["IntervalTree.IntersectsWith 查活跃 Clip"]
        E --> F["对比上帧：
        不活跃 → DisableAt（Pause + 权重清零）
        活跃 → EvaluateAt（Play + 算权重 + 设时间）"]
        F --> G["执行 EvaluateCallbacks：
        AnimationOutputWeightProcessor 归一化权重
        其他自定义回调"]
    end
    subgraph infrastructure["底层保障"]
        H["IntervalTree 建树 O(n log n)"] --> E
        I["DiscreteTime 避免浮点精度问题"] --> C
        J["ActiveBit 翻转避免 GC"] --> D
    end

每帧做了什么	源码方法	效果
查活跃 clip	IntervalTree.IntersectsWith()	把 double 时间转成 Int64 tick，在区间树里找出本帧处于 [start, end) 内的 RuntimeClip
关掉离开的	RuntimeClip.DisableAt()	SetTime 到最后有效时间 → enable = false（Pause + Mixer inputWeight 清零）
激活并写权重	RuntimeClip.EvaluateAt()	enable = true（Play）→ 按前外推/正常/后外推三种情况算 MixIn×MixOut 权重 → mixer.SetInputWeight() → ToLocalTime() 转本地时间 → SetTime()
动画后处理	AnimationOutputWeightProcessor.Evaluate()	后序遍历所有 AnimationMixer，总权重 < 1 时归一化到 1（Mixer 内部不混入默认姿势），返回原始总权重作为覆盖率设给父节点和 Output

回头对照 4.3 Visualizer 那张截图就能串起来了——建图阶段所有叶子节点都是 Paused、Mixer 上每个 input 的 weight 都是 0，图虽然连好了但什么都没在播。每帧就是靠这套流程把该播的 clip Play 起来、算好权重写到 Mixer 上，不该播的 Pause 掉清零，最终 Mixer 混合出正确的动画 / 音频结果输出给 Animator / AudioSource。

---

4.5 总结

这篇从 .playable 文件的序列化格式开始，先看了 TimelineAsset、TrackAsset、TimelineClip 这些资产类怎么组织的、PlayableBinding 怎么把轨道和场景对象关联起来，然后跟了 Director.Play() 之后的完整建图流程——每条轨道怎么建 Mixer、clip 怎么被包成 RuntimeClip 塞进 IntervalTree、Override 子轨怎么走 LayerMixer 做分层混合、Output 怎么创建。最后看了每帧评估的核心循环：IntervalTree 区间查询找出活跃 clip，ActiveBit 翻转判断哪些该关哪些该开，EvaluateAt 按 MixIn/MixOut 算权重写到 Mixer，AnimationOutputWeightProcessor 归一化防止混入默认姿势。

看代码的过程中能感觉到 Timeline 在每帧评估的热路径上花了不少心思——IntervalTree 建树直接在 m_Entries 上原地 partition 不额外分配内存，clip 进出判定靠 ActiveBit 一个 int 翻转就搞定了不需要 HashSet，时间比较全部转成 Int64 tick 绕开 double 的浮点精度漂移。这些细节不翻源码基本注意不到，但恰恰是 clip 数量上去之后每帧评估不出性能问题的关键。后面写自定义轨道或者排查运行时问题的时候，知道 CompileClips、EvaluateAt、NormalizeMixer 这几个方法在干什么，定位起来会快很多。

---

---

转载请注明来源，欢迎对文章中的引用来源进行考证，欢迎指出任何有错误或不够清晰的表达。可以在下面评论区评论，也可以邮件至 785293209@qq.com
