4.变换进阶
4.1 概述

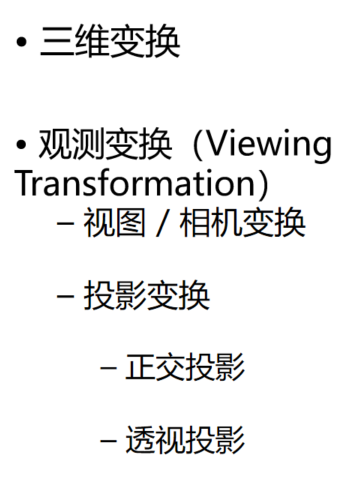

主要内容：
- 三维变换（3D Transformations）
- 观测变换（Viewing Transformation）
- 视图 / 相机变换（View / Camera Transformation）
- 投影变换（Projection Transformation）
- 正交投影（Orthographic Projection）
- 透视投影（Perspective Projection）
从模型到最终画面，通常要经过三个主要变换：
- 模型变换（Model Transformation）：利用平移、旋转、缩放等变换，把模型从自己的局部坐标系放到世界坐标系中。
- 视图变换（View Transformation）：把世界变换到以相机为中心的坐标系。
- 投影变换（Projection Transformation）：把相机看到的三维空间进一步投影到二维画面，分为正交投影和透视投影。
因此整个过程可以概括为：
Model → View → Projection
也就是常见的 MVP 变换。
4.2 三维变换
旋转矩阵的逆
二维旋转矩阵有一个很实用的性质：
$$
R(-\theta)=R(\theta)^{-1}=R(\theta)^T
$$
也就是说，旋转矩阵的逆等于它的转置。
满足 $R^{-1}=R^T$ 的矩阵称为正交矩阵（Orthogonal Matrix）。后面的视图变换会直接用到这个性质。
三维齐次坐标
三维空间继续使用齐次坐标：
- 三维点：$(x,y,z,1)^T$
- 三维向量：$(x,y,z,0)^T$
对于 $(x,y,z,w)^T$，只要 $w\neq0$，它表示三维空间中的点：
$$
\left(\frac{x}{w},\frac{y}{w},\frac{z}{w}\right)
$$

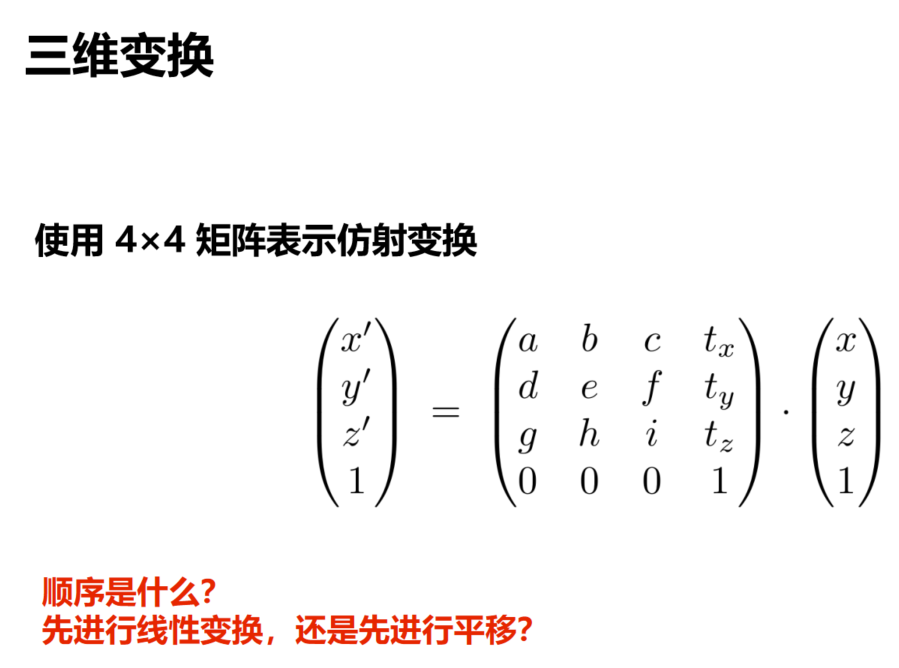

三维仿射变换使用 $4\times4$ 矩阵，左上角 $3\times3$ 描述线性变换，最后一列描述平移。
缩放与平移
三维缩放矩阵：
$$
S(s_x,s_y,s_z)=
\begin{pmatrix}
s_x&0&0&0\\
0&s_y&0&0\\
0&0&s_z&0\\
0&0&0&1
\end{pmatrix}
$$
三维平移矩阵：
$$
T(t_x,t_y,t_z)=
\begin{pmatrix}
1&0&0&t_x\\
0&1&0&t_y\\
0&0&1&t_z\\
0&0&0&1
\end{pmatrix}
$$

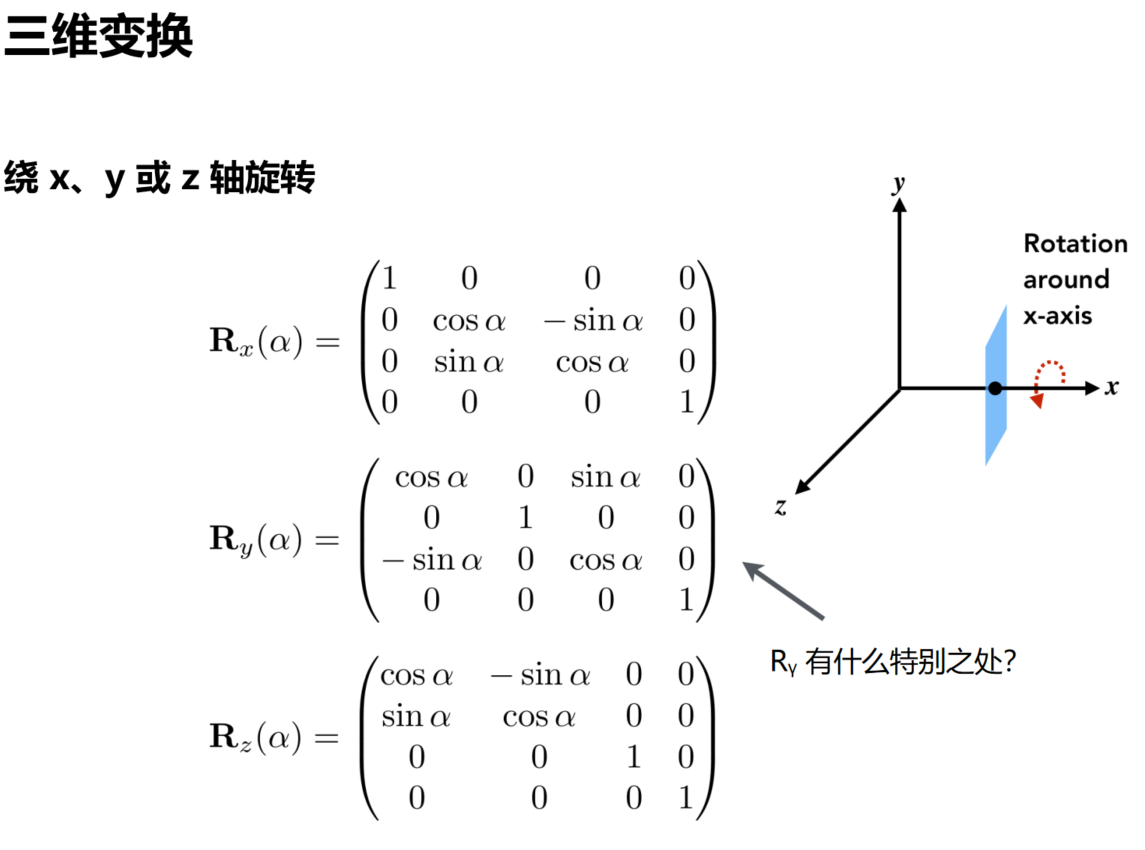

绕坐标轴旋转
绕 $x$ 轴旋转时，$x$ 坐标不变，本质上是在 $yz$ 平面内做二维旋转：
$$
R_x(\alpha)=
\begin{pmatrix}
1&0&0&0\\
0&\cos\alpha&-\sin\alpha&0\\
0&\sin\alpha&\cos\alpha&0\\
0&0&0&1
\end{pmatrix}
$$
绕 $y$ 轴：
$$
R_y(\alpha)=
\begin{pmatrix}
\cos\alpha&0&\sin\alpha&0\\
0&1&0&0\\
-\sin\alpha&0&\cos\alpha&0\\
0&0&0&1
\end{pmatrix}
$$
绕 $z$ 轴：
$$
R_z(\alpha)=
\begin{pmatrix}
\cos\alpha&-\sin\alpha&0&0\\
\sin\alpha&\cos\alpha&0&0\\
0&0&1&0\\
0&0&0&1
\end{pmatrix}
$$
$R_y$ 的符号看起来和另外两个不太一样，原因是右手系下满足循环关系，叉乘的时候 $x\times y=z$、$y\times z=x$、$z\times x=y$。

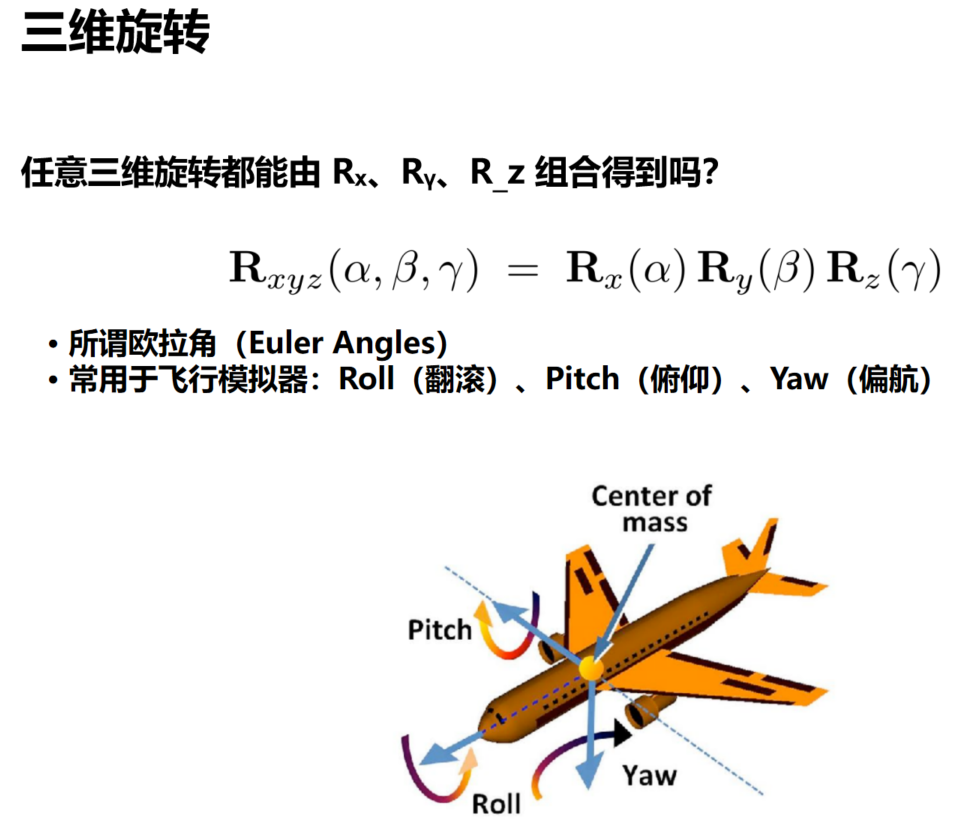

欧拉角（Euler Angles）
一般的三维旋转可以组合三个坐标轴方向的旋转：
$$
R_{xyz}(\alpha,\beta,\gamma)
=R_x(\alpha)R_y(\beta)R_z(\gamma)
$$
三个旋转角称为欧拉角（Euler Angles）。在飞行中经常对应 Roll（翻滚）、Pitch（俯仰）、Yaw（偏航）。

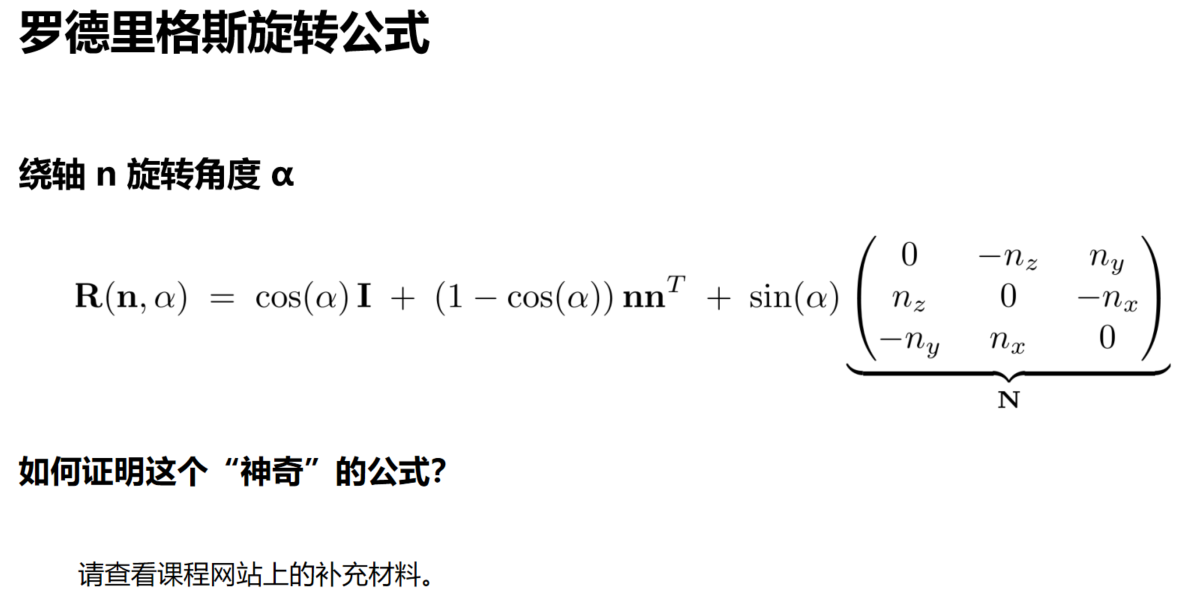

罗德里格斯旋转公式
绕经过原点的单位轴 $\mathbf n$ 旋转 $\alpha$ 时：
$$
R(\mathbf n,\alpha)
=\cos\alpha I
+(1-\cos\alpha)\mathbf n\mathbf n^T
+\sin\alpha N
$$
其中矩阵 $N$ 满足：
$$
N\mathbf x=\mathbf n\times\mathbf x
$$

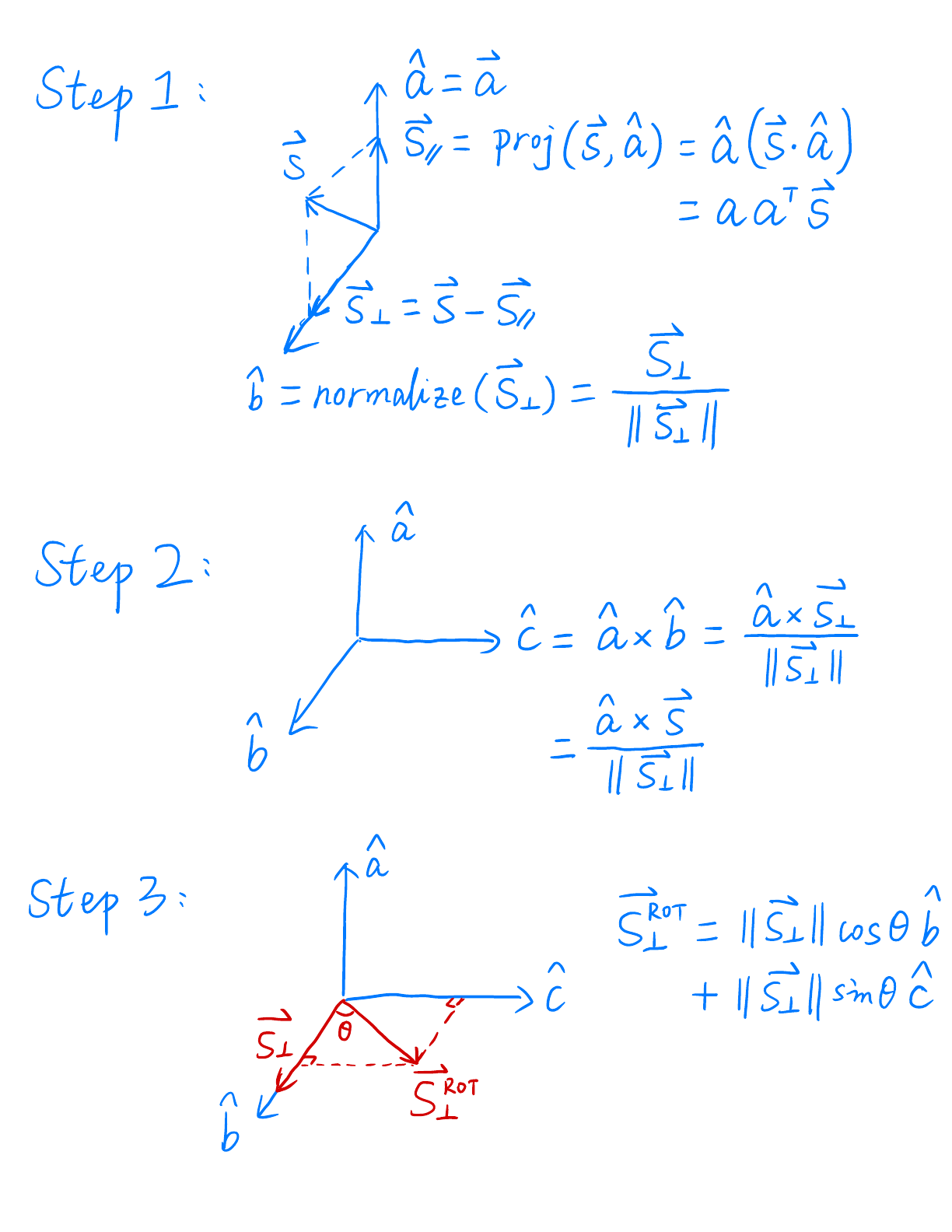

补充材料给出的推导思路很直观：把待旋转向量分成平行于旋转轴和垂直于旋转轴的两部分。平行分量保持不变，垂直分量在垂直平面内做二维旋转，最后再合并。
如果旋转轴不经过原点，可以和二维绕任意点旋转一样处理：先把旋转轴平移到原点，再旋转，最后平移回去。
4.3 观测变换（Viewing Transformation）
视图 / 相机变换（View / Camera Transformation）

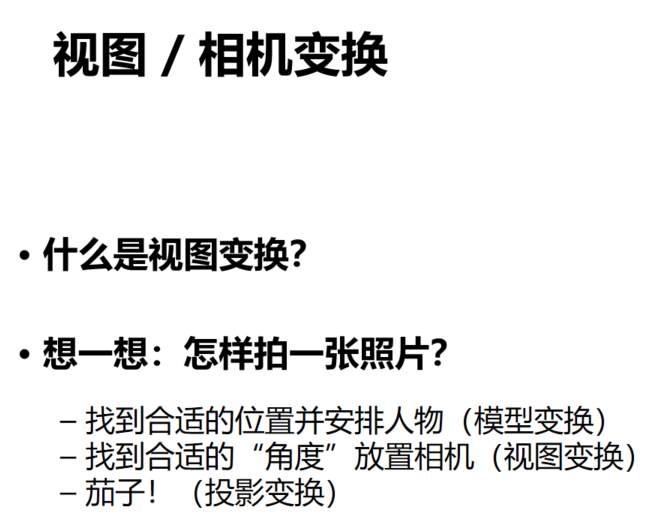

拍一张照片可以拆成三步：
- 把人物和场景摆好 —— 模型变换（Model Transformation）。
- 把相机放到合适的位置和角度 —— 视图变换（View Transformation）。
- 按下快门，把三维世界变成二维图像 —— 投影变换（Projection Transformation）。

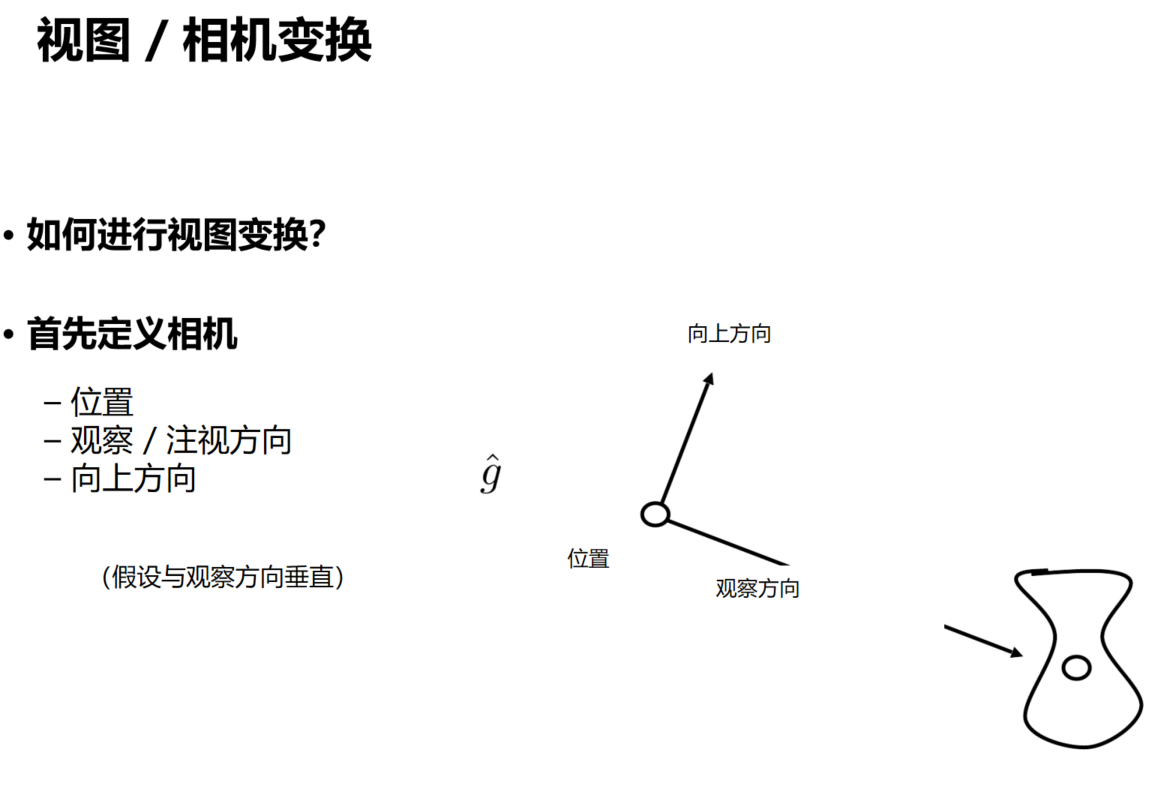

定义相机
一个相机需要三个量：
- 位置：$\mathbf e$
- 观察方向：$\hat{\mathbf g}$
- 向上方向：$\hat{\mathbf t}$
其中观察方向和向上方向通常取单位向量，并假设彼此垂直。
只知道相机位置和观察方向还不够，因为相机还可以绕观察方向自身旋转；向上方向用来确定这个自由度。
把相机变换到标准位置

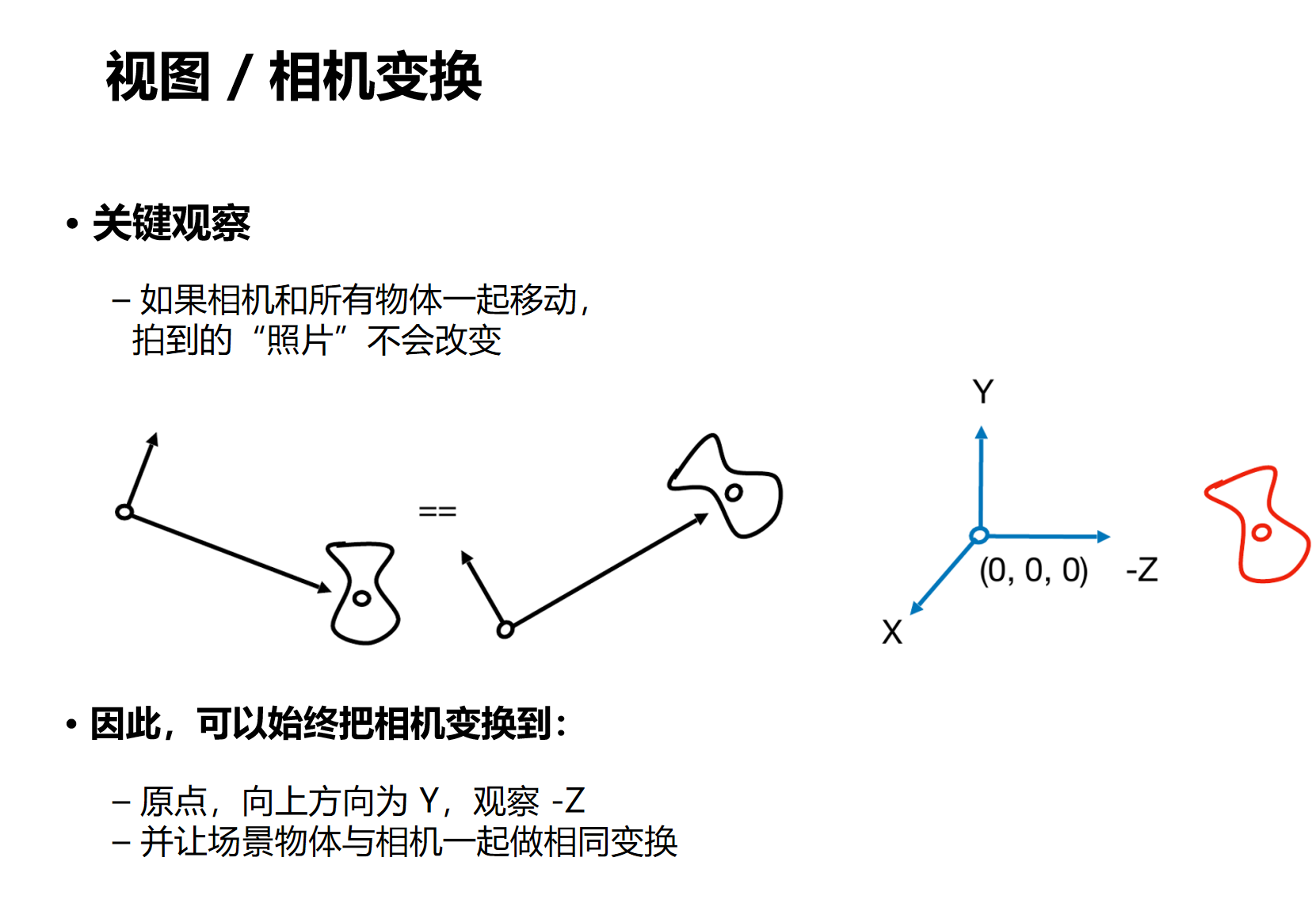

关键是相对运动：如果相机和场景中的所有物体一起做相同的变换，最终拍出的图像不会改变。
因此可以统一约定相机始终：
- 位于原点 $(0,0,0)$
- 向上方向为 $+Y$
- 观察方向为 $-Z$
我们理解真正变化的是整个场景。相机就是在原点一直不动的观察者。这样做是因为把相机放到这样一个标准位置有一些好处的。

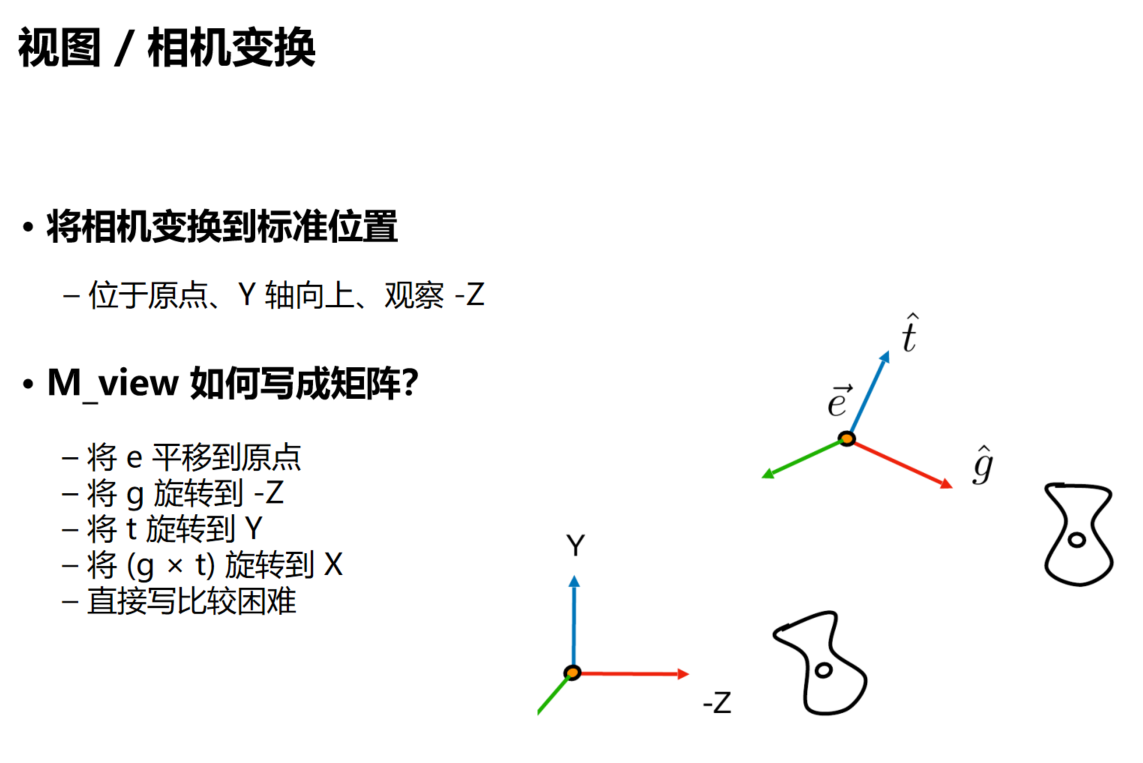

视图变换矩阵
视图变换的目标，是把任意位置、任意朝向的相机变换到标准位置：
- 相机位置移动到原点。
- 观察方向 $\hat{\mathbf g}$ 对齐 $-Z$。
- 向上方向 $\hat{\mathbf t}$ 对齐 $+Y$。
- 右方向 $\hat{\mathbf g}\times\hat{\mathbf t}$ 对齐 $+X$。
因此视图矩阵可以拆成平移 + 旋转：
$$
M_{view}=R_{view}T_{view}
$$
使用列向量时，矩阵从右向左作用，所以这里表示：先平移，再旋转。
平移到原点
假设相机位置为：
$$
\mathbf e=(x_e,y_e,z_e)
$$
要把相机移动到原点，只需要对整个场景平移 $-\mathbf e$：
$$
T_{view}=
\begin{pmatrix}
1&0&0&-x_e\\
0&1&0&-y_e\\
0&0&1&-z_e\\
0&0&0&1
\end{pmatrix}
$$
例如相机位于 $(3,2,5)$，那么整个场景都平移 $(-3,-2,-5)$。
这样从相机看来画面不会发生变化，但相机的位置变成了原点。
旋转到标准方向
平移之后，相机虽然已经位于原点，但朝向仍然可能是任意的。
接下来需要把相机的三个方向：
$$
\hat{\mathbf g}\times\hat{\mathbf t},
\qquad
\hat{\mathbf t},
\qquad
-\hat{\mathbf g}
$$
分别旋转到标准坐标轴：
$$
X,\qquad Y,\qquad Z
$$
也就是：
- $\hat{\mathbf g}\times\hat{\mathbf t}\rightarrow X$
- $\hat{\mathbf t}\rightarrow Y$
- $-\hat{\mathbf g}\rightarrow Z$

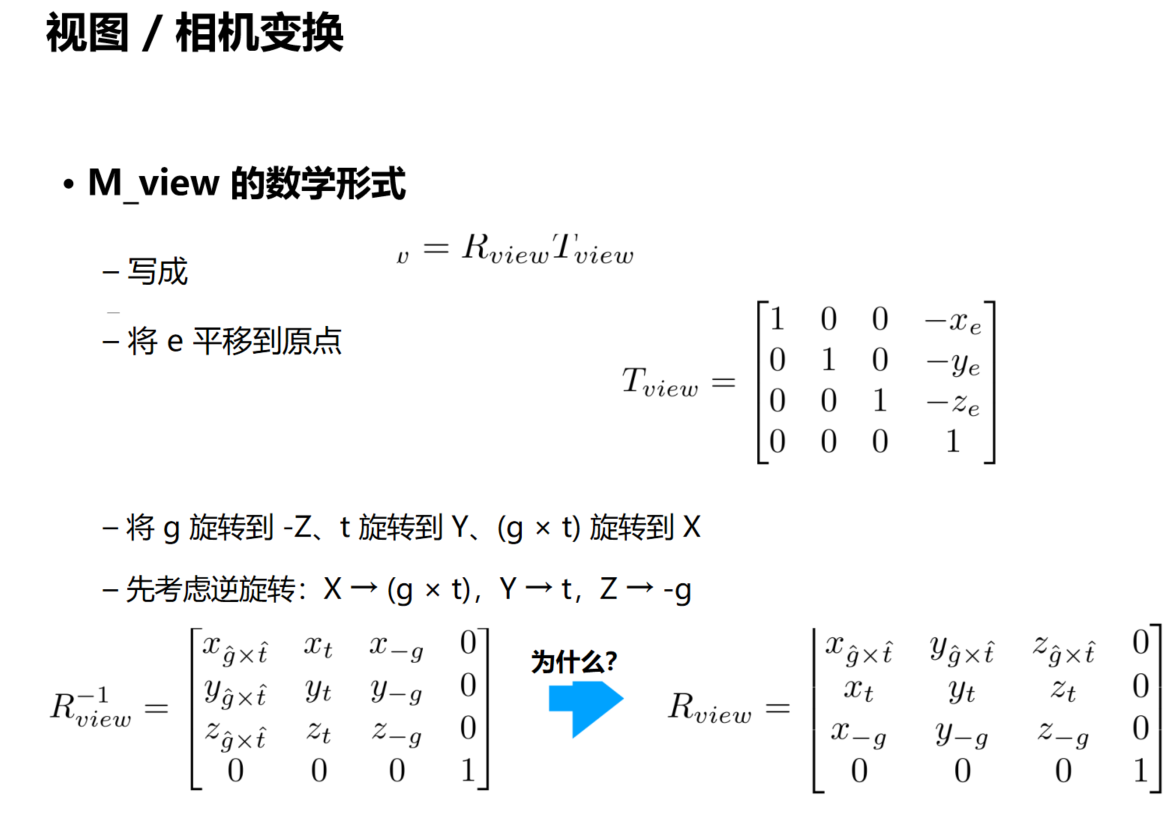

直接写这个旋转矩阵不太好写，但它的逆变换很好写。
逆变换做的事情正好相反：
$$
X\rightarrow\hat{\mathbf g}\times\hat{\mathbf t}
$$
$$
Y\rightarrow\hat{\mathbf t}
$$
$$
Z\rightarrow-\hat{\mathbf g}
$$
矩阵的每一列就是一个标准基向量变换后的结果，因此：
$$
R_{view}^{-1} =
\begin{pmatrix}
x_{\hat g\times\hat t}&x_{\hat t}&x_{-\hat g}&0\\
y_{\hat g\times\hat t}&y_{\hat t}&y_{-\hat g}&0\\
z_{\hat g\times\hat t}&z_{\hat t}&z_{-\hat g}&0\\
0&0&0&1
\end{pmatrix}
$$
而旋转矩阵是正交矩阵，满足：
$$
R_{view}^{-1}=R_{view}^{T}
$$
所以只需要把上面的逆矩阵转置，就得到真正的视图旋转矩阵：
$$
R_{view} =
\begin{pmatrix}
x_{\hat g\times\hat t}&y_{\hat g\times\hat t}&z_{\hat g\times\hat t}&0\\
x_{\hat t}&y_{\hat t}&z_{\hat t}&0\\
x_{-\hat g}&y_{-\hat g}&z_{-\hat g}&0\\
0&0&0&1
\end{pmatrix}
$$
最终：
$$
M_{view}=R_{view}T_{view}
$$

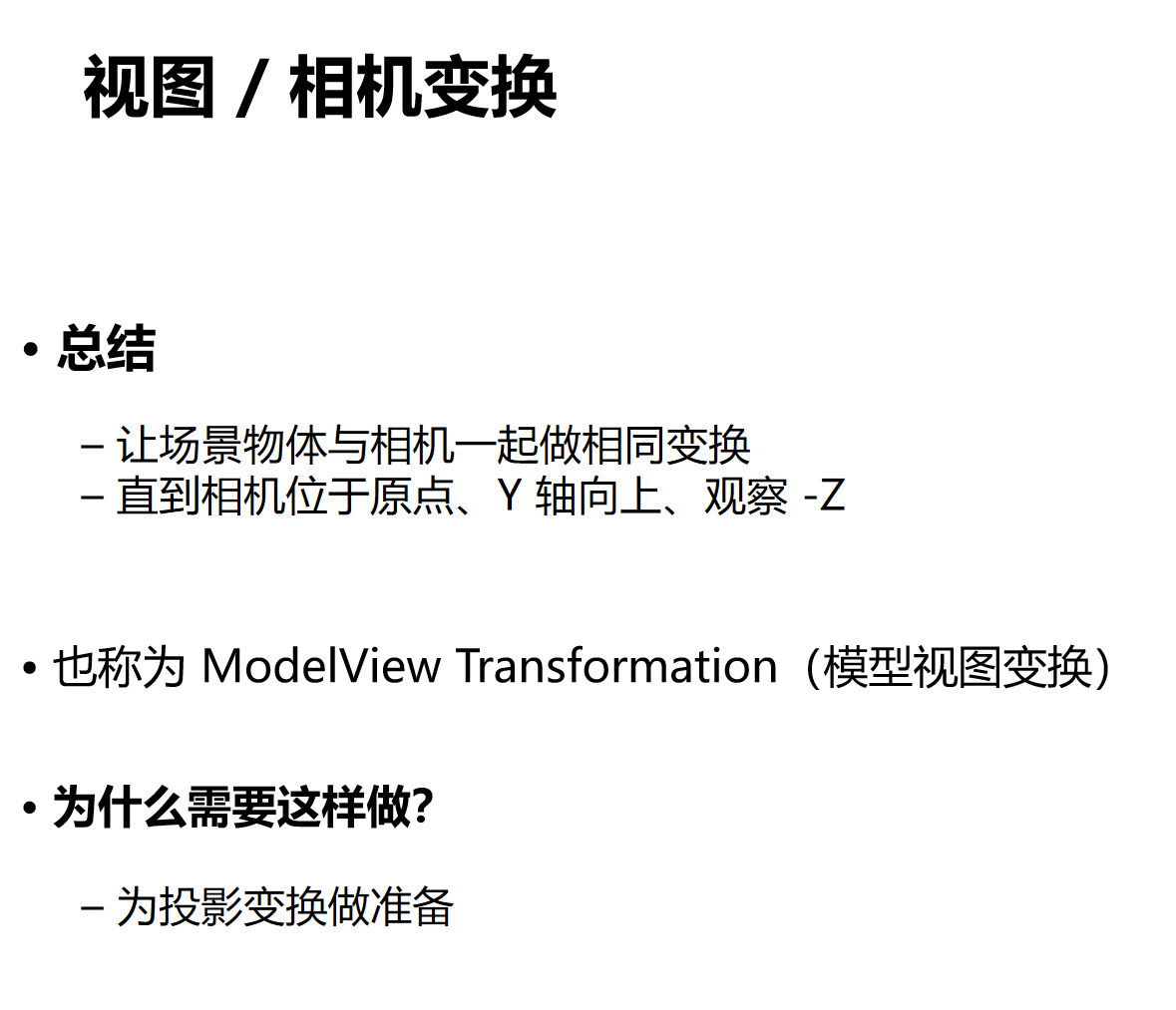

核心思路就是：先把相机位置搬到原点，再把相机自身的三个坐标轴对齐到标准的 $X$、$Y$、$Z$ 方向。
实际计算时并不是把相机真的移动了，而是对整个场景施加相反的变换，使相机看起来固定在标准位置。
模型变换和视图变换通常连续进行，因此经常合称为 ModelView Transformation。
小结

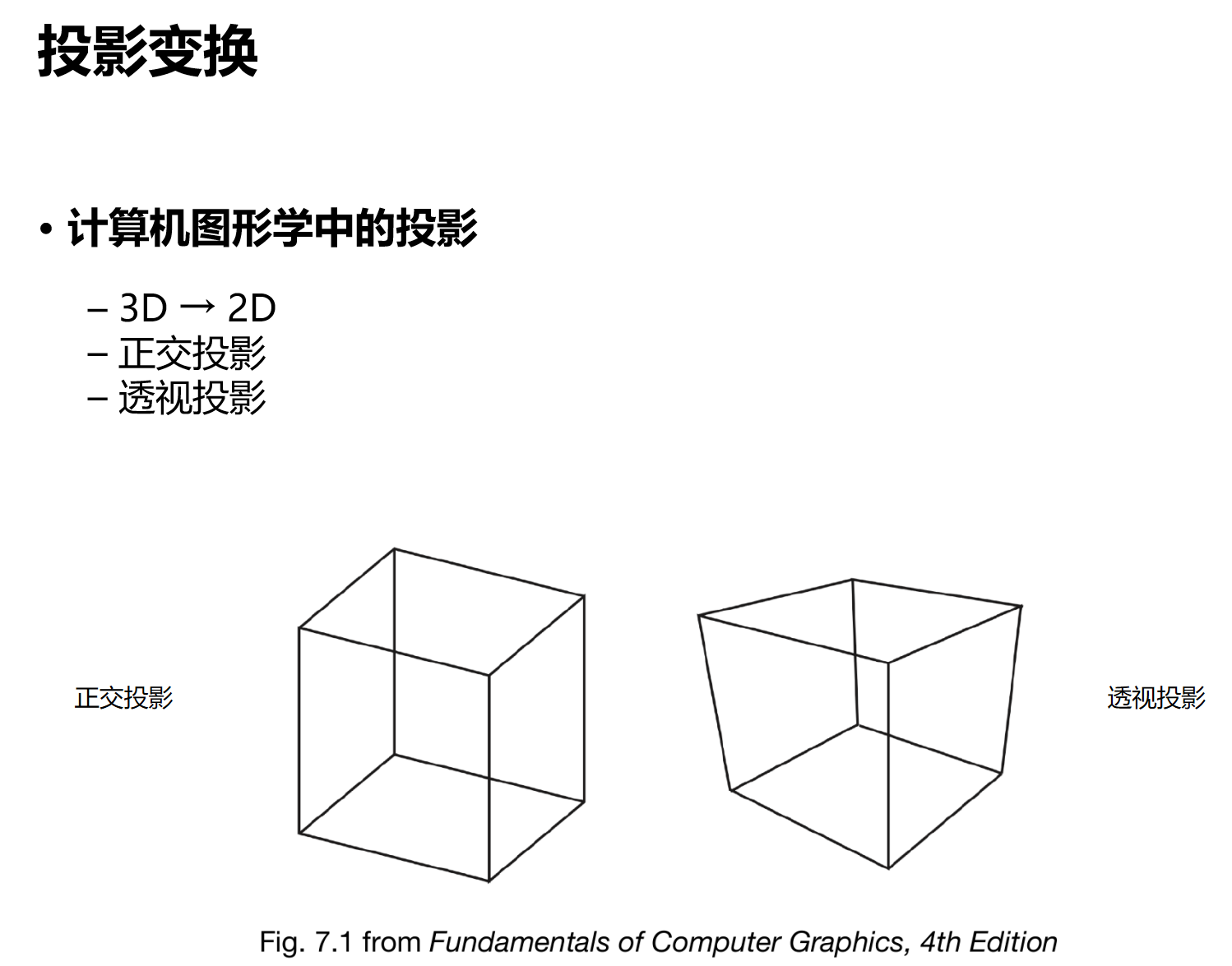

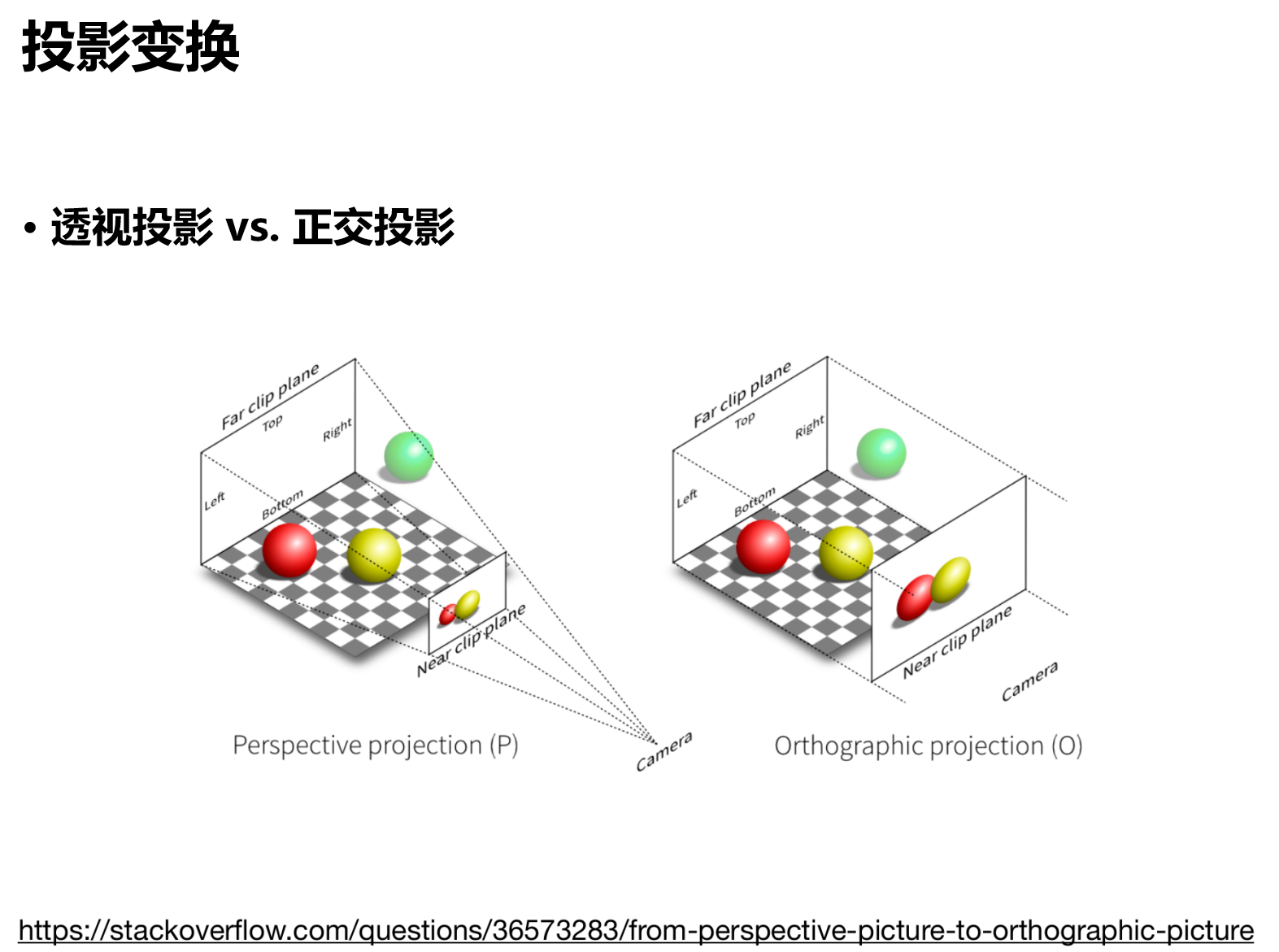

投影变换（Projection Transformation）
投影负责把三维空间变成二维图像，主要有两种：
- 正交投影（Orthographic Projection）
- 透视投影（Perspective Projection）
两者最直观的区别是：
- 正交投影没有明显的近大远小。
- 透视投影符合人眼和相机的成像直觉，物体越远看起来越小，平行线也可能在图像中汇聚。
正交投影（Orthographic Projection）
直观理解

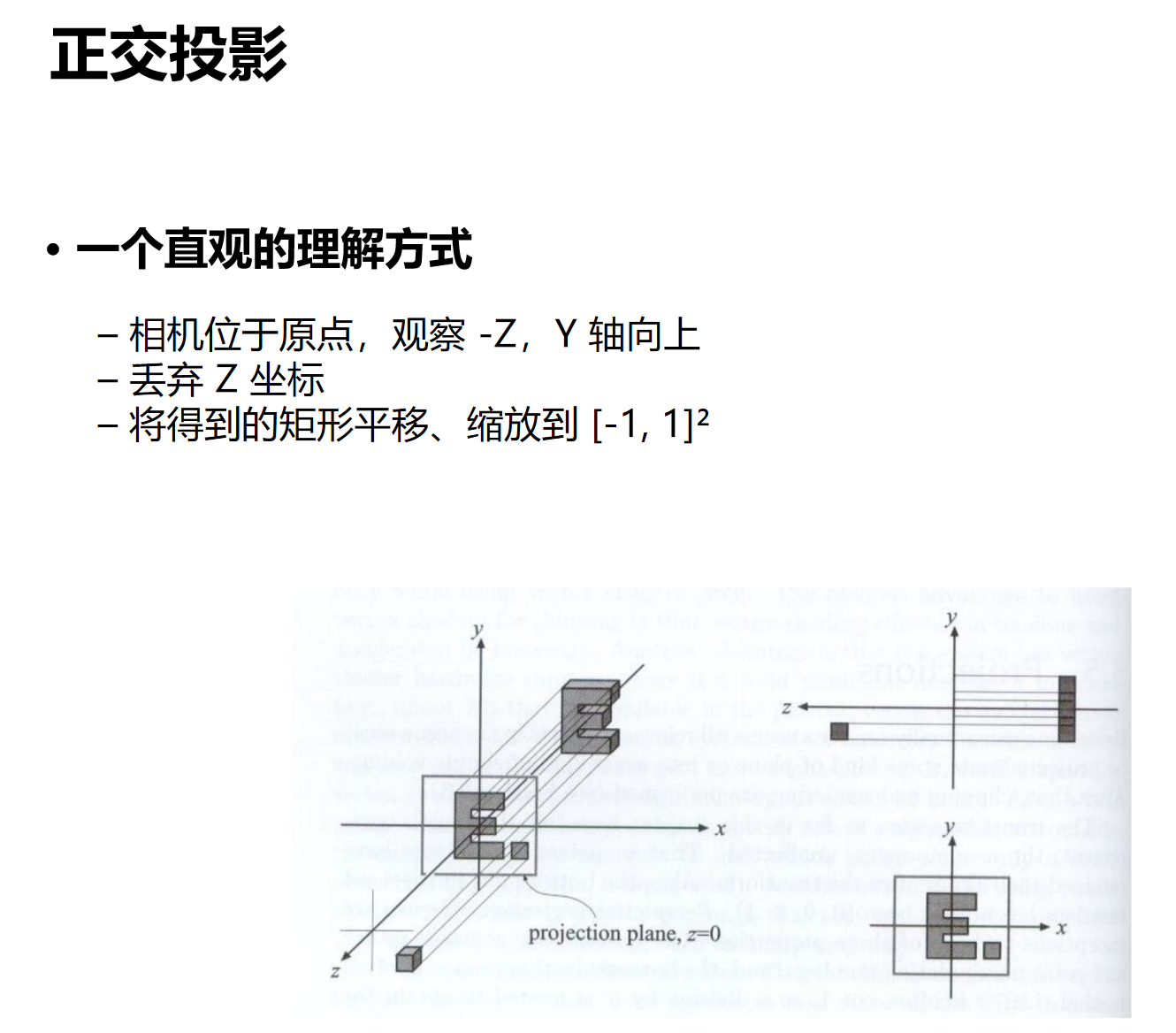

相机位于原点、观察 $-Z$、$+Y$ 向上时，一个最简单的理解方式是：
- 丢掉 $Z$ 坐标。
- 将剩下的二维区域平移、缩放到 $[-1,1]^2$。
真正的矩阵推导会保留深度信息，而不是简单把 $Z$ 丢掉。

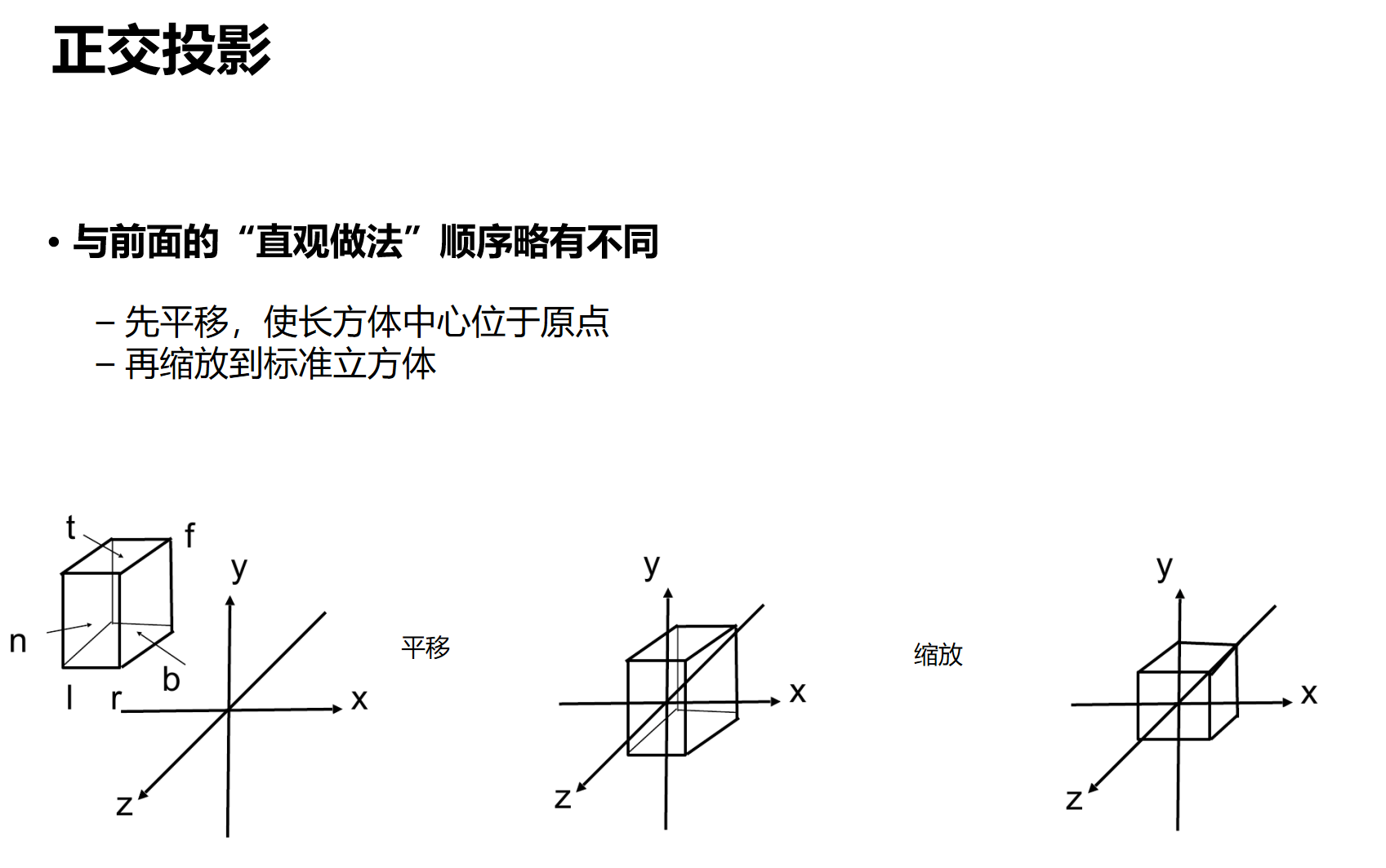

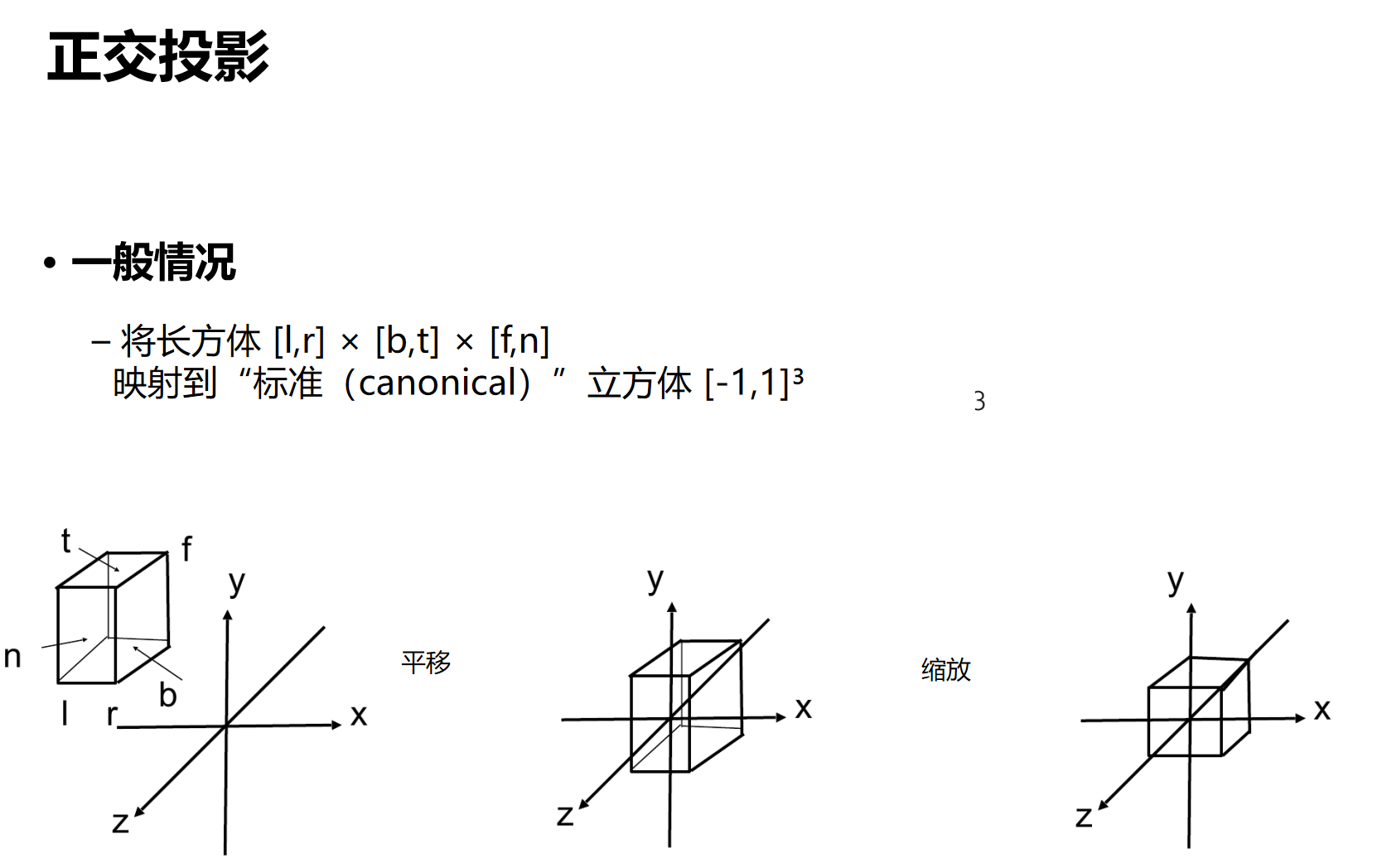

映射到标准立方体
把空间中的长方体：
$$
[l,r]\times[b,t]\times[f,n]
$$
映射到标准立方体：
$$
[-1,1]^3
$$
只需要两步：
- 平移：把长方体中心移动到原点。
- 缩放：让三个方向的长度都变成 $2$。

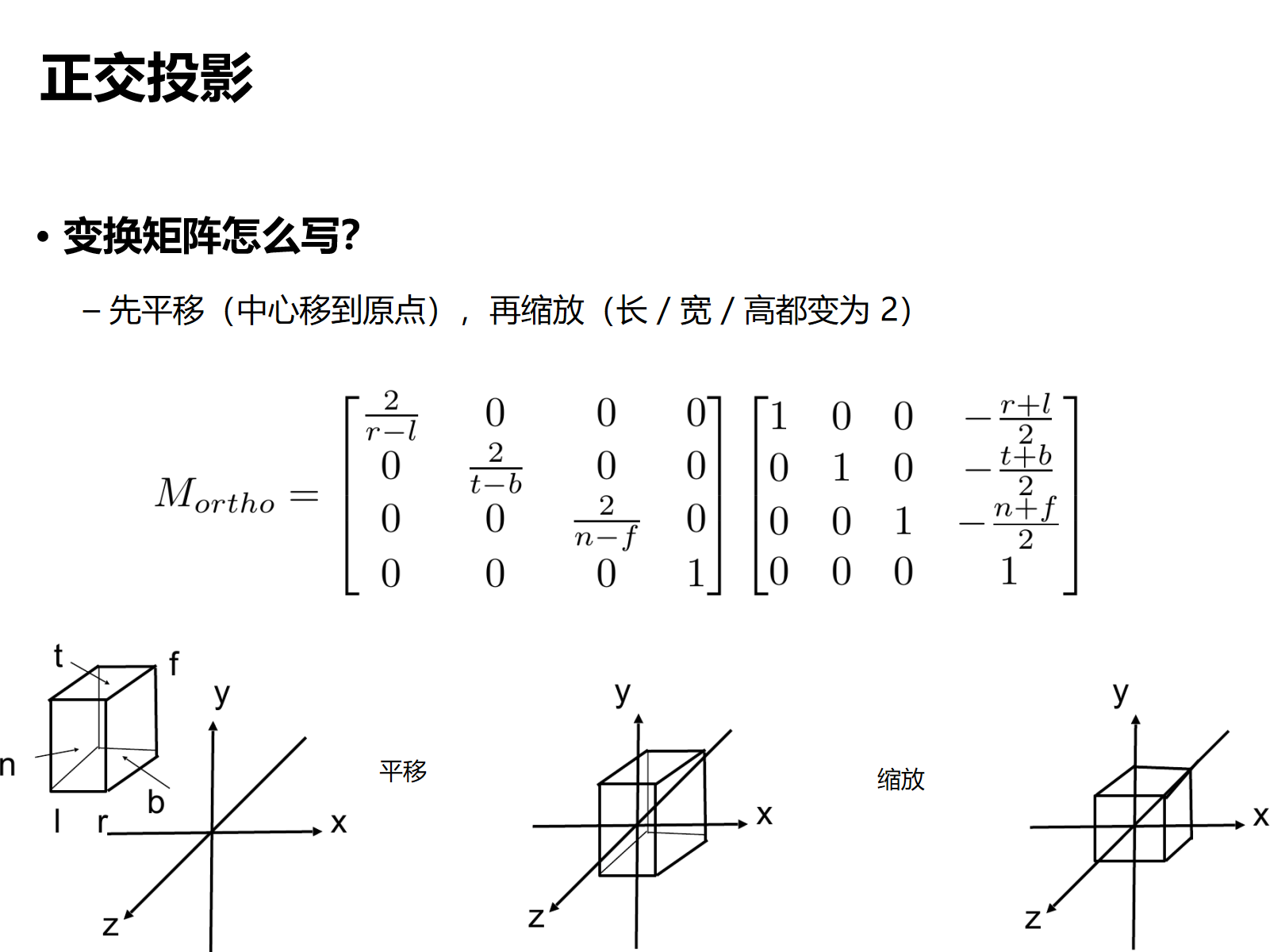

正交投影矩阵
$$
M_{ortho}=
\begin{pmatrix}
\frac{2}{r-l}&0&0&0\\
0&\frac{2}{t-b}&0&0\\
0&0&\frac{2}{n-f}&0\\
0&0&0&1
\end{pmatrix}
\begin{pmatrix}
1&0&0&-\frac{r+l}{2}\\
0&1&0&-\frac{t+b}{2}\\
0&0&1&-\frac{n+f}{2}\\
0&0&0&1
\end{pmatrix}
$$
使用列向量时，右边的平移矩阵先执行，然后再缩放。

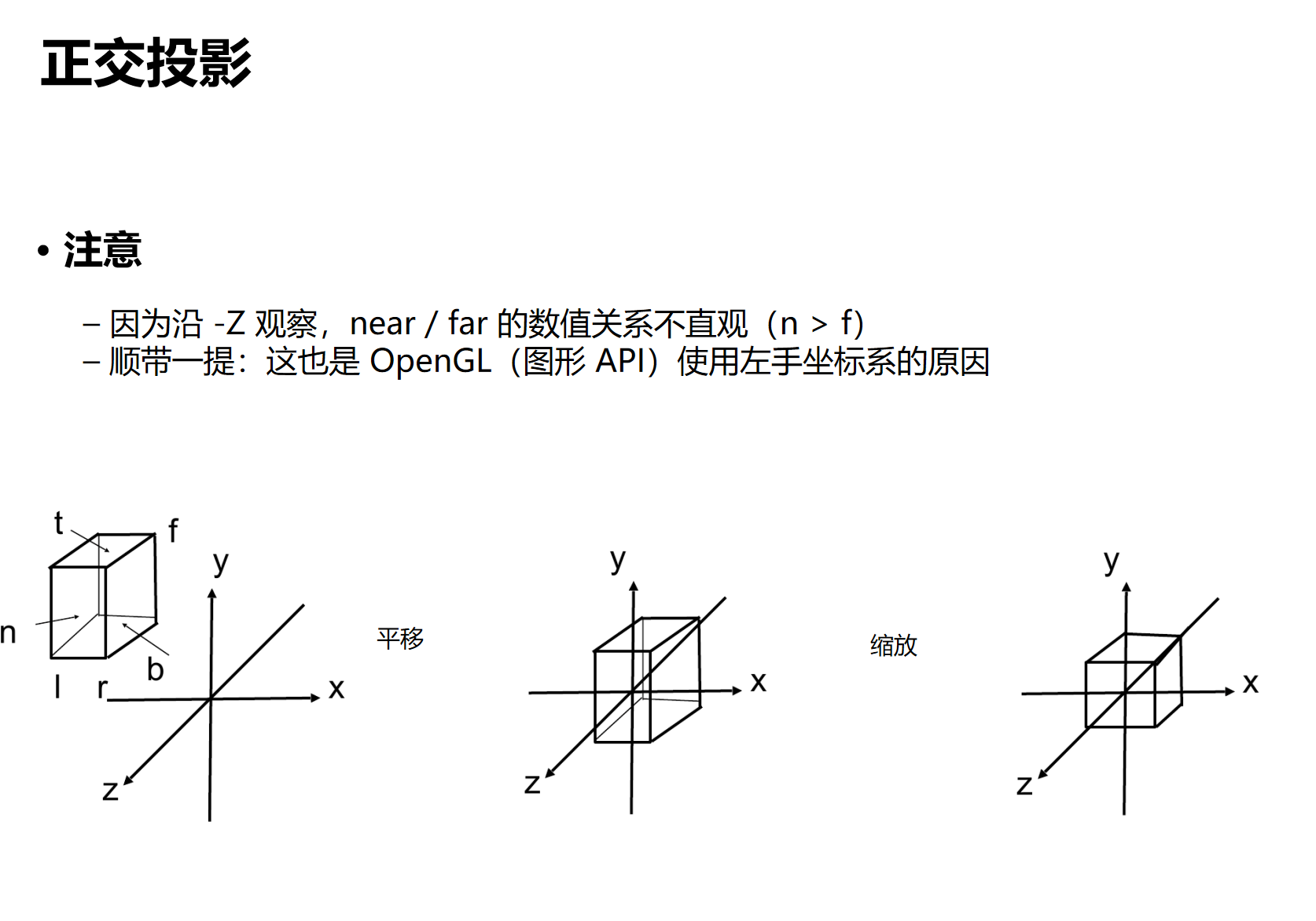

由于相机观察 $-Z$，课件直接用空间中的 $z$ 坐标表示 near 和 far，因此数值上有：
$$
n>f
$$
这个地方很容易因为不同坐标系约定而写反。

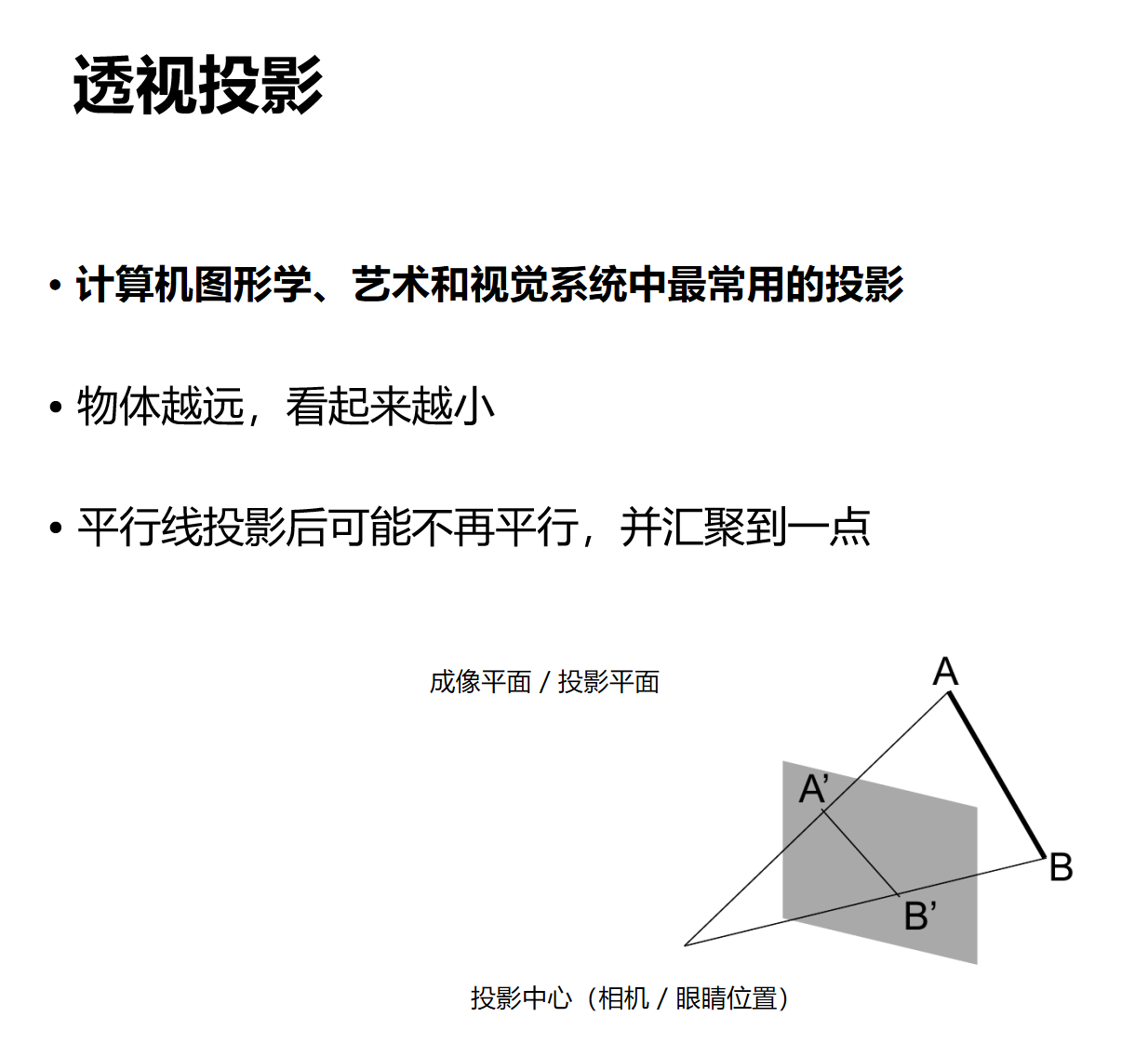

透视投影（Perspective Projection）
特点

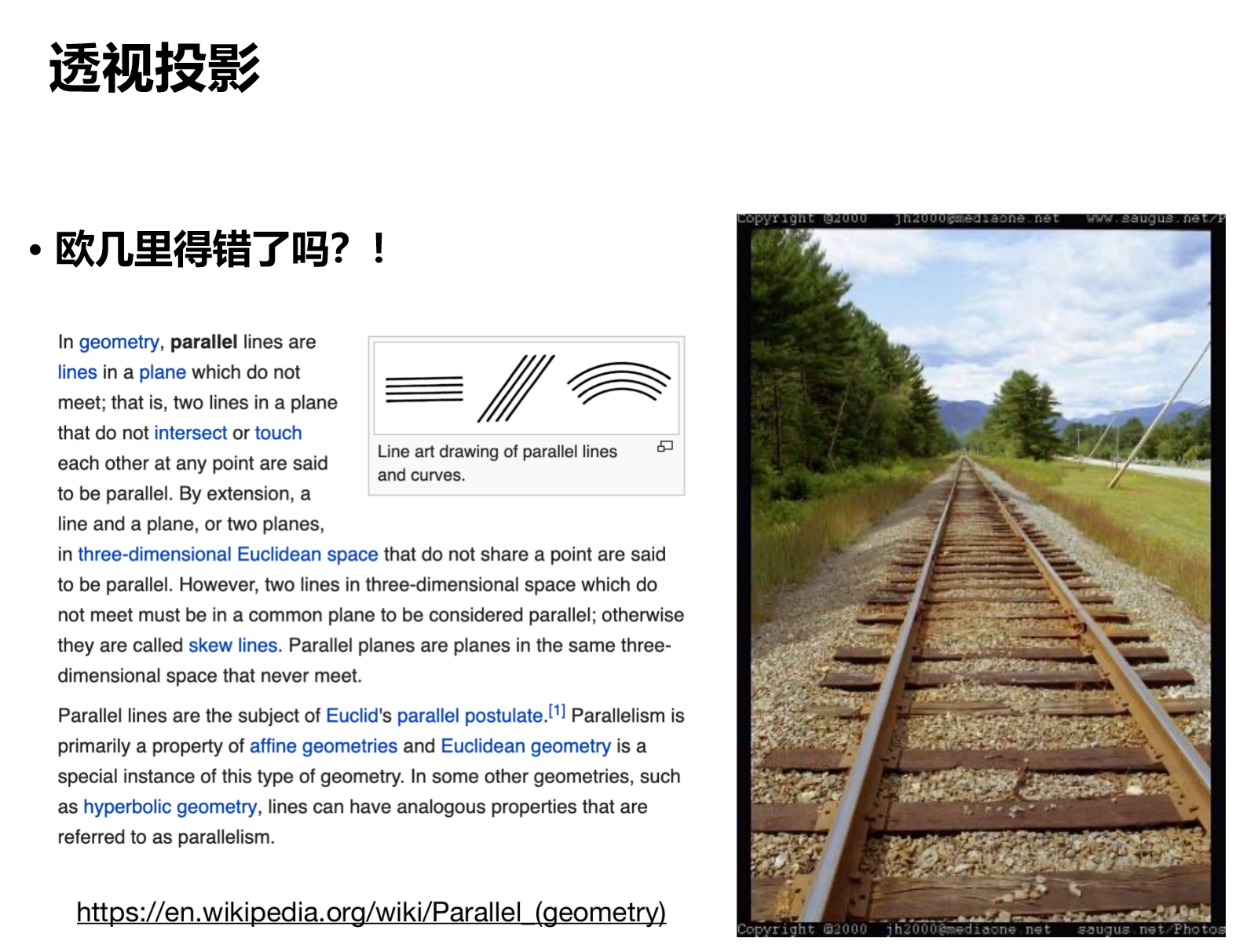

透视投影具有两个非常直观的现象：
- 近大远小。
- 三维空间中的平行线，投影到图像后可能汇聚到同一个消失点。
回顾

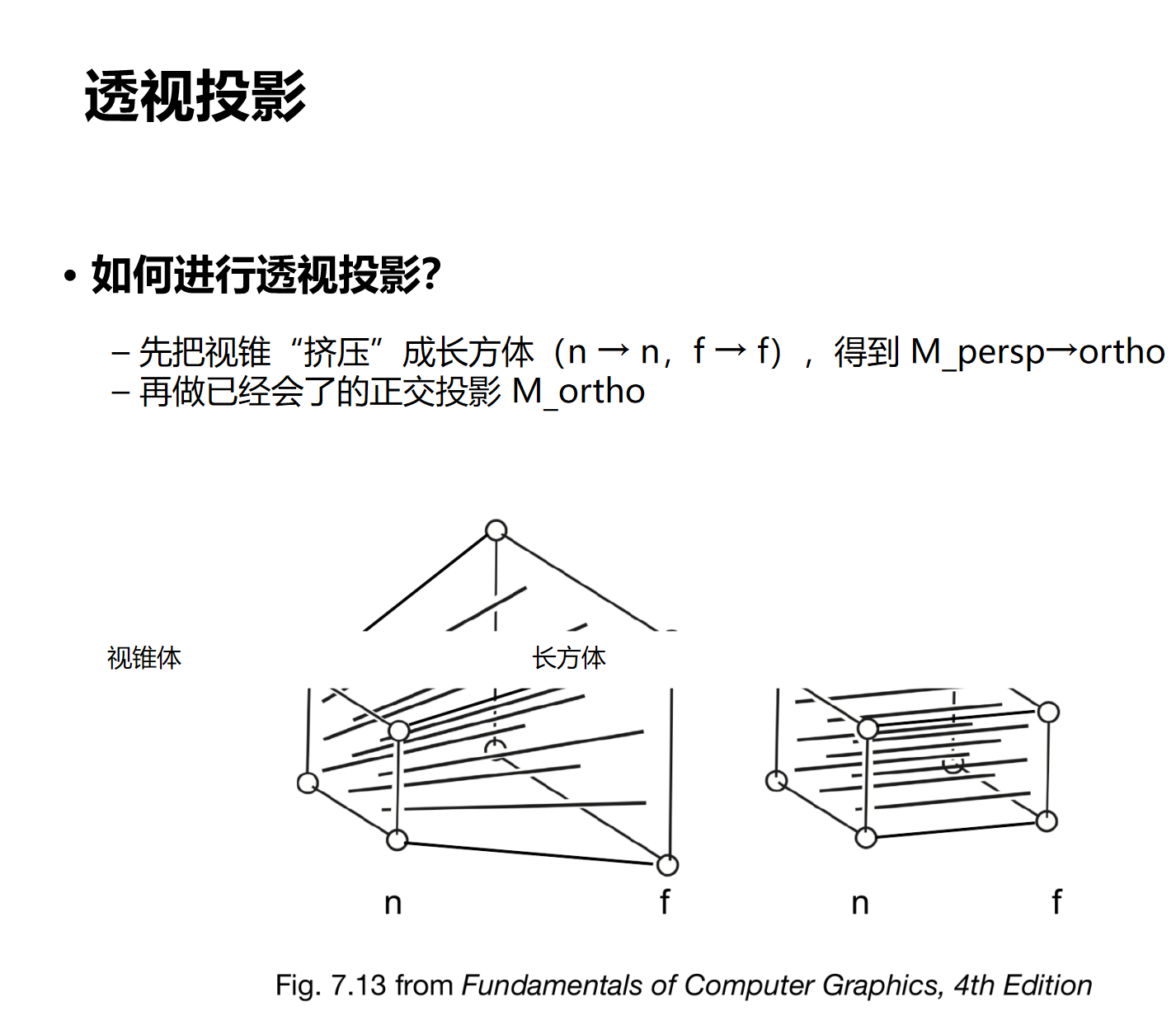

先挤压，再做正交投影
透视投影可以拆成两步：
- 用 $M_{persp\to ortho}$ （从透视到正交的矩阵）把视锥体挤压成长方体，并保持近平面 $n$ 和远平面 $f$ 的 $z$ 值不变。
- 对得到的长方体做已经推导过的正交投影 $M_{ortho}$。
最终：
$$
M_{persp}=M_{ortho}M_{persp\to ortho}
$$

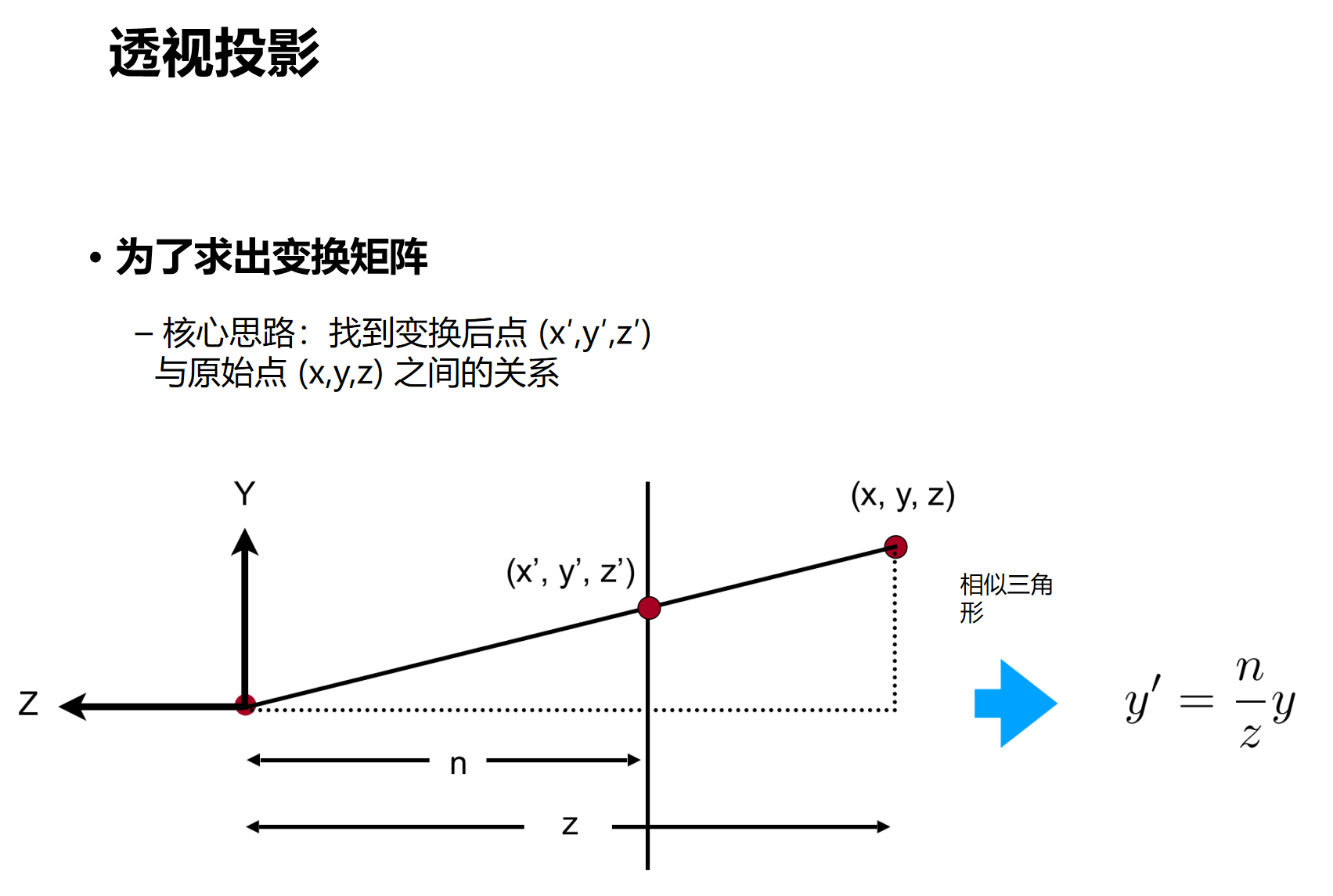

相似三角形得到 x、y

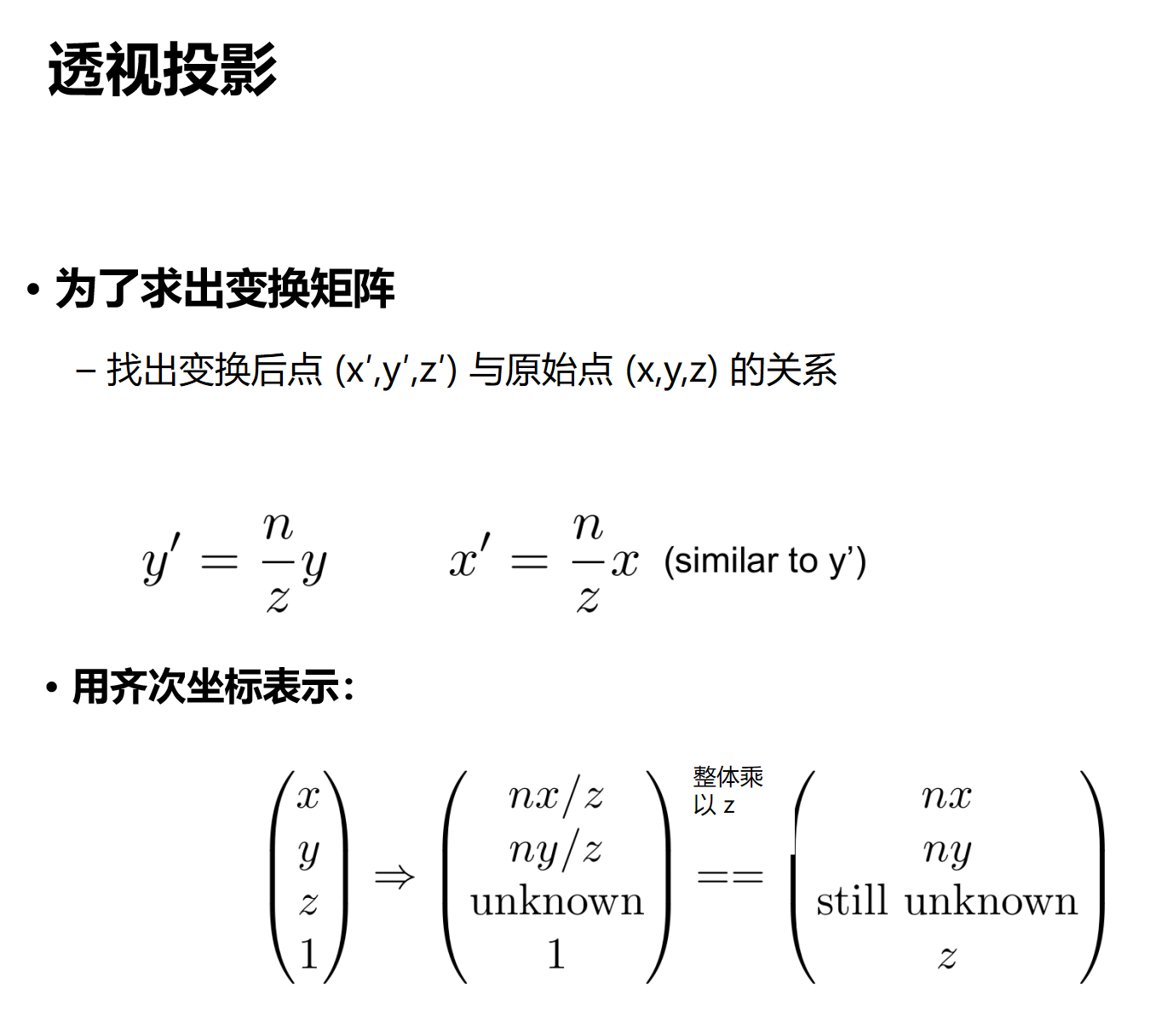

从侧面看视锥，通过相似三角形：
$$
y^{\prime}=\frac{n}{z}y
$$
同理：
$$
x^{\prime}=\frac{n}{z}x
$$
也就是说，深度 $z$ 越远，$x$、$y$ 被压缩得越多，这就是近大远小在数学上的来源。
利用齐次坐标写成矩阵
前面通过相似三角形已经得到：
\[
x^{\prime}=\frac{nx}{z},
\qquad
y^{\prime}=\frac{ny}{z}
\]
所以挤压后的点可以先写成：
\[
\begin{pmatrix}
\frac{nx}{z}\\
\frac{ny}{z}\\
z^{\prime}\\
1
\end{pmatrix}
\]
问题在于，矩阵乘法只能做线性组合，没法直接表示 \(x/z\) 这样的除法。

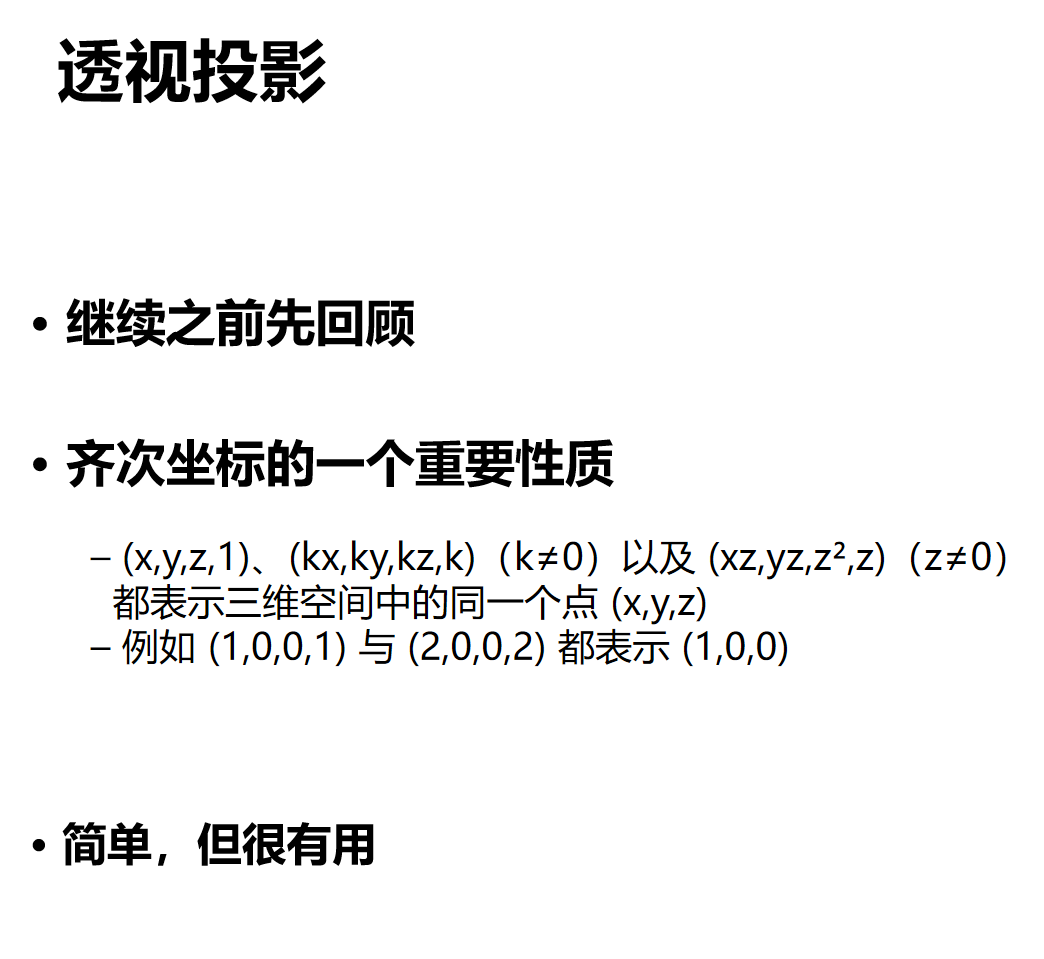

这里利用齐次坐标：
\[
(x,y,z,1)^T
\equiv
(kx,ky,kz,k)^T
\]
也就是说，齐次坐标整体乘上同一个非零数，表示的仍然是同一个点。
因此把上面的结果整体乘以 \(z\)：
\[
\begin{pmatrix}
\frac{nx}{z}\\
\frac{ny}{z}\\
z^{\prime}\\
1
\end{pmatrix}
\equiv
\begin{pmatrix}
nx\\
ny\\
zz^{\prime}\\
z
\end{pmatrix}
\]
第三项还没有求出来，先记成 unknown：
\[
\begin{pmatrix}
nx\\
ny\\
\text{unknown}\\
z
\end{pmatrix}
\]
这样原来的除法就暂时消失了，可以开始写矩阵。

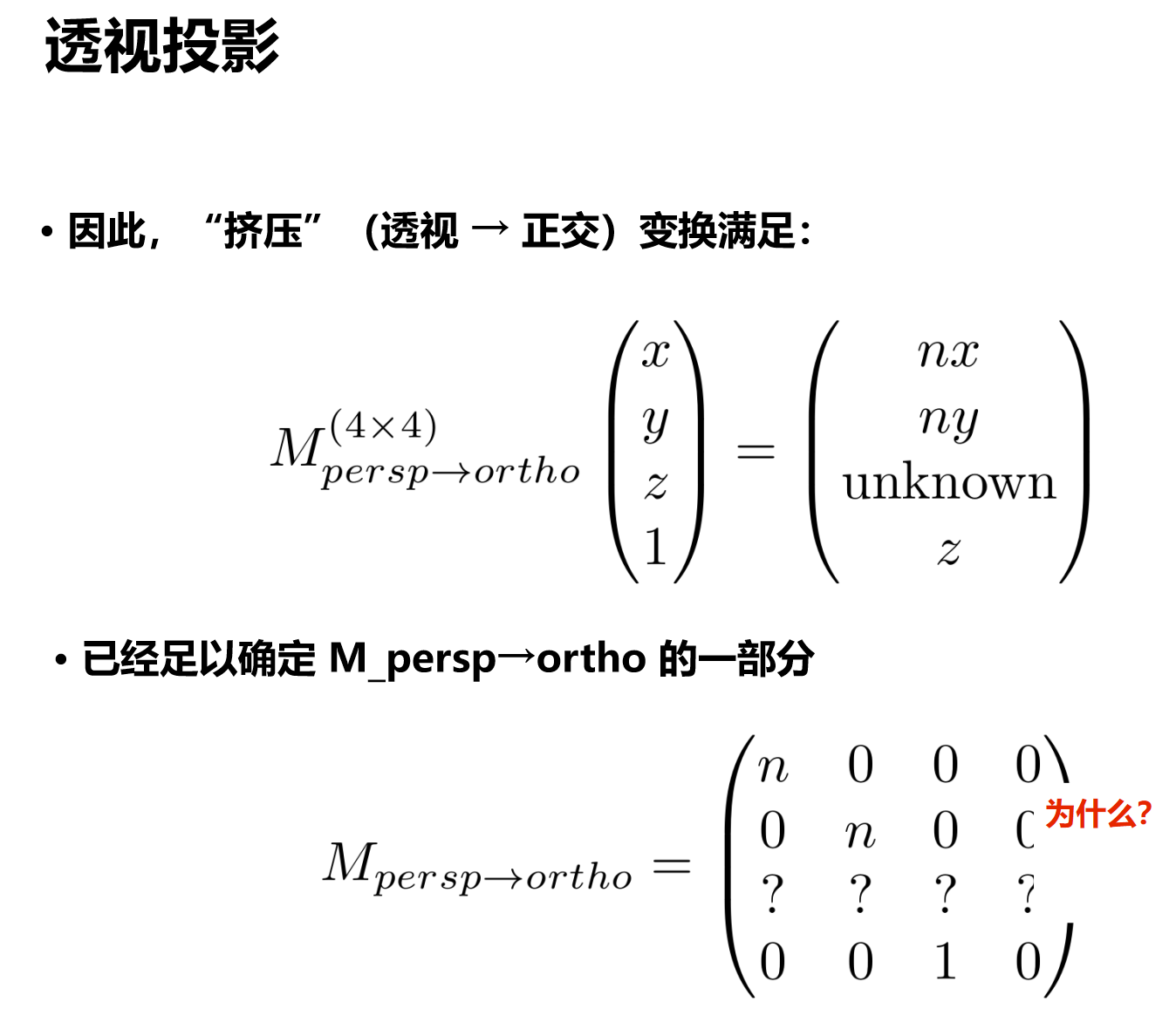

希望：
\[
M_{persp\to ortho}
\begin{pmatrix}
x\\
y\\
z\\
1
\end{pmatrix} =
\begin{pmatrix}
nx\\
ny\\
\text{unknown}\\
z
\end{pmatrix}
\]
第一项要得到 \(nx\)，所以第一行是：
\[
(n,0,0,0)
\]
第二项要得到 \(ny\)，第二行是：
\[
(0,n,0,0)
\]
第四项要得到 \(z\)，第四行是：
\[
(0,0,1,0)
\]
于是先得到：
\[
M_{persp\to ortho}=
\begin{pmatrix}
n&0&0&0\\
0&n&0&0\\
?&?&?&?\\
0&0&1&0
\end{pmatrix}
\]
这里只剩第三行还没有确定。

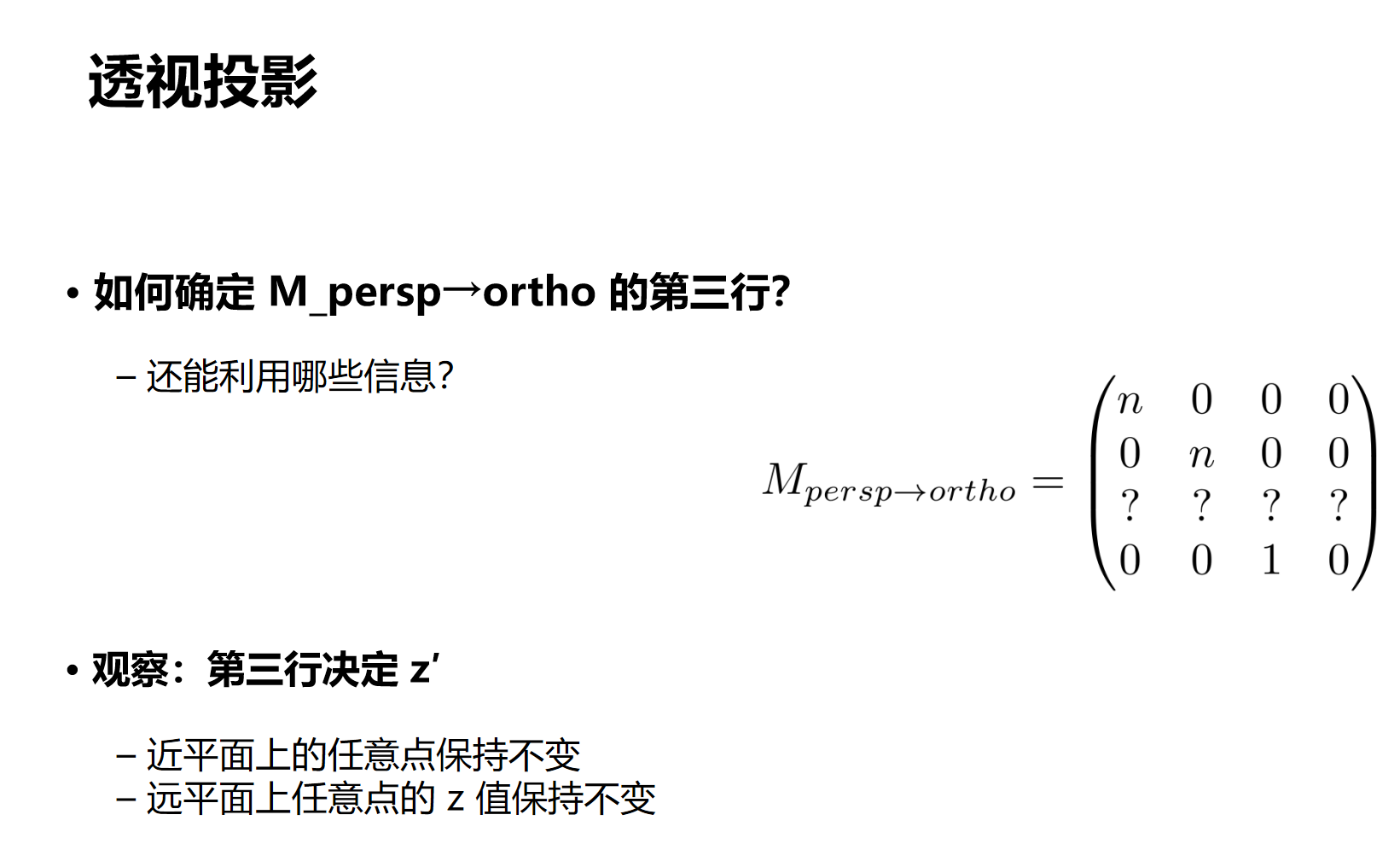

求第三行
前面已经确定了挤压矩阵的第一、第二和第四行：
\[
M_{persp\to ortho}=
\begin{pmatrix}
n&0&0&0\\
0&n&0&0\\
?&?&?&?\\
0&0&1&0
\end{pmatrix}
\]
现在只剩第三行，也就是深度怎么变。
深度只和原来的 \(z\) 有关。如果两个点的 \(z\) 一样，只是 \(x、y\) 不同，它们投影后的深度也应该一样。
因此第三行可以写成：
\[
(0,0,A,B)
\]
矩阵暂时变成：
\[
M_{persp\to ortho}=
\begin{pmatrix}
n&0&0&0\\
0&n&0&0\\
0&0&A&B\\
0&0&1&0
\end{pmatrix}
\]
拿一个普通的点：
\[
P=
\begin{pmatrix}
x\\
y\\
z\\
1
\end{pmatrix}
\]
真正乘一次：
\[
M_{persp\to ortho}P =
\begin{pmatrix}
n&0&0&0\\
0&n&0&0\\
0&0&A&B\\
0&0&1&0
\end{pmatrix}
\begin{pmatrix}
x\\
y\\
z\\
1
\end{pmatrix} =
\begin{pmatrix}
nx\\
ny\\
Az+B\\
z
\end{pmatrix}
\]
所以矩阵乘完以后：
第三项：Az + B
第四项：z
注意这时还是齐次坐标。
第三项 \(Az+B\) 还不能直接当成最终的深度，因为第四项已经变成：
\[
w^{\prime}=z
\]
后面还会进行透视除法，也就是整个向量除以 \(w^{\prime}\)：
\[
\begin{pmatrix}
nx\\
ny\\
Az+B\\
z
\end{pmatrix}
\longrightarrow
\begin{pmatrix}
\frac{nx}{z}\\
\frac{ny}{z}\\
\frac{Az+B}{z}\\
1
\end{pmatrix}
\]
所以真正的深度是：
\[
z^{\prime}=\frac{Az+B}{z}
\]
现在第三行只剩 \(A、B\) 两个未知数，可以用近平面和远平面两个条件求出来。

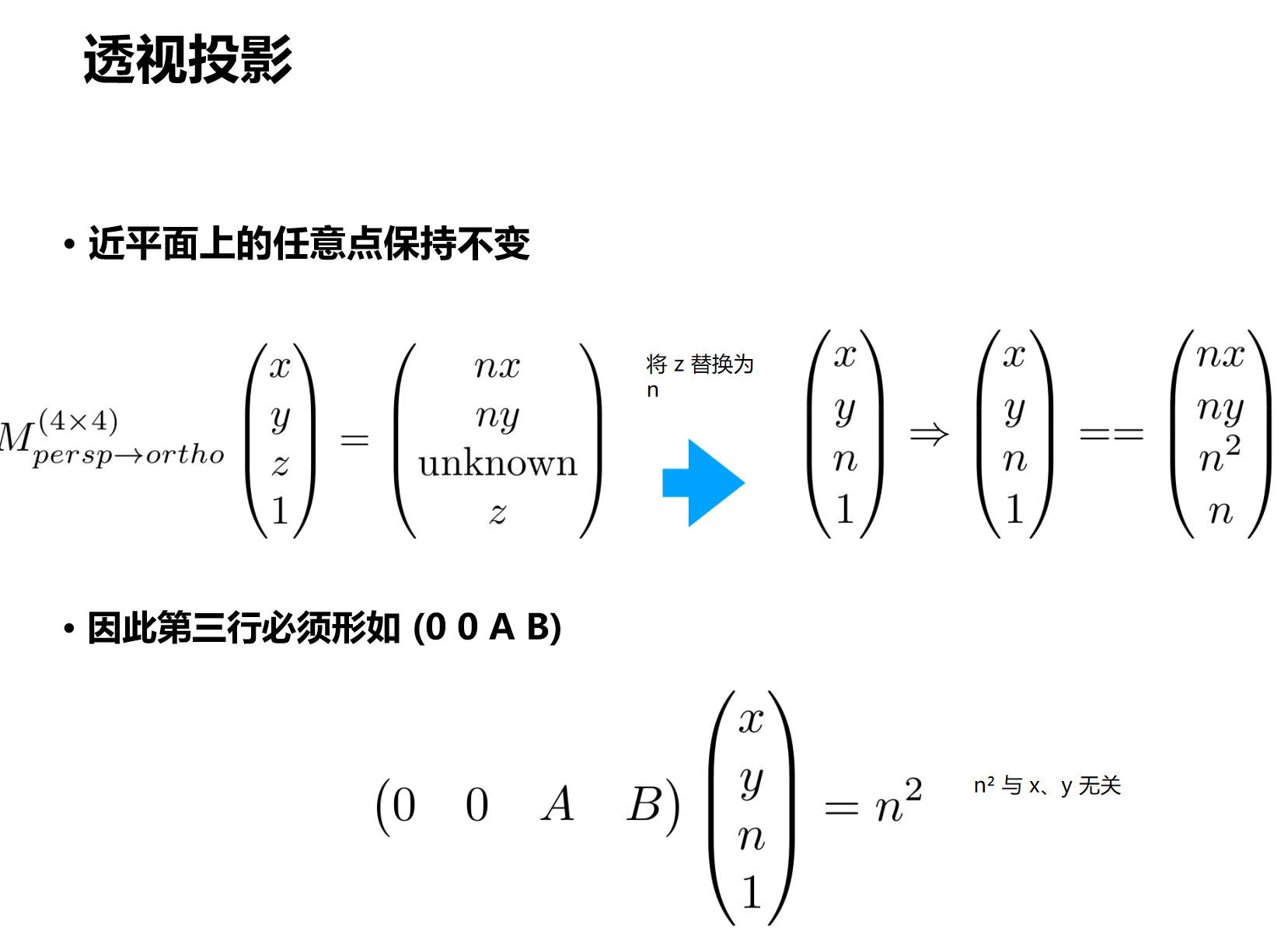

先看近平面。
近平面上的点满足：
\[
z=n
\]
挤压以后，近平面仍然要留在原来的深度 \(n\)，所以要求：
\[
z^{\prime}=n
\]
把 \(z=n\) 代入刚才的式子：
\[
z^{\prime} =
\frac{An+B}{n}
\]
又因为希望最后结果就是 \(n\)：
\[
\frac{An+B}{n}=n
\]
两边乘以 \(n\)：
\[
An+B=n^2
\]
为什么右边会变成 \(n^2\)？
因为 \(An+B\) 是透视除法之前的第三项，后面还要除以第四项 \(w^{\prime}=n\)。
想让最终结果是 \(n\)，除法前第三项就需要是 \(n^2\)：
\[
\frac{n^2}{n}=n
\]
所以近平面给出的条件就是：
\[
An+B=n^2
\]
远平面也是同样的过程。
远平面满足：
\[
z=f
\]
挤压以后，远平面的深度仍然希望保持为：
\[
z^{\prime}=f
\]
把 \(z=f\) 代入：
\[
z^{\prime} =
\frac{Af+B}{f}
\]
要求它等于 \(f\)：
\[
\frac{Af+B}{f}=f
\]
两边乘以 \(f\)：
\[
Af+B=f^2
\]
原因和近平面一样。
此时第四项：
\[
w^{\prime}=f
\]
所以除法前的第三项需要先变成 \(f^2\)，这样透视除法以后才会得到：
\[
\frac{f^2}{f}=f
\]

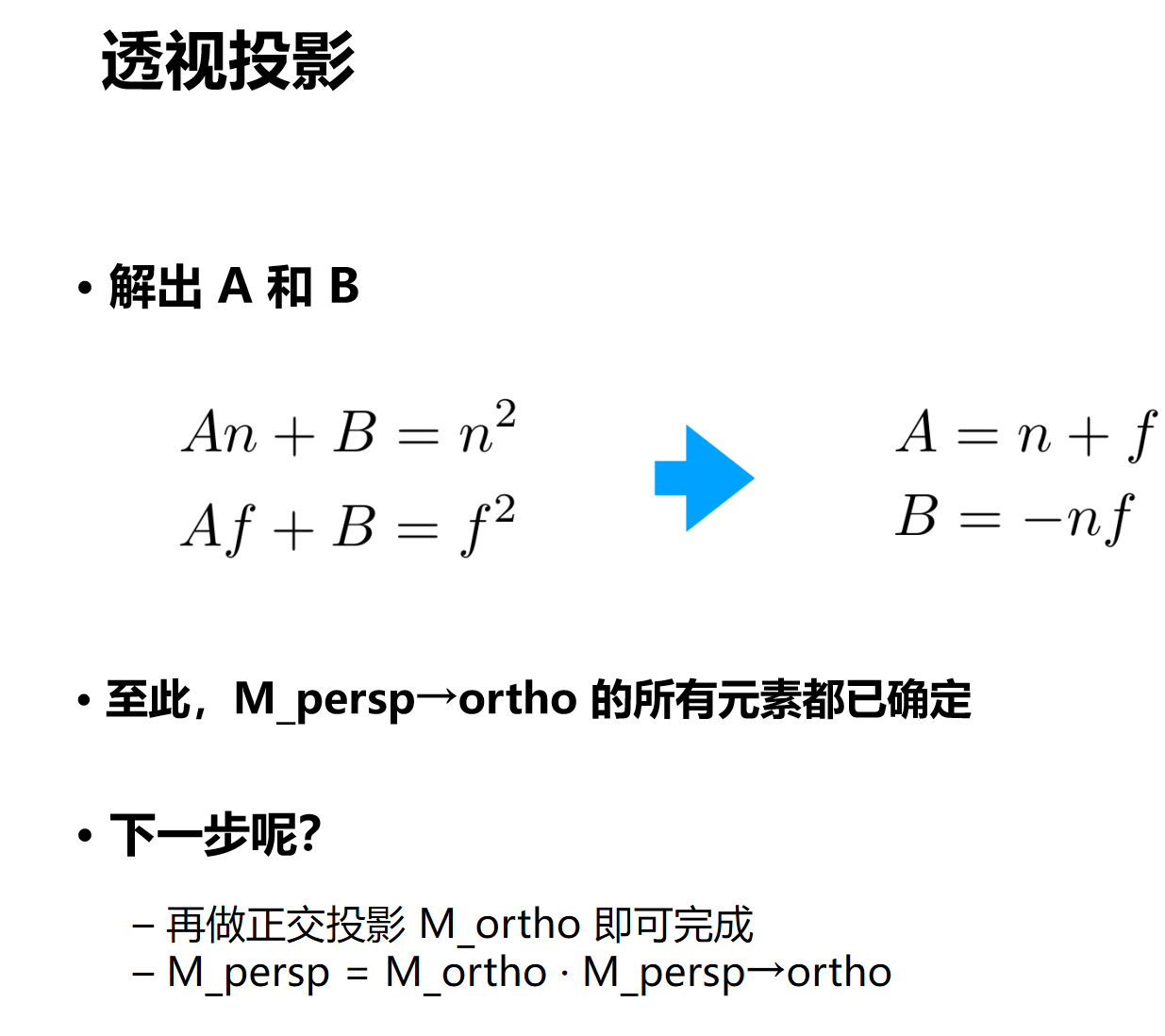

现在有两个方程：
\[
An+B=n^2
\]
\[
Af+B=f^2
\]
两式相减：
\[
A(n-f)=n^2-f^2
\]
右边使用平方差：
\[
n^2-f^2=(n-f)(n+f)
\]
所以：
\[
A(n-f)=(n-f)(n+f)
\]
由于近平面和远平面不同，\(n\neq f\)，约掉 \(n-f\)：
\[
A=n+f
\]
再代回：
\[
An+B=n^2
\]
得到：
\[
(n+f)n+B=n^2
\]
展开：
\[
n^2+nf+B=n^2
\]
因此：
\[
B=-nf
\]
第三行就确定了：
\[
(0,0,n+f,-nf)
\]
最后得到完整的挤压矩阵：
\[
M_{persp\to ortho}=
\begin{pmatrix}
n&0&0&0\\
0&n&0&0\\
0&0&n+f&-nf\\
0&0&1&0
\end{pmatrix}
\]
这个矩阵会把透视视锥挤压成长方体，同时让近平面仍然对应 \(n\)，远平面仍然对应 \(f\)。
接下来再做正交投影，把这个长方体平移、缩放到 \([-1,1]^3\)：
\[
M_{persp} =
M_{ortho}M_{persp\to ortho}
\]
4.4 总结
- 三维变换是二维变换向 $4\times4$ 齐次矩阵的自然推广。
- 三维旋转可以由绕三个坐标轴的旋转组合，也可以用罗德里格斯公式描述绕任意过原点轴的旋转。
- 视图变换利用相对运动，把相机统一变换到原点、观察 -Z、Y 轴向上的标准位置。
- 正交投影把指定长方体平移、缩放到标准立方体 $[-1,1]^3$。
- 透视投影先把视锥体挤压成长方体，再做正交投影；近大远小来自 $x^{\prime}=nx/z$、$y^{\prime}=ny/z$。
